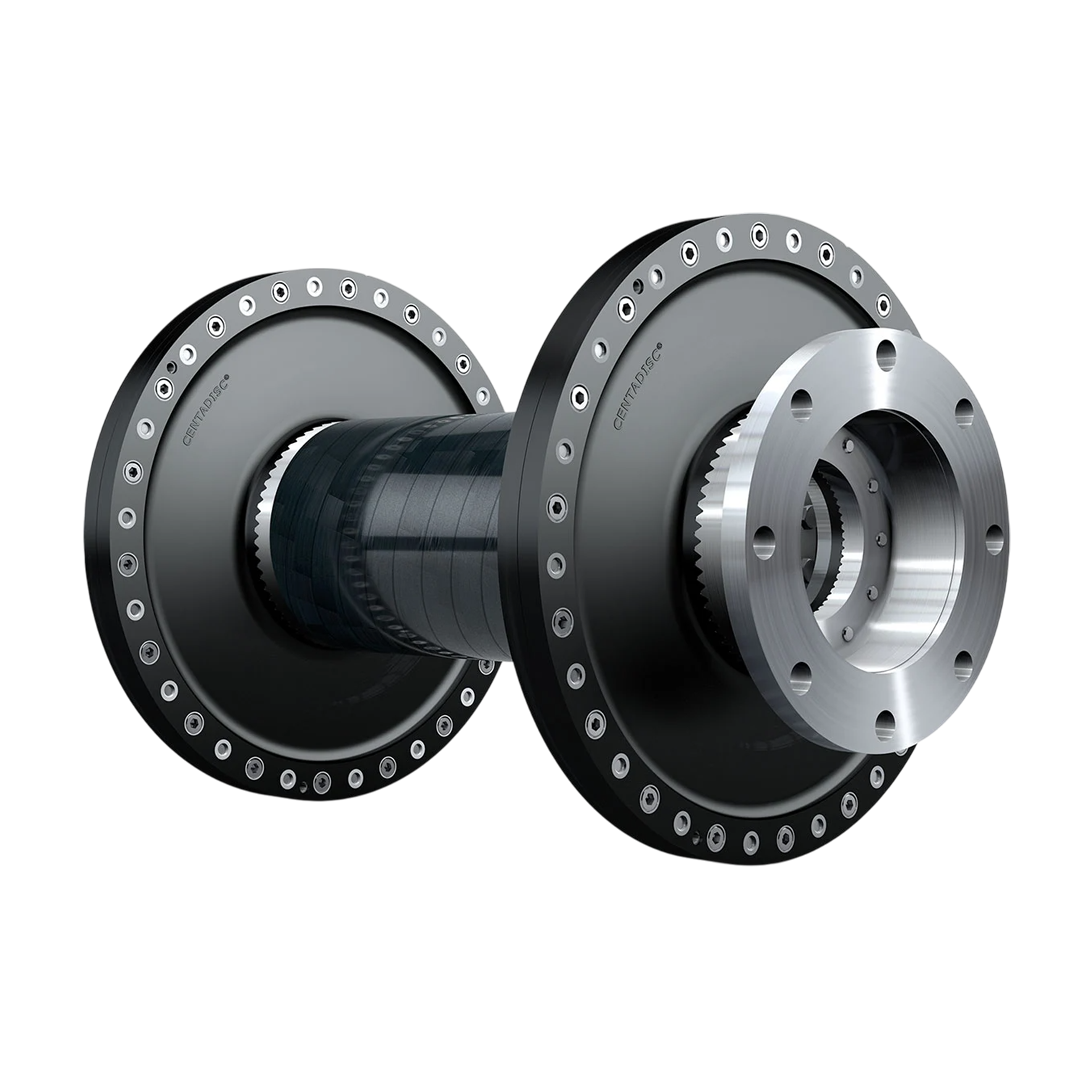

Disc Couplings Rexnord รุ่น Drive Shaft CENTADISC-C 4G Type G ดิสก์คัปปลิ้ง

Rexnord CENTADISC-C เป็นเพลาขับแบบยืดหยุ่นสูงที่ออกแบบมาเพื่อตอบสนองความต้องการของระบบส่งกำลังในอุตสาหกรรมต่างๆ โดยเฉพาะในงานที่ต้องการการชดเชยการเยื้องแนวและแรงบิดสูง เช่น การขับเคลื่อนเรือ ปั๊ม และระบบระบายความร้อน

คุณสมบัติหลัก

• โครงสร้างน้ำหนักเบา: ใช้วัสดุคอมโพสิตเสริมคาร์บอนไฟเบอร์หรือไฟเบอร์กลาส ช่วยลดน้ำหนักและเพิ่มความเร็วในการหมุน
• การออกแบบเมมเบรนคู่: มีเมมเบรนเหล็กสองชั้นที่ให้ความแข็งแรงในแนวรัศมี แต่ยังคงความยืดหยุ่นในแนวแกนและเชิงมุม ช่วยชดเชยการเยื้องแนวของเพลาได้อย่างมีประสิทธิภาพ
• ระบบยึดมาตรฐาน: เชื่อมต่อท่อคอมโพสิตกับอะแดปเตอร์เหล็กโดยการยึดจากภายใน ทำให้มีความแข็งแรงโดยไม่ต้องใช้กาว
• ความยาวสูงสุดถึง 10 เมตรต่อช่วง: ลดความจำเป็นในการใช้ตลับลูกปืนหรือฐานรองเพิ่มเติม ช่วยประหยัดพื้นที่และต้นทุนในการติดตั้ง
• การติดตั้งแบบรัศมี: สามารถติดตั้งและถอดเปลี่ยนได้ง่ายโดยไม่ต้องถอดฮับออกจากเพลา

การติดตั้ง

• เตรียมพื้นผิว: ทำความสะอาดเพลาและฮับให้ปราศจากสิ่งสกปรกและครีบ เพื่อให้การติดตั้งเป็นไปอย่างราบรื่น
• ติดตั้งฮับ: ติดตั้งฮับเข้ากับเพลาทั้งสองข้าง โดยไม่ต้องขันสกรูให้แน่นในขั้นตอนนี้ เพื่อให้สามารถปรับระยะห่างได้
• ติดตั้งท่อกลาง: สวมท่อกลางเข้ากับฮับทั้งสองข้าง และใช้ระบบยึดมาตรฐานเพื่อยึดท่อกับอะแดปเตอร์เหล็ก
• ปรับระยะห่างและแนวเพลา: ปรับระยะห่างและตรวจสอบแนวของเพลาทั้งสองข้างให้ตรงตามที่กำหนด
• ขันสกรูให้แน่น: ขันสกรูทั้งหมดให้แน่นตามแรงบิดที่ระบุในคู่มือการติดตั้ง
• ทดสอบการทำงาน: เปิดเครื่องและตรวจสอบการทำงานของเพลาขับว่าเป็นไปตามปกติหรือไม่

การใช้งาน

• CENTADISC-C เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ เช่น:
• การขับเคลื่อนเรือ: เช่น เรือโดยสาร เรือขนส่ง และเรือความเร็วสูง
• ระบบปั๊มและพัดลม: ในโรงงานอุตสาหกรรมและระบบระบายความร้อน
• อุตสาหกรรมกระดาษและการพิมพ์: ที่ต้องการความแม่นยำและความยืดหยุ่นในการส่งกำลัง
• ระบบส่งกำลังทั่วไป: ที่ต้องการการชดเชยการเยื้องแนวและแรงบิดสูง

ข้อมูลทางเทคนิค
