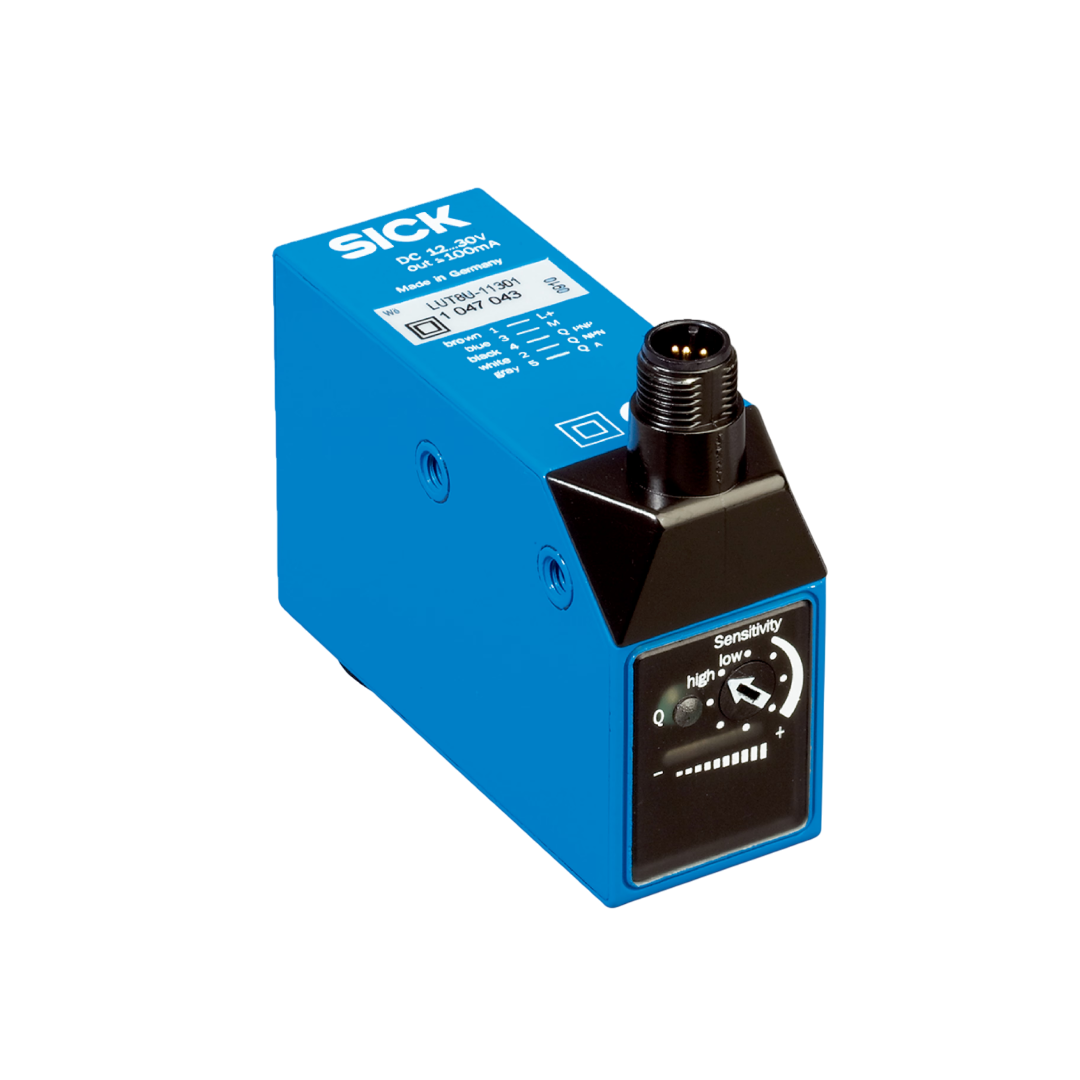

Detection Sensors SICK รุ่น Luminescence Sensors LUT8U-11401 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Luminescence Sensors LUT8U-11401 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Luminescence Sensors LUT8U-11401 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Luminescence Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยีการตรวจจับการเรืองแสง (luminescence) เพื่อตรวจจับสารหรือวัตถุที่สามารถสะท้อนหรือปล่อยแสงที่มองไม่เห็น (โดยปกติแสงยูวี) ออกมาเมื่อได้รับการกระตุ้นด้วยแสง เช่น การตรวจจับหมึกพิมพ์ UV, สารเรืองแสงที่ใช้ในกระบวนการผลิต หรือแม้แต่การตรวจจับการมีอยู่ของกาวหรือสารเคลือบที่มีคุณสมบัติเรืองแสงเซนเซอร์เหล่านี้จะทำงานโดยการใช้แสง ultraviolet (UV) เพื่อล่อสารเรืองแสงบนวัสดุต่างๆ ให้ปล่อยแสงในช่วง visible spectrum (แสงที่ตามองเห็นได้) หลังจากนั้นจะทำการตรวจจับแสงที่ปล่อยออกมาแล้วเปรียบเทียบกับสัญญาณที่ตั้งไว้
LUT8
ใช้งานได้หลากหลาย ปรับตั้งง่าย จุดเด่นของ LUT8 คือแนวคิดการใช้งานที่เรียบง่ายและสะดวก ผู้ใช้สามารถปรับความไวของเซ็นเซอร์ และความแม่นยำในการสวิตช์ ให้เหมาะสมกับมาร์กที่ต้องการตรวจจับได้อย่างง่ายดาย ผ่าน สวิตช์หมุนแบบ 8 ตำแหน่ง (8-position rotary switch) อีกหนึ่งข้อดีเพิ่มเติมคือหน้าจอแสดงผลแบบ แถบกราฟ (bar graph display) ที่ช่วยแสดงค่าความเข้มของแสงเรืองแสงจากมาร์ก และจากพื้นหลังได้อย่างชัดเจน
คุณสมบัติ
- ตัวเรือนโลหะแข็งแรง ทนทาน
- การปรับความไวของเซ็นเซอร์ได้ง่ายใน 8 ระดับ
- หน้าจอแสดงผลแบบ แถบกราฟ (Bar graph) แสดงระดับความเข้มของแสงเรืองแสง
- ระยะตรวจจับสามารถเลือกได้ ผ่านการเปลี่ยนเลนส์
- มี ฟิลเตอร์แสงเพิ่มเติม เพื่อช่วยลดผลกระทบจากแสงพื้นหลัง
- รองรับการเชื่อมต่อกับ สายไฟเบอร์ออปติก (มาพร้อมเลนส์ 20 มม.)
- มีทั้ง เอาต์พุตแบบสวิตช์และแบบแอนะล็อก
ประโยชน์
- สวิตช์ปรับระดับแบบหมุน 8 ระดับ ช่วยให้สามารถตั้งค่าตำแหน่งสวิตช์ได้อย่างแม่นยำตามลักษณะของวัสดุแต่ละประเภท
- หน้าจอแสดงผลแบบ แถบกราฟ ช่วยให้สามารถตรวจสอบกระบวนการได้อย่างต่อเนื่อง ด้วยการแสดงระดับความเข้มของแสงเรืองแสงได้อย่างชัดเจน
- ฟิลเตอร์แสง ช่วยลดผลกระทบจากแสงเรืองแสงพื้นหลังได้อย่างมีประสิทธิภาพ เพิ่มความแม่นยำในการทำงาน
- เลนส์สามารถเปลี่ยนได้ เพื่อรองรับระยะตรวจจับที่หลากหลาย เพิ่มความยืดหยุ่นในการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Dimensions (W x H x D) | 30.4 mm x 53 mm x 80 mm |
| Sensing distance | ≤ 90 mm 1) |
| Housing design | Large |
| Working range | 30 mm ... 110 mm |
| Light source | LED, UV 2) |
| Wave length | 375 nm |
| Light emission | Long side |
| Light spot size | 12 mm x 12 mm |
| Light spot direction | Vertical |
| Receiving filters | ≤ 420 nm 3) |
| Receiving range | 450 nm ... 750 nm |
| Adjustment | Manual (rotary switch) |
| Output function | Light switching |
ข้อมูลทางเทคนิค
| Supply voltage | 12 V DC ... 30 V DC 1) |
| Ripple | < 5 Vpp 2) |
| Current consumption | < 100 mA 3) |
| Switching frequency | 2.5 kHz 4) |
| Response time | 200 µs 5) |
| Switching output | PNP, NPN |
| Switching output (voltage) | PNP: HIGH = VS– ≤ 3 V / LOW = approx. 0 V NPN: HIGH = approx. UV / LOW ≤ 2 V |
| Switching mode | Light switching |
| Analog output | 0 mA ... 13 mA |
| Output current Imax. | 100 mA |
| Connection type | Male connector M12, 5-pin |
| Protection class | II 6) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | 400 g |
| Housing material | Zinc diecast |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① M5 threaded mounting hole, 5.5 mm deep
- ② Light spot direction
- ③ Center of optical axis
- ④ Connector M12 (rotatable up to 90°)
- ⑤ see dimensional drawings of lenses
