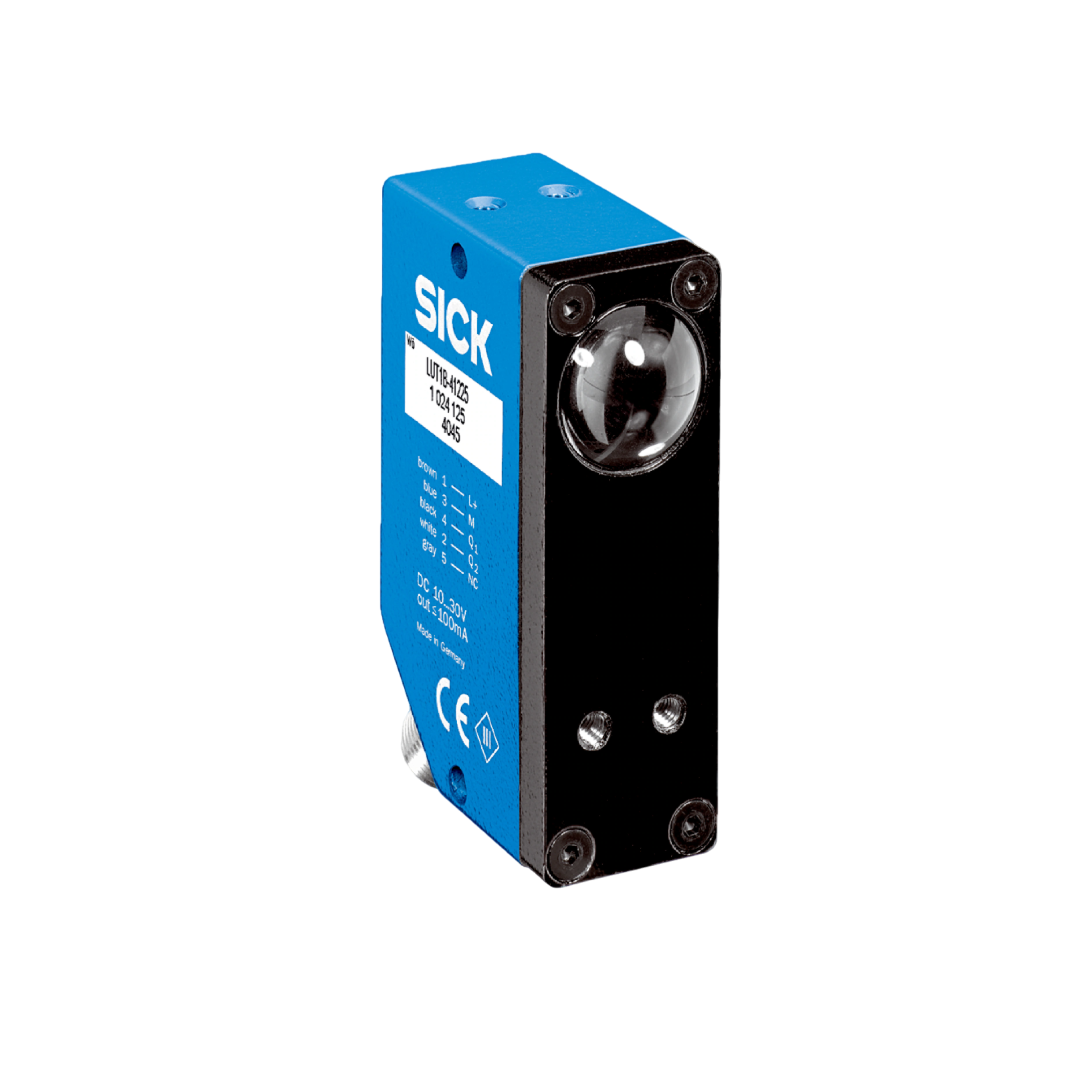

Detection Sensors SICK รุ่น Luminescence Sensors LUT1U-11331 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Luminescence Sensors LUT1U-11331 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Luminescence Sensors LUT1U-11331 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Luminescence Sensors จาก SICK เป็นเซนเซอร์ที่ใช้เทคโนโลยีการตรวจจับการเรืองแสง (luminescence) เพื่อตรวจจับสารหรือวัตถุที่สามารถสะท้อนหรือปล่อยแสงที่มองไม่เห็น (โดยปกติแสงยูวี) ออกมาเมื่อได้รับการกระตุ้นด้วยแสง เช่น การตรวจจับหมึกพิมพ์ UV, สารเรืองแสงที่ใช้ในกระบวนการผลิต หรือแม้แต่การตรวจจับการมีอยู่ของกาวหรือสารเคลือบที่มีคุณสมบัติเรืองแสงเซนเซอร์เหล่านี้จะทำงานโดยการใช้แสง ultraviolet (UV) เพื่อล่อสารเรืองแสงบนวัสดุต่างๆ ให้ปล่อยแสงในช่วง visible spectrum (แสงที่ตามองเห็นได้) หลังจากนั้นจะทำการตรวจจับแสงที่ปล่อยออกมาแล้วเปรียบเทียบกับสัญญาณที่ตั้งไว้
LUT1
เซ็นเซอร์ขนาดกะทัดรัด สำหรับระยะตรวจจับที่ยาว เซ็นเซอร์เรืองแสงซีรีส์ LUT1 มาพร้อมฟังก์ชันการปรับความไวในการตรวจจับได้อย่างง่ายดาย โดยสามารถปรับค่าระดับสวิตชิ่งผ่านปุ่ม เพิ่ม/ลด (plus/minus) ทำให้การตั้งค่าสำหรับงานที่ต้องมีการเปลี่ยนรูปแบบสะดวกยิ่งขึ้น แม้ในความเร็วที่สูงมาก เซ็นเซอร์ก็สามารถตรวจจับตำแหน่งที่มีเรืองแสงได้อย่างแม่นยำ แสงสีฟ้าที่ปล่อยออกมาจากรุ่น LUT1B เหมาะอย่างยิ่งสำหรับการตรวจจับตำแหน่งที่มีเรืองแสงสีแดง
คุณสมบัติ
- ปรับค่าระดับสวิตชิ่งได้อย่างต่อเนื่องผ่านแป้นพิมพ์แบบเมมเบรน
- รองรับระยะตรวจจับไกลสูงสุดถึง 150 มิลลิเมตร
- หลอดไฟส่งสัญญาณ LED แบบ UV (375 nm) หรือ แสงสีฟ้า (470 nm)
- ความถี่ในการสวิตชิ่ง 600 Hz หรือ 6 kHz
ประโยชน์
- โครงสร้างตัวเรือนโลหะแข็งแรง ทนทาน เหมาะสำหรับสภาพแวดล้อมการใช้งานที่สมบุกสมบัน
- ความแม่นยำในการตรวจจับสูง ช่วยให้กระบวนการทำงานมีความเสถียร:
- ไฟ LED สีฟ้าช่วยกระตุ้นสารเรืองแสงสีแดงได้อย่างมีประสิทธิภาพ
- ไฟ LED แบบ UV เหมาะสำหรับมาร์กสีฟ้า สีเขียว หรือสีเหลือง
- จุดแสงที่มองเห็นได้ของรุ่น LUT1B ช่วยให้จัดตำแหน่งเซ็นเซอร์ได้ง่ายและแม่นยำ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Dimensions (W x H x D) | 23 mm x 70 mm x 60 mm |
| Sensing distance | ≤ 150 mm 1) |
| Housing design | Middle |
| Working range | 60 mm ... 160 mm |
| Light source | LED, UV 2) |
| Wave length | 375 nm |
| Light emission | Long side |
| Light spot size | 12 mm x 12 mm |
| Receiving filters | ≤ 420 nm 3) |
| Receiving range | 450 nm ... 750 nm |
| Adjustment | Double teach-in button |
| Output function | Light switching |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC 1) |
| Ripple | < 5 Vpp 2) |
| Current consumption | < 40 mA 3) |
| Switching frequency | 6 kHz 4) |
| Response time | 85 µs 5) |
| Switching output | PNP |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V |
| Switching mode | Light switching |
| Output current Imax. | 200 mA |
| Connection type | Male connector M12, 5-pin |
| Protection class | III 6) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | 240 g |
| Housing material | Zinc diecast |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① Control elements
- ② LED signal strength indicator
- ④ fixing hole
- ⑤ Optical axis
- ⑥ Threaded mounting hole
- ⑦ Male connector M12
