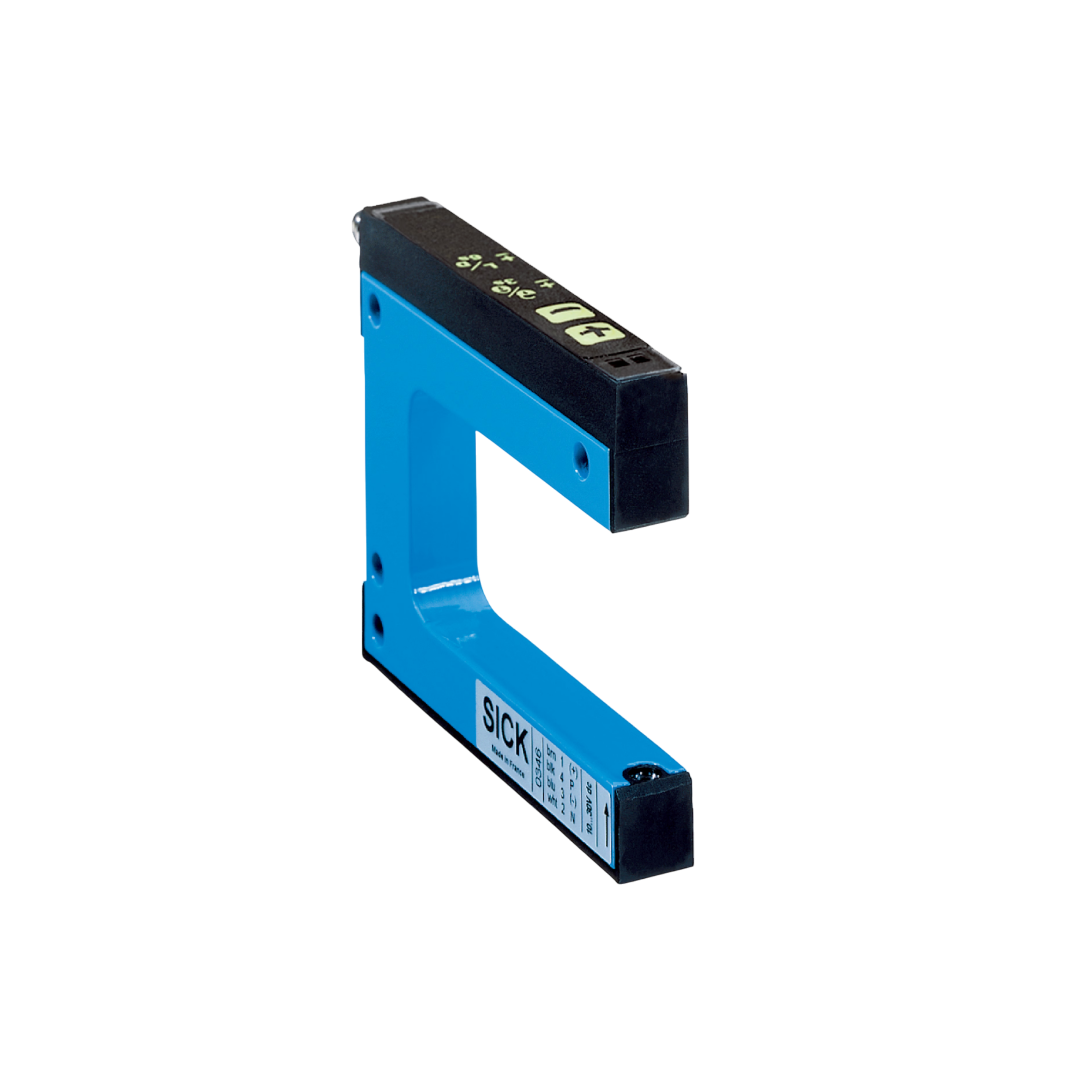

Detection Sensors SICK รุ่น Fork Sensors WF2-95B410 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Fork Sensors WF2-95B410 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Fork Sensors WF2-95B410 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Fork Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งของวัตถุหรือชิ้นส่วนที่มีขนาดใหญ่ในกระบวนการอุตสาหกรรม โดยเฉพาะในงานที่ต้องการการตรวจจับในลักษณะของช่องเปิดที่มีลักษณะเหมือน "ปีก" หรือ "แฉก" ซึ่งเป็นลักษณะการทำงานของเซนเซอร์ประเภทนี้ ที่มีช่องเปิดระหว่างเซนเซอร์เพื่อให้วัตถุสามารถผ่านได้ ซึ่งเหมาะสำหรับการใช้งานที่มีความต้องการตรวจจับในพื้นที่กว้างและแม่นยำ Fork Sensors ใช้หลักการการตรวจจับแบบ optical sensing (การตรวจจับด้วยแสง) ซึ่งช่วยให้การตรวจจับตำแหน่งของวัตถุที่ผ่านช่องเซนเซอร์สามารถทำได้แม่นยำและมีความเสถียรสูง เซนเซอร์เหล่านี้มักจะใช้ในงานที่เกี่ยวข้องกับการตรวจจับการเคลื่อนไหวหรือการตรวจจับการมีอยู่ของวัตถุที่ไม่สามารถตรวจจับได้ด้วยเซนเซอร์ประเภทอื่น ๆ
WF
ผู้เชี่ยวชาญสำหรับงานความเร็วสูง เซ็นเซอร์แบบ Fork WFnext ถูกออกแบบมาเพื่อการตรวจจับความเร็วสูง ไม่ว่าจะเป็นฉลาก, มาร์ก, แผ่นซ้อนกัน, รู, ขอบ หรือวัตถุหลากหลายประเภท ด้วยหลักการออกแบบที่รวมทั้งตัวส่งและตัวรับไว้ในตัวเรือนเดียวกัน จึงไม่จำเป็นต้องปรับตั้งตำแหน่งให้ยุ่งยาก เซ็นเซอร์รุ่นนี้ใช้งานง่าย และมีให้เลือกหลากหลายขนาด โดยมีความกว้างของ Fork ตั้งแต่ 2 มม. ถึง 120 มม. และความลึกของ Fork 40 มม., 60 มม. และ 95 มม. ด้วย เวลาตอบสนองที่รวดเร็วมาก และ ความละเอียดสูง WFnext จึงสามารถตรวจจับวัตถุที่มีขนาดเล็กและแบน รวมถึงวัตถุที่เคลื่อนที่ด้วยความเร็วสูงได้อย่างแม่นยำ
คุณสมบัติ
- ใช้แหล่งกำเนิดแสงอินฟราเรด
- ปรับค่าระดับการสวิตช์ (Switching threshold) ได้อย่างง่ายดายและแม่นยำ ผ่าน IO-Link, ปุ่ม Teach-in หรือปุ่มบวก/ลบ
- เวลาตอบสนองเร็ว: 100 ไมโครวินาที (μs)
- รองรับเอาต์พุตสวิตชิ่งแบบ PNP และ NPN
- ฟังก์ชันสลับการทำงานระหว่าง ตรวจวัตถุเมื่อมีแสง / ไม่มีแสง (Light/Dark switching)
- ตัวเรือนทำจากอะลูมิเนียมที่แข็งแรง พร้อมระดับการป้องกัน IP65
- เป็นเซ็นเซอร์อัจฉริยะ (Smart sensor) ที่มาพร้อมอินเทอร์เฟซ IO-Link ในตัว
ประโยชน์
- เวลาตอบสนองเร็วและความละเอียดสูง ช่วยให้ตรวจจับวัตถุได้อย่างแม่นยำ แม้ในความเร็วที่สูงมาก
- แหล่งกำเนิดแสงอินฟราเรด ช่วยลดผลกระทบจากแสงแวดล้อมได้ดีเยี่ยม
- ตั้งค่าได้ง่าย ผ่าน IO-Link, ปุ่ม Teach-in หรือปุ่มบวก/ลบ
- มีขนาดของ Fork ให้เลือกหลากหลาย รองรับการติดตั้งที่ยืดหยุ่น
- ตัวเรือนอะลูมิเนียมที่แข็งแรง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน
- สามารถปรับค่าระดับการสวิตช์ (Switching threshold) ขณะกระบวนการทำงานอยู่ ผ่าน IO-Link หรือ Teach-in ภายนอก ช่วยเพิ่มความน่าเชื่อถือของกระบวนการ
- เข้าถึงข้อมูลจาก PLC ได้ง่าย ผ่าน IO-Link
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Functional principle | Optical detection principle |
| Dimensions (W x H x D) | 10 mm x 32 mm x 110 mm |
| Fork width | 2 mm |
| Fork depth | 95 mm |
| Minimum detectable object (MDO) | 0.2 mm |
| Label detection | ✔ |
| Light source | LED, infrared, Infrared light |
| Adjustment | Plus/minus button (Sensitivity, light/dark switching, key lock) |
| Teach-in mode | — |
| Output function | Light/darkswitching, selectable via button |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Ripple | < 10 % |
| Current consumption | 40 mA |
| Switching frequency | 10 kHz |
| Response time | ≤ 100 µs |
| Stability of response time | ± 20 µs |
| Jitter | 40 µs |
| Switching output | PNP/NPN |
| Switching output (voltage) | PNP: HIGH = UV ≤ 2 V / LOW approx. 0 V NPN: HIGH = approx. UV / LOW ≤ 2 V |
| Switching mode | Light/dark switching |
| Output current Imax. | 100 mA |
| Initialization time | 100 ms |
| Connection type | Male connector M8, 4-pin |
| Protection class | III 1) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP65 |
| Weight | Approx. 36 g ... 160 g 2) |
| Housing material | Aluminum |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① Optical axis
- ② Mounting hole, Ø 4.2 mm
- ③ WF50/80/120 only
