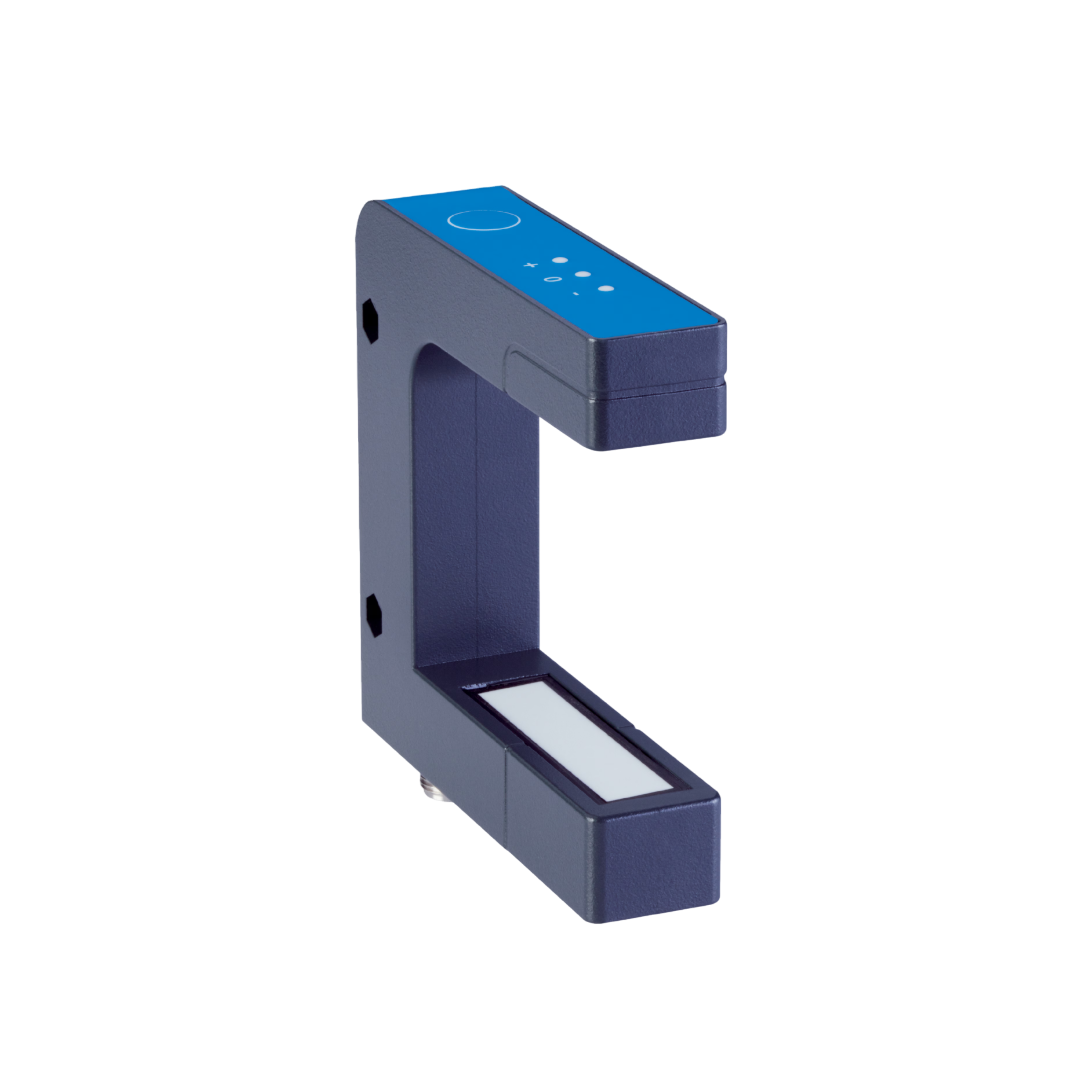

Detection Sensors SICK รุ่น Fork Sensors UFW6-73B717ZZZ เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Fork Sensors UFW6-73B717ZZZ เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Fork Sensors UFW6-73B717ZZZ เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Fork Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งของวัตถุหรือชิ้นส่วนที่มีขนาดใหญ่ในกระบวนการอุตสาหกรรม โดยเฉพาะในงานที่ต้องการการตรวจจับในลักษณะของช่องเปิดที่มีลักษณะเหมือน "ปีก" หรือ "แฉก" ซึ่งเป็นลักษณะการทำงานของเซนเซอร์ประเภทนี้ ที่มีช่องเปิดระหว่างเซนเซอร์เพื่อให้วัตถุสามารถผ่านได้ ซึ่งเหมาะสำหรับการใช้งานที่มีความต้องการตรวจจับในพื้นที่กว้างและแม่นยำ Fork Sensors ใช้หลักการการตรวจจับแบบ optical sensing (การตรวจจับด้วยแสง) ซึ่งช่วยให้การตรวจจับตำแหน่งของวัตถุที่ผ่านช่องเซนเซอร์สามารถทำได้แม่นยำและมีความเสถียรสูง เซนเซอร์เหล่านี้มักจะใช้ในงานที่เกี่ยวข้องกับการตรวจจับการเคลื่อนไหวหรือการตรวจจับการมีอยู่ของวัตถุที่ไม่สามารถตรวจจับได้ด้วยเซนเซอร์ประเภทอื่น ๆ
UFW
การตรวจจับขอบวัสดุแบบง่ายและเชื่อถือได้ เซ็นเซอร์แบบ Fork UFW จาก SICK ทำให้การควบคุมแนวขอบวัสดุแบบไม่สัมผัสเป็นไปได้อย่างง่ายดาย ด้วยเทคโนโลยีอัลตราโซนิก UFW สามารถตรวจจับวัสดุได้หลากหลายชนิดด้วยความแม่นยำสูง จึงเหมาะอย่างยิ่งสำหรับการใช้งานกับฟิล์มใสหรือวัสดุที่ไวต่อแสง ตัวเรือนที่กะทัดรัด (ความกว้างของ Fork 30 มม. และ 60 มม.) ช่วยให้สามารถติดตั้งได้ในพื้นที่จำกัด การปรับเทียบสามารถทำได้ง่าย ๆ ด้วยปุ่มสอนค่า (teach-in button) มีไฟ LED 3 ดวงแสดงตำแหน่งของวัสดุในช่อง Fork อย่างชัดเจน นอกจากนี้ อินเทอร์เฟซ IO-Link ยังเปิดโอกาสให้สามารถปรับตั้งค่า วิเคราะห์ และติดตามข้อมูลได้อย่างละเอียดหลากหลาย
คุณสมบัติ
- ตัวเซ็นเซอร์แบบ Fork มีให้เลือกทั้งขนาดความกว้าง 30 มม. และ 60 มม.
- ความละเอียดสูงที่ 0.01–0.02 มม. และค่าความสามารถในการทำซ้ำ (Repeatability) ที่ 0.1 มม.
- ปรับแต่งได้ง่ายผ่าน IO-Link
- เอาต์พุตแบบแอนะล็อกสามารถสลับได้ระหว่างกระแส (4–20 mA) และแรงดัน (0–10 V)
- แสดงตำแหน่งของวัสดุในช่อง Fork ด้วยไฟ LED 3 ดวง
- ตัวเรือนทำจากโลหะที่ทนทาน
ประโยชน์
- ความเชื่อถือได้สูงในการทำงานของกระบวนการ: ด้วยเทคโนโลยีอัลตราโซนิก เซ็นเซอร์สามารถตรวจจับวัสดุที่มีความต้องการทางแสงสูง เช่น ฟิล์มใส หรือวัสดุสะท้อนแสง ได้อย่างแม่นยำ
- ตัวเรือนบาง ใช้พื้นที่ติดตั้งน้อย: เหมาะสำหรับเครื่องจักรที่มีข้อจำกัดเรื่องพื้นที่
- IO-Link: รองรับการปรับตั้งค่าละเอียด การวิเคราะห์ และการมอนิเตอร์สถานะของเซ็นเซอร์
- รองรับทั้งกระแสและแรงดัน (Current/Voltage): ทำให้สามารถผสานเข้ากับระบบควบคุมได้อย่างยืดหยุ่น
- การทำงานที่เชื่อถือได้: ด้วยตัวส่งและตัวรับที่รวมอยู่ในตัวเรือนเดียวกัน ลดปัญหาการจัดแนวและเพิ่มเสถียรภาพในการใช้งาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Functional principle | Ultrasonic detection principle |
| Dimensions (W x H x D) | 23.5 mm x 97 mm x 97.5 mm |
| Housing design | Fork shaped |
| Fork width | 60 mm |
| Fork depth | 73 mm |
| Detection area | 40 mm |
| Repeatability | ± 0.1 mm |
| Resolution | 0.01 mm |
| Adjustment | Teach-in button, cable (One Point Adjustment, Two Point Adjustment, analog output: current/voltage, rising/falling) |
| Teach-in mode | One Point Adjustment Two Point Adjustment |
ข้อมูลทางเทคนิค
| Supply voltage | 20 V DC ... 30 V DC 1) |
| Ripple | < 10 % 2) |
| Current consumption | 60 mA 3) |
| Ultrasonic frequency | 170 kHz |
| Response time | 6 ms |
| Switching output | Push-pull: PNP/NPN |
| Switching output (voltage) | Push-pull: PNP/NPN High = UV - < 3 V/Low: ≤ 3 V |
| Output current Imax. | 100 mA |
| Initialization time | < 300 ms |
| Connection type | Male connector M12, 5-pin |
| Protection class | III 4) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP67 |
| Weight | Approx. 280 g |
| Housing material | Zinc diecast PBT |
| Sensing face material | Ultrasonic transducer: polyurethane foam, glass epoxy resin |
| Indication | LED green: Material edge aligned with the material positioning marking LED yellow: Material edge not aligned with the material positioning marking or outside detection area |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① Fork width
- ② Fork depth
- ③ Detection axis
- ④ male connector M12, 5-pin
- ⑤ fixing hole
- ⑥ display and adjustment elements
