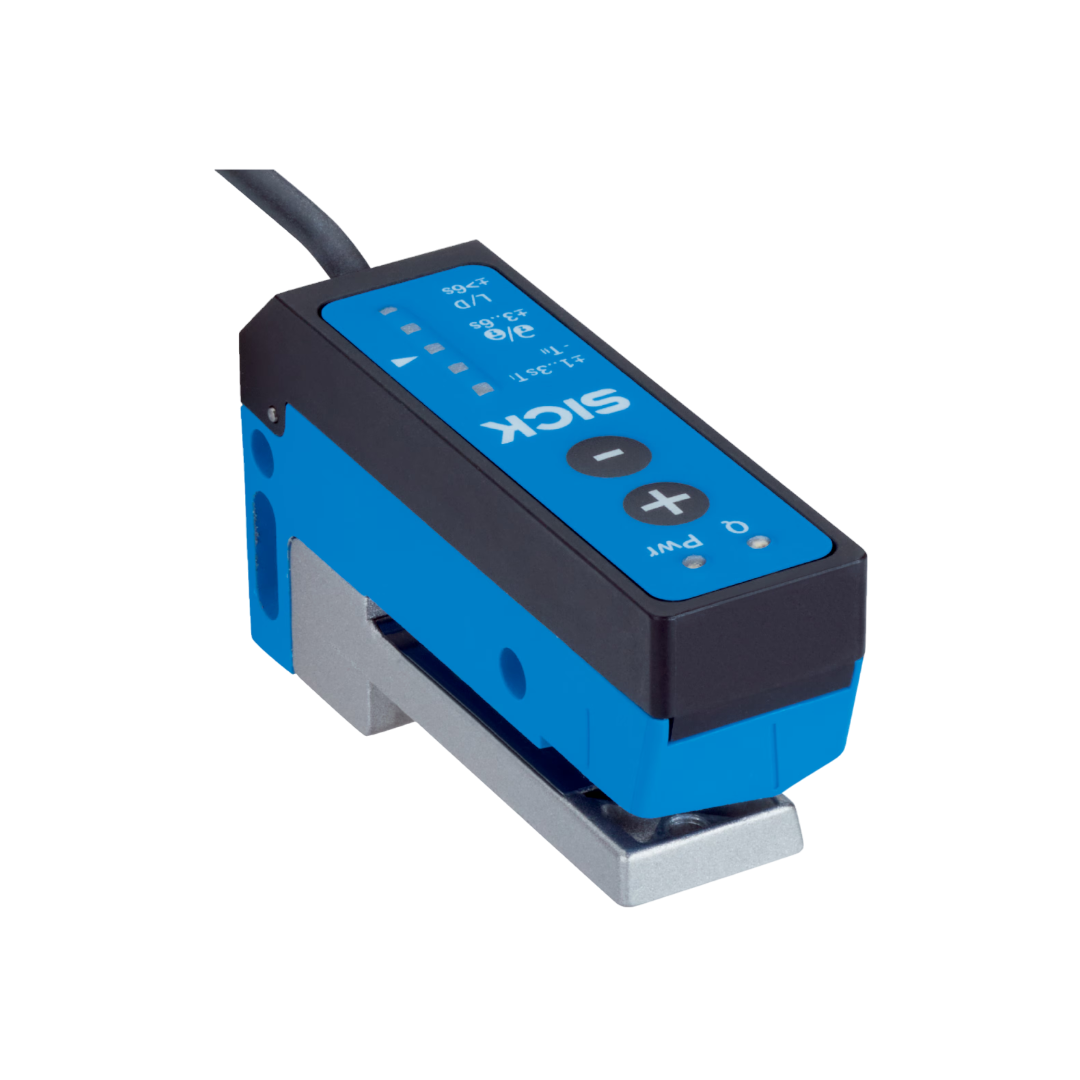

Detection Sensors SICK รุ่น Fork Sensors UFS3-37P115 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Fork Sensors UFS3-37P115 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Fork Sensors UFS3-37P115 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Fork Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อการตรวจจับตำแหน่งของวัตถุหรือชิ้นส่วนที่มีขนาดใหญ่ในกระบวนการอุตสาหกรรม โดยเฉพาะในงานที่ต้องการการตรวจจับในลักษณะของช่องเปิดที่มีลักษณะเหมือน "ปีก" หรือ "แฉก" ซึ่งเป็นลักษณะการทำงานของเซนเซอร์ประเภทนี้ ที่มีช่องเปิดระหว่างเซนเซอร์เพื่อให้วัตถุสามารถผ่านได้ ซึ่งเหมาะสำหรับการใช้งานที่มีความต้องการตรวจจับในพื้นที่กว้างและแม่นยำ Fork Sensors ใช้หลักการการตรวจจับแบบ optical sensing (การตรวจจับด้วยแสง) ซึ่งช่วยให้การตรวจจับตำแหน่งของวัตถุที่ผ่านช่องเซนเซอร์สามารถทำได้แม่นยำและมีความเสถียรสูง เซนเซอร์เหล่านี้มักจะใช้ในงานที่เกี่ยวข้องกับการตรวจจับการเคลื่อนไหวหรือการตรวจจับการมีอยู่ของวัตถุที่ไม่สามารถตรวจจับได้ด้วยเซนเซอร์ประเภทอื่น ๆ
UFS
บางเฉียบ อัจฉริยะ ใช้งานง่าย – โซลูชันอเนกประสงค์สำหรับการตรวจจับฉลาก เซ็นเซอร์แบบ Fork UFS รุ่นใหม่จาก SICK มีขนาดเล็กกะทัดรัด ช่วยให้สามารถติดตั้งได้ในพื้นที่จำกัด เช่น บริเวณขอบจ่ายฉลากของเครื่องติดฉลาก ด้วยเทคโนโลยีอัลตราโซนิก UFS สามารถตรวจจับฉลากบนวัสดุพาหะได้หลากหลายชนิดอย่างเชื่อถือได้ – ไม่ว่าจะเป็นเรื่องของสี ลวดลาย มาร์ก ความโปร่งใส หรือความเงาก็ตาม UFS สามารถตรวจจับช่องว่างระหว่างฉลากที่มีขนาดเล็กเพียง 1 มม. ได้อย่างแม่นยำ และหน้าจอจะแสดงค่าการทำงานสำรอง (Operating reserve) ที่เหลืออยู่ให้เห็นในพริบตา อินเทอร์เฟซการสื่อสาร IO-Link ยังเปิดโอกาสในการใช้งานได้อีกมากมาย เช่น การปรับแต่งค่าละเอียด การวิเคราะห์และการมอนิเตอร์ รายงานอัตโนมัติเมื่อวัสดุขาด การสอนค่า (teach-in) และการตั้งค่าการทำงานของเซ็นเซอร์ในขณะที่เครื่องยังทำงานอยู่
คุณสมบัติ
- ตัวเรือนขนาดเล็ก พร้อมปีกล่างที่บางเป็นพิเศษ (สูงเพียง 5.5 มม.)
- ตรวจจับฉลากและฟิล์มได้หลากหลายประเภท – รวมถึงวัสดุโปร่งใส
- ตรวจจับช่องว่างระหว่างฉลากได้ตั้งแต่ขนาด 1 มม. ขึ้นไป
- หน้าจอแสดงคุณภาพของการสอนค่า (Teach-in) และค่าการทำงานสำรอง (Operating reserve)
- เซ็นเซอร์อัจฉริยะพร้อมอินเทอร์เฟซ IO-Link ในตัว
ประโยชน์
- ประหยัดพื้นที่ในการติดตั้ง และลดการสั่นสะท้านของสายพานเมื่อติดตั้งที่ขอบจ่ายฉลาก
- ตรวจจับฉลากและฟิล์มได้หลากหลายประเภท – รวมถึงวัสดุโปร่งใส
- ลดของเสีย เนื่องจากสามารถจัดวางฉลากได้มากขึ้นบนวัสดุพาหะ
- เริ่มต้นใช้งานได้อย่างรวดเร็วและง่ายดาย ด้วยการแสดงผลย้อนกลับแบบเรียลไทม์ผ่านกราฟแท่งที่แสดงคุณภาพของการสอนค่าหรือระหว่างการทำงาน
- ลดเวลาหยุดเครื่อง เนื่องจากสามารถทำการสอนค่า (teach-in) และตั้งค่าการทำงานผ่าน IO-Link ได้ขณะกระบวนการยังทำงานอยู่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Functional principle | Ultrasonic detection principle |
| Dimensions (W x H x D) | 20 mm x 37.4 mm x 70 mm |
| Housing design | Fork shaped |
| Fork width | 2.6 mm |
| Fork depth | 42.5 mm |
| Minimum detectable object (MDO) | Label size: 2 mm 1) Label gap: 1 mm 1) |
| Label detection | ✔ |
| Adjustment | Plus/minus button, cable (Teach-in, sensitivity, light/dark switching, Teach-in dynamic) |
| Teach-in mode | 1-point teach-in 2-point teach-in Teach-in dynamic |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC 1) |
| Ripple | < 10 % 2) |
| Current consumption | 50 mA 3) |
| Switching frequency | 1.1 kHz 4) |
| Response time | 440 µs 5) |
| Jitter | 40 µs |
| Switching output | PNP |
| Switching output (voltage) | PNP: HIGH = VS - 3 V / LOW = 0 V |
| Switching mode | Light/dark switching |
| Output current Imax. | 100 mA 6) |
| Input, teach-in (ET) | Teach: U < 2 V: Run: U = 10 V ... < UV |
| Initialization time | 100 ms |
| Connection type | Cable open end, 4-wire, 2 m |
| Cable diameter | Ø 3.5 mm |
| Protection class | III 7) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Enclosure rating | IP65 |
| Weight | Approx. 100 g |
| Housing material | Zamak Glass fiber reinforced plastic |
| Indication | LED indicator green: power on LED indicator, yellow: Status switching output Q |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing, sensor
- Dimensions in mm (inch)
- ① Fork depth
- ② Fork width
- ③ fixing hole
- ④ Detection axis
- ⑤ connection (see technical data for length of cable)
- ⑥ display and adjustment elements
