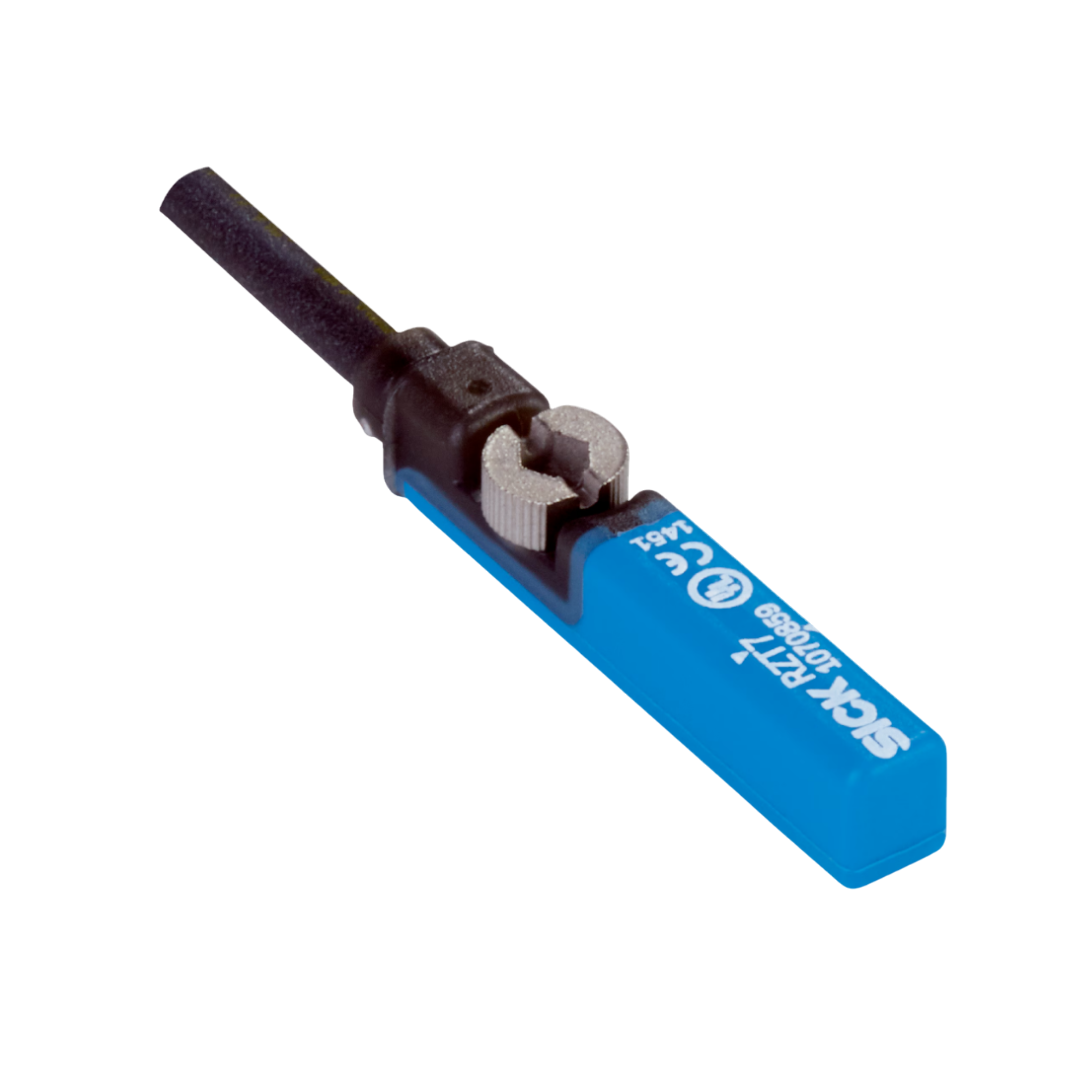

Detection Sensors SICK รุ่น Cylinder Sensors RZT7-03ZUS-KUB เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Cylinder Sensors RZT7-03ZUS-KUB เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Cylinder Sensors RZT7-03ZUS-KUB เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ
RZT7
เซ็นเซอร์ Reed Contact สำหรับกระบอกสูบ T-slot เซ็นเซอร์ RZT7 จาก SICK ใช้การสัมผัสแบบ Reed Contact เพื่อการตรวจจับตำแหน่งของลูกสูบในระบบขับเคลื่อนนิวแมติกอย่างแม่นยำ โดยเซ็นเซอร์ RZT7 สามารถติดตั้งได้โดยตรงในกระบอกสูบที่มี T-slot มาตรฐาน นอกจากนี้ SICK ยังมีชุดอะแดปเตอร์ที่ช่วยให้สามารถใช้งานกับประเภทของกระบอกสูบอื่นๆ ได้อีกด้วย RZT7 โดดเด่นด้วยหลักการติดตั้งที่ง่าย เพียงแค่ใส่เซ็นเซอร์เข้าไปในช่องแล้วหมุนสกรูยึดเพียง 1/4 รอบเพื่อยึดเซ็นเซอร์ให้แน่นกับกระบอกสูบ
คุณสมบัติ
- สามารถใช้กับกระบอกสูบแบบมาตรฐาน, สไลด์เชิงเส้น, และเกรียร์ โดยใช้ร่อง T และ – ด้วยความช่วยเหลือของอะดาปเตอร์ – ใช้กับกระบอกสูบแบบรอบ, กระบอกสูบแบบก้านเชื่อม และกระบอกสูบที่มีร่องรูปตัววี
- การติดตั้งแบบ "drop-in" จากด้านบนช่วยให้การจัดการและการประกอบง่ายขึ้น
- สกรูยึดรวม (สกรูหกเหลี่ยมและสกรูร่อง)
- ไฟ LED สำหรับแสดงสถานะการส่งออก (ขึ้นอยู่กับประเภท)
- การป้องกันระดับ IP 67
- แรงดันไฟฟ้าจ่ายสูงสุดถึง 230 V
ประโยชน์
- เซ็นเซอร์สำหรับการใช้งานที่หลากหลาย: การออกแบบเซ็นเซอร์เหมาะสมกับร่อง T มาตรฐานที่ใช้ทั่วโลก ไม่ว่ารูปแบบหรือยี่ห้อของกระบอกสูบจะเป็นแบบไหน
- การติดตั้งง่าย: เนื่องจากมีร่องยึดที่ด้านข้าง เซ็นเซอร์จึงสามารถยึดตำแหน่งได้ก่อนที่จะขันสกรูให้แน่น เพื่อให้มั่นใจว่าเซ็นเซอร์จะไม่หลุดออก
- การติดตั้งรวดเร็ว: เซ็นเซอร์จะถูกยึดในร่องอย่างรวดเร็วและมั่นคงเพียงแค่หมุนสกรูยึดไปทางเดียวหนึ่งในสี่ของการหมุน
- สกรูยึดที่ทนทาน: สกรูยึดที่แข็งแรงจะยึดเซ็นเซอร์ในตำแหน่งที่ต้องการ แม้จะถูกกระทบจากแรงกระแทกหรือการสั่นสะเทือน
- การเปลี่ยนเซ็นเซอร์ที่ง่าย: สามารถเปลี่ยนเซ็นเซอร์ได้ง่ายในระหว่างการบริการ โดยไม่จำเป็นต้องถอดปลอกปลายกระบอกออก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Cylinder type | T-slot |
| Cylinder types with adapter | Profile cylinder Tie rod cylinder Round body cylinder Dovetail groove cylinder SMC rail CDQ2 SMC rail ECDQ2 |
| Housing length | 29.5 mm |
| Switching output | Reed |
| Switching output detail | Reed |
| Switching frequency | 400 Hz |
| Output function | NO |
| Electrical wiring | AC/DC 2-wire |
| Enclosure rating | IP65 1) IP67 |
ข้อมูลทางเทคนิค
| Supply voltage | 5 V AC/DC ... 30 V AC/DC |
| Voltage drop | ≤ 3.5 V |
| Continuous current Ia | ≤ 100 mA 1) |
| Switching capacity | ≤ 6 W |
| Protection class | III |
| Response sensitivity, typ. | 3 mT |
| Overrun distance, typ. | 10 mm |
| Reproducibility | ≤ 0.1 mT 2) |
| Status indicator LED | Yes |
| Ambient operating temperature | –30 °C ... +80 °C |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| EMC | According to EN 60947-5-2 |
| Connection type | Cable, 2-wire, drag chain use, 5 m |
| Conductor cross section | 0.14 mm² |
| Cable diameter | Ø 2.9 mm |
| Bending radius | With fixed installation > 3 x cable diameter |
| Torsion force | ± 270° / 10 cm |
| Torsion cycles | > 2,000,000 |
| Drag chain cycles | > 2,000,000 |
| Drag chain parameters | Traversing speed max. 3.3 m/s at 5 m horizontal traversing length |
| Cable outlet | Axial |
| Housing | Plastic, Grilamid LVX-65H SST |
| Cable | PUR |
| UL File No. | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Cable
- Dimensions in mm (inch)
- ① Connection
- ② Position sensor element
- ③ Display LED
- ④ Fixing screw SW 2.5
- ⑤ retaining ribs
