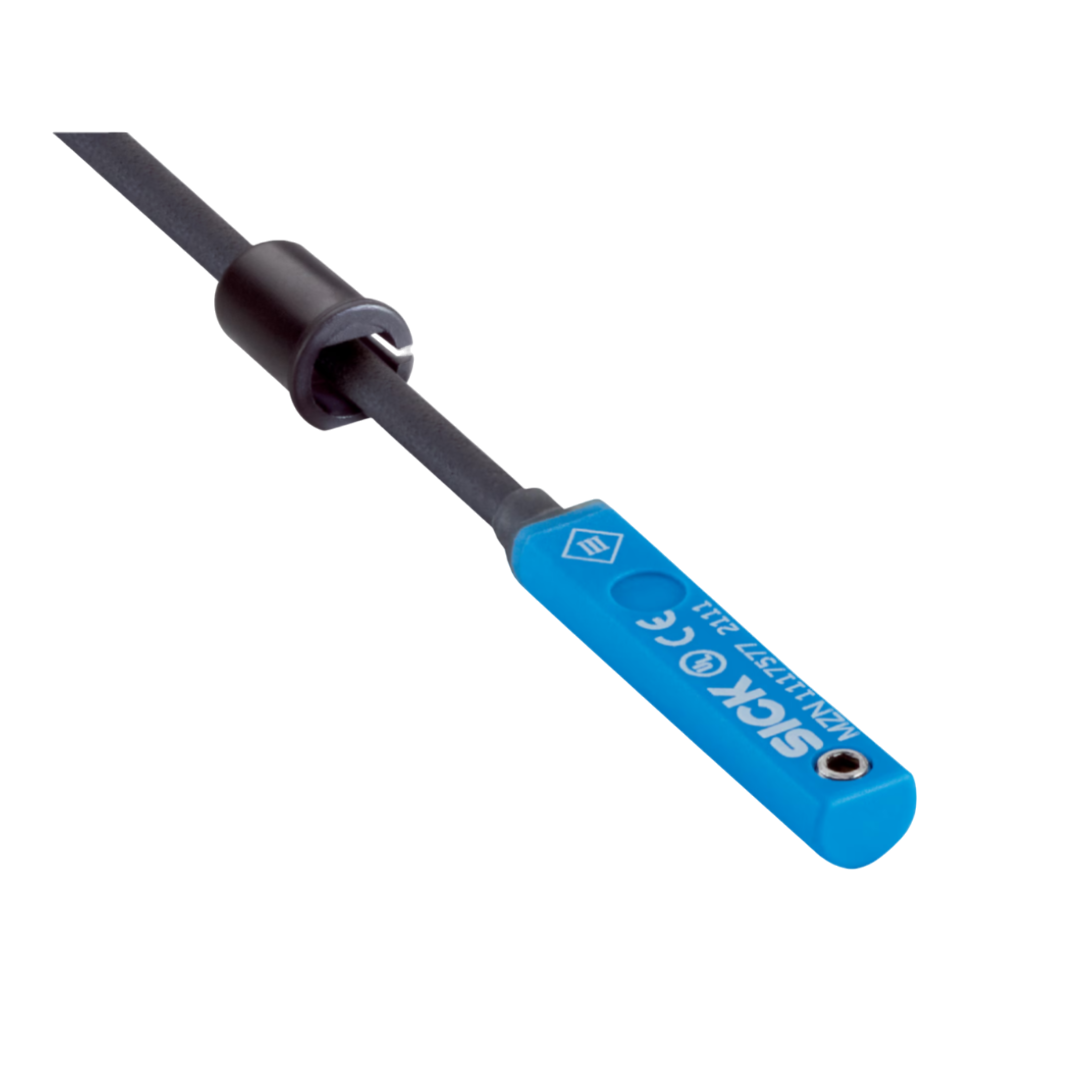

Detection Sensors SICK รุ่น Cylinder Sensors MZN-03VPS-KW0 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Cylinder Sensors MZN-03VPS-KW0 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Cylinder Sensors MZN-03VPS-KW0 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ
MZN
เซ็นเซอร์กระบอกสูบสำหรับกระบอกสูบ IMI Norgren เซ็นเซอร์กระบอกสูบ MZN ตรวจจับตำแหน่งของลูกสูบแม่เหล็กในกระบอกสูบและตัวขับเคลื่อนแบบนิวเมติกจาก IMI Norgren ได้อย่างเชื่อถือได้ ด้วยการออกแบบพิเศษ เซ็นเซอร์กระบอกสูบ MZN เหมาะสมอย่างยิ่งสำหรับการติดตั้งในร่องสวิตช์ที่รวมอยู่ในกระบอกสูบและตัวขับเคลื่อนแบบนิวเมติกจาก IMI Norgren การติดตั้งเซ็นเซอร์ MZN ทำได้ง่ายโดยการขันสกรูลงในร่องสวิตช์และสามารถยึดติดกับกระบอกสูบแบบนิวเมติกได้อย่างรวดเร็วและมั่นคง เซ็นเซอร์ MZN จะจมลงไปในร่องอย่างสมบูรณ์
คุณสมบัติ
- รูปทรงของตัวเรือนพิเศษสำหรับร่องสวิตช์ของกระบอกสูบและตัวขับเคลื่อนแบบนิวเมติกจาก IMI Norgren
- เซ็นเซอร์กระบอกสูบ MZN จมลงไปในร่องสวิตช์อย่างสมบูรณ์
ประโยชน์
- พอดีกับร่องสวิตช์ของกระบอกสูบที่มีลูกสูบแม่เหล็กจาก IMI Norgren: ด้วยรูปทรงของตัวเรือนพิเศษที่ออกแบบมาเพื่อการติดตั้ง
- การติดตั้งรวดเร็วและง่ายดาย: เซ็นเซอร์ MZN สามารถติดตั้งได้โดยการขันสกรูลงในร่องสวิตช์จากด้านบน
- การติดตั้งประหยัดพื้นที่: เซ็นเซอร์ MZN จะจมลงไปในร่องสวิตช์อย่างสมบูรณ์ ช่วยประหยัดพื้นที่
- การติดตั้งที่ทนทาน: การยึดเซ็นเซอร์ MZN ช่วยให้มันอยู่ในตำแหน่งที่ต้องการและทนทานต่อแรงกระแทกและการสั่นสะเทือนที่สูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Cylinder type | IMI Norgren slot |
| Cylinder types with adapter | Round body cylinder |
| Housing length | 29.5 mm |
| Switching output | PNP |
| Switching output detail | PNP |
| Switching frequency | 1,000 Hz |
| Output function | NO |
| Electrical wiring | DC 3-wire |
| Enclosure rating | IP67 1) |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Power consumption | 10 mA, without load |
| Voltage drop | ≤ 2 V |
| Continuous current Ia | ≤ 100 mA |
| Protection class | III |
| Response sensitivity, typ. | 2.8 mT |
| Overrun distance, typ. | 9 mm |
| Hysteresis, typ. | 0.8 mT |
| Reproducibility | ≤ 0.1 mT 1) |
| Reverse polarity protection | Yes |
| Short-circuit protection | Yes |
| Status indicator LED | Yes |
| Ambient operating temperature | –40 °C ... +80 °C |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| EMC | According to EN 60947-5-2 |
| Connection type | Cable, 3-wire, wire end ferrule, 2 m |
| Conductor cross section | 0.12 mm² |
| Cable diameter | Ø 2.9 mm |
| Bending radius | With fixed installation > 10 x cable diameter |
| Cable outlet | Axial |
| Housing | Plastic |
| Cable | PVC |
| Items supplied | 1 x mounting clip plugged in |
| UL File No. | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Cable
- Dimensions in mm (inch)
- ① housing
- ② Fixing screw SW 1.5
- ③ Position sensor element
- ④ Display LED
- ⑤ Hotmelt sleeve
- ⑥ Connection
