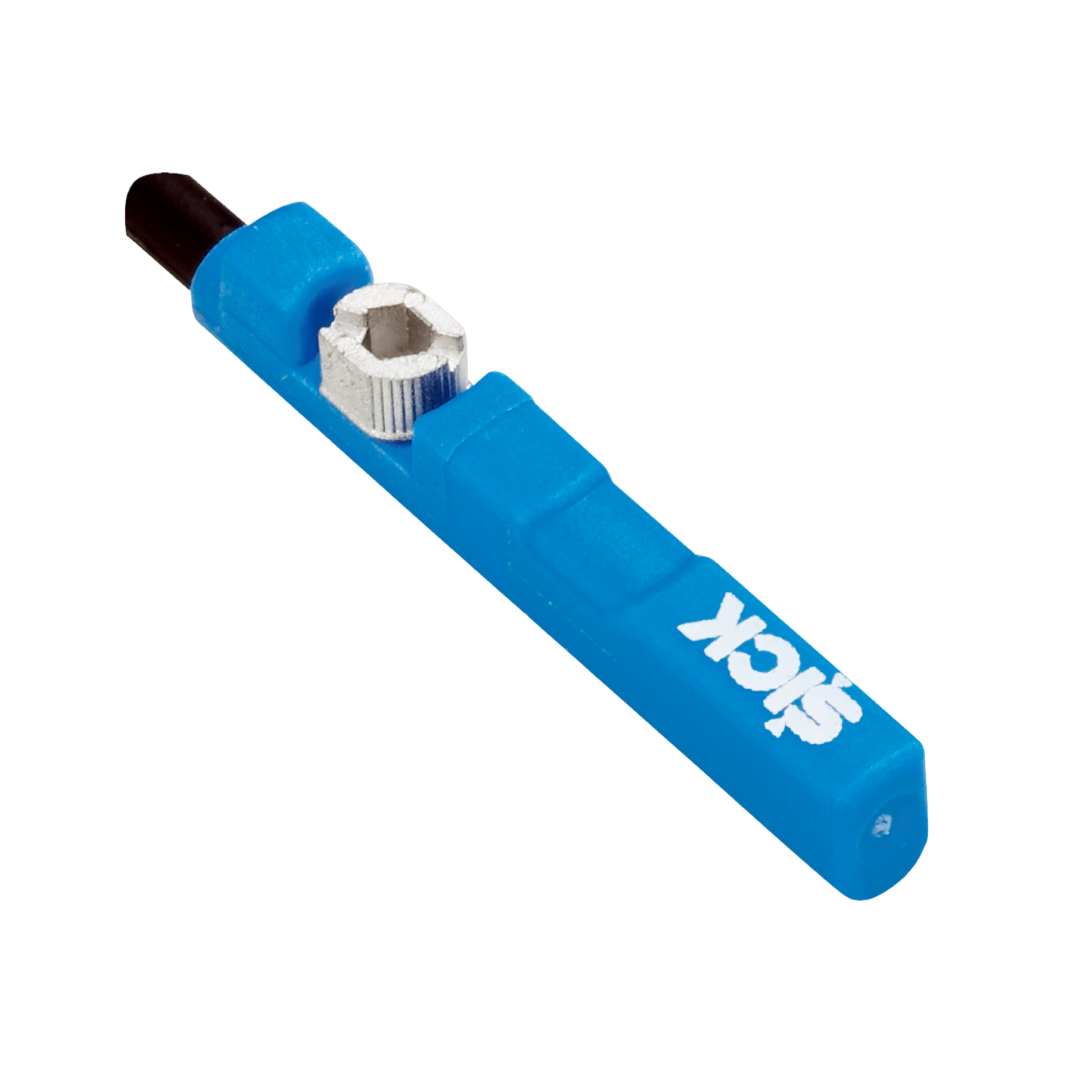

Detection Sensors SICK รุ่น Cylinder Sensors MZC1-2V2PS-KQ0 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Cylinder Sensors MZC1-2V2PS-KQ0 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Cylinder Sensors MZC1-2V2PS-KQ0 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Cylinder Sensors ของ SICK คือ เซนเซอร์ที่ออกแบบมาเพื่อใช้ตรวจจับตำแหน่งหรือการเคลื่อนที่ของลูกสูบ (piston) ในกระบอกสูบ (cylinder) ซึ่งเป็นส่วนสำคัญในระบบไฮดรอลิกหรือระบบนิวแมติกส์ (pneumatic) ที่ใช้ในเครื่องจักรอุตสาหกรรมและอุปกรณ์อัตโนมัติ เซนเซอร์เหล่านี้ช่วยให้สามารถติดตามตำแหน่งของลูกสูบได้ในเวลาเรียลไทม์ ซึ่งมีประโยชน์ในการควบคุมและตรวจสอบกระบวนการทำงานต่างๆ
MZC1
เซ็นเซอร์กระบอกสูบที่มีจุดสวิตชิ่งที่แม่นยำสำหรับกระบอกสูบ C-slot เซ็นเซอร์ MZC1 จาก SICK เป็นโซลูชันที่ยืดหยุ่นสำหรับการตรวจจับตำแหน่งลูกสูบใน ตัวกระตุ้นลม (pneumatic actuators) เซ็นเซอร์ MZC1 สามารถติดตั้งได้โดยตรงในกระบอกสูบที่มี ช่อง C-slot มาตรฐาน และ SICK ยังมี อะแดปเตอร์ หลากหลายรุ่นที่ช่วยให้ MZC1 ใช้ได้กับกระบอกสูบประเภทอื่น ๆ MZC1 โดดเด่นด้วยหลักการติดตั้งที่ง่ายดาย: เพียงแค่ ใส่เซ็นเซอร์เข้าไปในช่อง แล้ว หมุนสกรูยึดเพียงแค่ครึ่งรอบ เพื่อยึดเซ็นเซอร์ให้มั่นคงกับกระบอกสูบ นอกจากนี้ MZC1 ยังมีหลากหลายรุ่นที่มีระดับการป้องกันสูงถึง IP69K ซึ่งช่วยยืดอายุการใช้งานของเซ็นเซอร์และลดค่าใช้จ่ายในการบำรุงรักษา
คุณสมบัติ
- สามารถใช้งานได้กับกระบอกสูบมาตรฐานทั้งหมด, สไลด์เชิงเส้น และ กริปเปอร์ โดยใช้ C-slot และ – ด้วย อะแดปเตอร์ – สามารถใช้งานได้กับกระบอกสูบ แบบแท่งกลม, แบบตัวเชื่อมต่อ, แบบโปรไฟล์
- การติดตั้งแบบ Drop-in จากด้านบน ทำให้การติดตั้งรวดเร็วและสะดวก
- สกรูยึดรวม (สกรูหกเหลี่ยมและสกรูแฉก)
- LED สำหรับแสดงสถานะการเอาท์พุต
- ระดับการป้องกัน: IP67, IP68, IP69K
ประโยชน์
- เซ็นเซอร์ที่ใช้งานได้หลากหลาย: การออกแบบเซ็นเซอร์เหมาะสมกับช่อง C-slot มาตรฐานที่ใช้ทั่วโลก ไม่ว่าจะเป็นรูปแบบหรือยี่ห้อของกระบอกสูบ
- การติดตั้งรวดเร็วและง่าย: สามารถติดตั้งได้อย่างรวดเร็วโดยใช้ กุญแจหกเหลี่ยม หรือ สกรูแฉก
- ค่าใช้จ่ายในการบำรุงรักษาต่ำ: เซ็นเซอร์ทนทานต่อการกระแทกและการสั่นสะเทือน ทำให้ไม่เลื่อนไปมาในช่อง
- ประหยัดเวลาในการติดตั้งเริ่มต้นและการเปลี่ยนอุปกรณ์: เซ็นเซอร์สามารถใส่เข้าไปในช่องจากด้านบนได้อย่างง่ายดาย โดยไม่จำเป็นต้องถอดฝาปิดกระบอกสูบ
- ตัวเรือนที่ทนทาน: การป้องกันที่มีระดับ IP67, IP68 หรือ IP69K ช่วยยืดอายุการใช้งานของเซ็นเซอร์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Cylinder type | C-slot |
| Cylinder types with adapter | SMC rail CDQ2 SMC rail ECDQ2 Round body cylinder Profile cylinders and tie-rod cylinders |
| Housing length | 23.7 mm |
| Switching output | PNP |
| Switching output detail | PNP |
| Switching frequency | 1,000 Hz |
| Output function | NO |
| Electrical wiring | DC 3-wire |
| Enclosure rating | IP68 |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Power consumption | 8 mA, without load |
| Voltage drop | ≤ 2.5 V |
| Continuous current Ia | ≤ 100 mA |
| Protection class | III |
| Response sensitivity, typ. | 2.2 mT |
| Overrun distance, typ. | 4 mm |
| Hysteresis, typ. | ≤ 0.8 mT |
| Reproducibility | ≤ 0.1 mT 1) |
| Reverse polarity protection | Yes |
| Short-circuit protection | Yes |
| Status indicator LED | Yes |
| Power-up pulse protection | Yes |
| Ambient operating temperature | –30 °C ... +80 °C |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| EMC | According to EN 60947-5-2 |
| Connection type | Cable with connector M12, 3-pin, drag chain use, 0.3 m |
| Conductor cross section | 0.09 mm² |
| Cable diameter | Ø 2.2 mm |
| Bending radius | With fixed installation > 2 x cable diameter |
| Torsion force | ± 270° / 0.1 m |
| Torsion cycles | 300,000 |
| Drag chain cycles | 5,000,000 |
| Drag chain parameters | Traversing speed max. 3 m/s |
| Cable outlet | Axial |
| Housing | Plastic |
| Cable | PUR |
| UL File No. | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing Cable with M12 male connector
- Dimensions in mm (inch)
- ① Connection
- ② Fixing screw SW 1.5
- ③ Display LED
