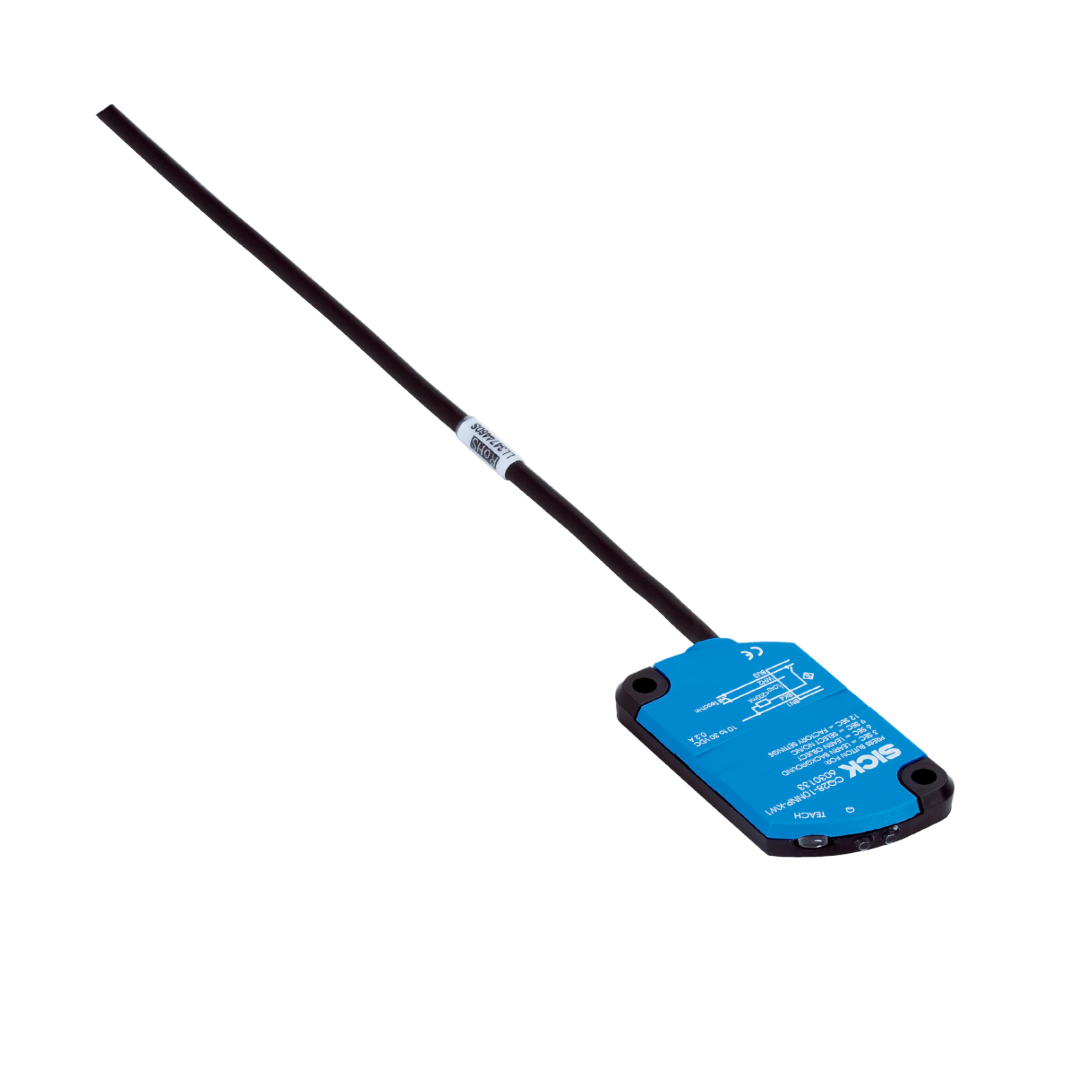

Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQ28-10NNP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQ28-10NNP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQ28-10NNP-KW1 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Capacitive Proximity Sensors ของ SICK เป็นเซนเซอร์ที่ใช้สำหรับตรวจจับวัตถุโดยอาศัยการเปลี่ยนแปลงในสนามไฟฟ้าของวัสดุต่างๆ โดยไม่ต้องสัมผัสกับวัตถุโดยตรง เซนเซอร์ประเภทนี้สามารถตรวจจับได้ทั้งวัตถุที่เป็นโลหะและไม่ใช่โลหะ เช่น พลาสติก, กระจก, หรือวัสดุที่มีความชื้น
CQ
เซ็นเซอร์ตรวจจับแบบความจุที่เชื่อถือได้ในตัวเรือนทรงเหลี่ยม เซ็นเซอร์ตรวจจับแบบความจุ CQ จาก SICK สามารถตรวจจับวัสดุได้ทุกประเภท ไม่ว่าจะเป็น ผง เม็ด ของเหลว หรือของแข็ง – แม้กระทั่งการตรวจจับ ทะลุผ่านผนังพลาสติก ได้อย่างแม่นยำ เซ็นเซอร์ยังมีคุณสมบัติเรื่อง ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) สูง ซึ่งช่วย ป้องกันการสวิตช์ผิดพลาด จากสัญญาณรบกวน ด้วย ตัวเรือนทรงเหลี่ยม ทำให้ CQ เหมาะกับการติดตั้งในพื้นที่หลากหลายรูปแบบ และรองรับงานอุตสาหกรรมที่ต้องการความแม่นยำและความทนทานสูง
คุณสมบัติ
- ตัวเรือนทรงเหลี่ยม
- สามารถตรวจจับ ผง เม็ด ของเหลว และของแข็ง
- ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) สูงมาก
- รุ่นไฟฟ้า: DC, 4 สาย
- แรงดันไฟฟ้าจ่าย: 10 V ... 36 V DC
- ระบบป้องกันการลัดวงจร (แบบพัลส์)
ประโยชน์
- การวัดระดับแบบไม่สัมผัส – สามารถตรวจจับผ่านผนังภาชนะหรือถังได้โดยไม่ต้องเจาะรู ลดเวลาในการติดตั้ง
- ตัวเรือนทนทาน – ทนทานต่อการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ช่วยลดค่าใช้จ่ายในการบำรุงรักษา
- การปรับจุดสวิตชิ่งที่รวดเร็วและง่าย – ปรับได้ผ่าน ปุ่มกด, remote teach สำหรับรุ่น CQ28 และ ปุ่มปรับ (potentiometer) สำหรับรุ่น CQ35 ช่วยประหยัดเวลา
- ทางเลือกที่ง่ายและปลอดภัย สำหรับการตรวจจับแทนการใช้เซ็นเซอร์แสงหรือเซ็นเซอร์เหนี่ยวนำในแอปพลิเคชันต่าง ๆ เช่น การตรวจจับผลิตภัณฑ์ในกล่องปิด ภาชนะ หรือถัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Housing | Rectangular |
| Dimensions (W x H x D) | 28 mm x 46 mm x 5.5 mm |
| Sensing range Sn | 1 mm ... 10 mm |
| Safe sensing range Sa | 7.2 mm |
| Installation type | Non-flush |
| Switching frequency | 10 Hz |
| Connection type | Cable, 4-wire, 2 m 1) |
| Switching output | NPN |
| Switching output detail | NPN |
| Output function | NC or NO |
| Electrical wiring | DC 4-wire |
| Adjustment Teach-in button Sensitivity Wire/pin Sensitivity | |
| Enclosure rating | IP68 2) |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V DC ... 30 V DC |
| Ripple | ≤ 10 % |
| Voltage drop | ≤ 2.5 V DC 1) |
| Current consumption | 12 mA 2) |
| Time delay before availability | ≤ 300 ms |
| Reproducibility | ≤ 5 % 3) 4) |
| Temperature drift (of Sr) | ± 10 % |
| EMC | According to EN 60947-5-2 5) |
| Continuous current Ia | ≤ 200 mA |
| Cable material | PVC |
| Conductor size | 0.14 mm² |
| Short-circuit protection | ✔ |
| Shock and vibration resistance | 30 g, 11 ms / 10 ... 55 Hz, 1 mm |
| Ambient operating temperature | –20 °C ... +85 °C |
| Ambient temperature, storage | –40 °C ... +85 °C |
| Housing material | Plastic, PBT |
| Sensing face material | Plastic |
| UL File No. | NRKH.E191603 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
