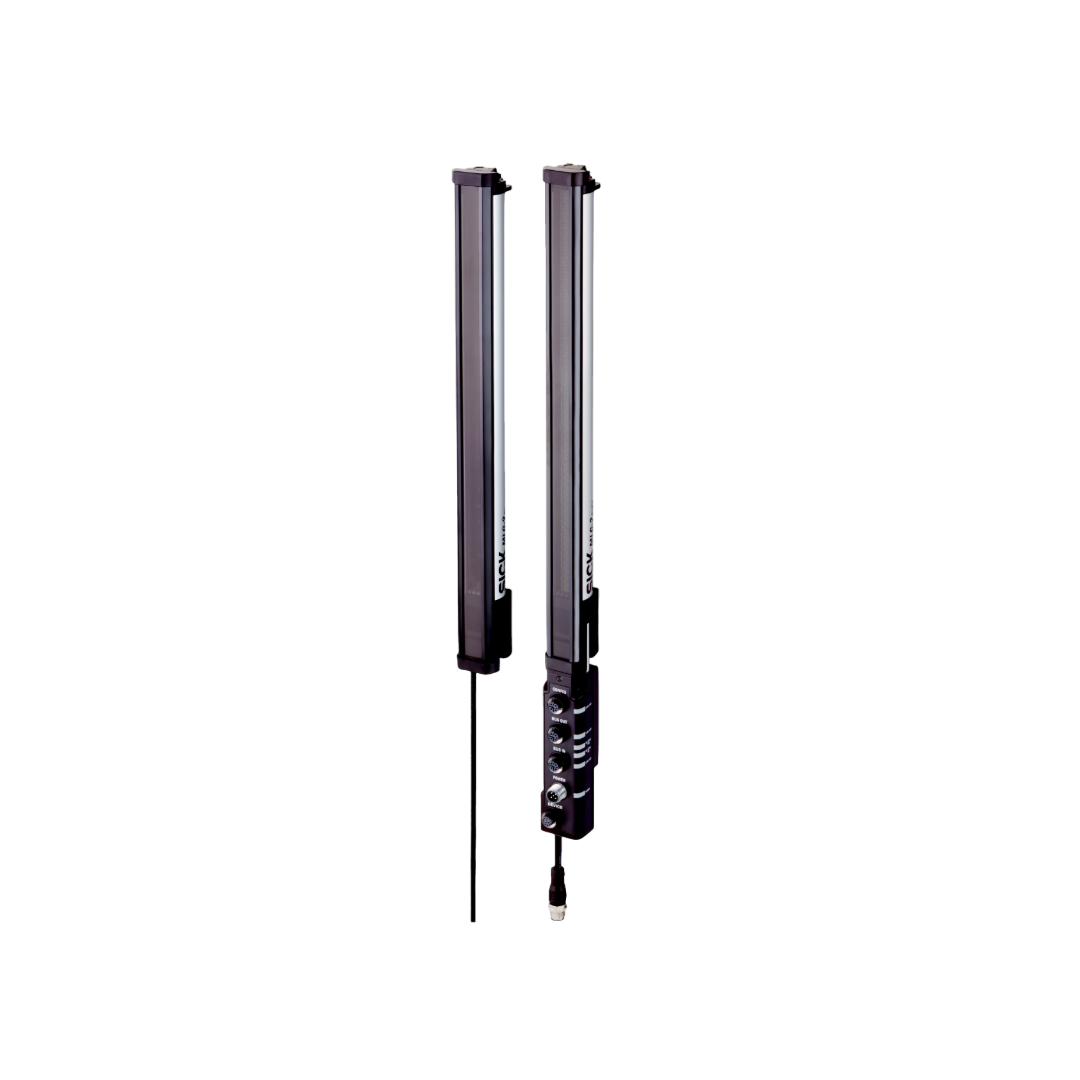

Detection Sensors SICK รุ่น Automation Light Grids MLG30N-1770P10501_1218442 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids MLG30N-1770P10501_1218442 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids MLG30N-1770P10501_1218442 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
MLG-3: ไม้บรรทัดอิเล็กทรอนิกส์ที่ใช้งานได้หลากหลาย
ด้วย MLG-2 แสงตารางการวัดอัตโนมัติจาก SICK นำเสนอทางเลือกที่เหมาะสมสำหรับการใช้งานที่หลากหลายในด้านโลจิสติกส์และอัตโนมัติในโรงงาน โดยตัวเลือกอุปกรณ์ MLG-2 Prime, MLG-2 Pro และ MLG-2 ProNet เหมาะสมสำหรับการใช้งานที่มีความต้องการสูง แสงตารางนี้สามารถตรวจจับรูเล็กๆ ในการผลิตแบตเตอรี่ และสามารถวัดชั้นวัสดุในวัตถุโปร่งใสด้วยฟังก์ชันใหม่ “Material Teach” ครอบครัว MLG-2 ได้ถูกปรับให้เข้ากับมาตรฐานความปลอดภัยทางไซเบอร์ของอนาคต ขอบคุณโซลูชันที่ติดตั้งล่วงหน้าจากซอฟต์แวร์การกำหนดค่า SOPAS ET การควบคุมระยะไกลและบริการลูกค้าที่ดียิ่งขึ้นก็เป็นไปได้เช่นกัน MLG-2 ProNet มาพร้อมกับอินเทอร์เฟซอุตสาหกรรมสมัยใหม่ เช่น PROFINET, EtherCAT® และ EtherNet/IP™ เพื่อให้สามารถประเมินข้อมูลลำแสงในตัวควบคุมลอจิกที่โปรแกรมได้ตามความต้องการของลูกค้า
คุณสมบัติ
- การวัดความยาว ความกว้าง และความสูงด้วยการตรวจจับตำแหน่ง
- “Material Teach” สำหรับการตรวจจับแบบสองชั้น
- การวัดคานขวาง: คานเพิ่มขึ้นสองเท่าด้วยซอฟต์แวร์
- การปรับปรุงความปลอดภัยทางไซเบอร์
- โหมดการบริการ SICK
- อินเทอร์เฟซข้อมูลที่ทันสมัย เช่น PROFINET, EtherCAT® และ EtherNet/IP™
- ระยะการตรวจจับ: 20 ม. ในโหมดโปร่งใส ตอนนี้สูงสุด 4 ม. ระหว่างการทำงาน
ประโยชน์
- ไม้เมตรอิเล็กทรอนิกส์สำหรับการวัดความยาว, ความกว้าง และความสูง และสำหรับการระบุและวัดวัสดุอย่างแม่นยำ
- การประกันคุณภาพระหว่างการผลิตด้วยฟังก์ชัน “Material Teach” ใหม่
- การตรวจจับและการวัดวัตถุโปร่งใสได้อย่างเชื่อถือได้
- ความปลอดภัยที่มากขึ้นด้วยมาตรฐานความปลอดภัยทางไซเบอร์ใหม่
- บริการระยะไกลที่ดีขึ้นจาก SICK ผ่านซอฟต์แวร์การกำหนดค่า SOPAS ET
- ลดความยุ่งยากในการเริ่มต้นใช้งานด้วยอินเตอร์เฟซ Ethernet สมัยใหม่ที่ติดตั้งมาและบล็อกฟังก์ชันที่เหมาะสม
- ความทนทานที่เพิ่มขึ้นในสภาพแวดล้อมที่มีความรุนแรง และระยะเวลาในการบำรุงรักษาที่ยาวนานขึ้นด้วยช่วงการตรวจจับใหม่
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Light source | LED, Infrared light |
| Wave length | 850 nm |
| Supply voltage Vs | DC 19.2 V ... 28.8 V 1) |
| Power consumption sender | 58 mA 2) |
| Power consumption receiver | 132 mA 2) |
| Fieldbus module current consumption | 115 mA |
| Ripple | < 5 Vpp |
| Output current Imax. | 100 mA |
| Output load, capacitive | 100 nF |
| Output load, Inductive | 1 H |
| Initialization time | < 1 s |
| Switching output | Push-pull: PNP/NPN |
| Connection type | Male connector M12, 5-pin, 0.22 m Connector M12, 12-pin, 0.21 m |
| Housing material | Aluminum |
| Indication | LED |
| Enclosure rating | IP65, IP67 3) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Protection class | III |
| Weight | 3.849 kg |
| Front screen | PMMA |
| Option | None |
| UL File No. | NRKH.E181493 (Sensor) |
ข้อมูลสภาพแวดล้อม
| Shock resistance | Continuous shocks 10 g, 16 ms, 1000 shocks Single shocks 15 g, 11 ms 3 per axle |
| Vibration resistance | Sinusoidal oscillation 10-150 Hz 5 g |
| EMC | EN 60947-5-2 |
| Ambient light immunity | Direct: 150,000 lx 1) Indirect: 200,000 lx 2) |
| Ambient operating temperature | –30 °C ... +55 °C |
| Ambient temperature, storage | –40 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
- ① First beam
- ② last beam
- ③ detection height (see technical data)
- ④ Beam separation
- ⑤ Optical axis
- ⑥ status indicator: green, yellow, red LEDs
- ⑦ Connection
- ⑧ safty screw M4; turning moment 0,5 Nm
- ⑨ for thread bold M4; turning moment 0,5 Nm
