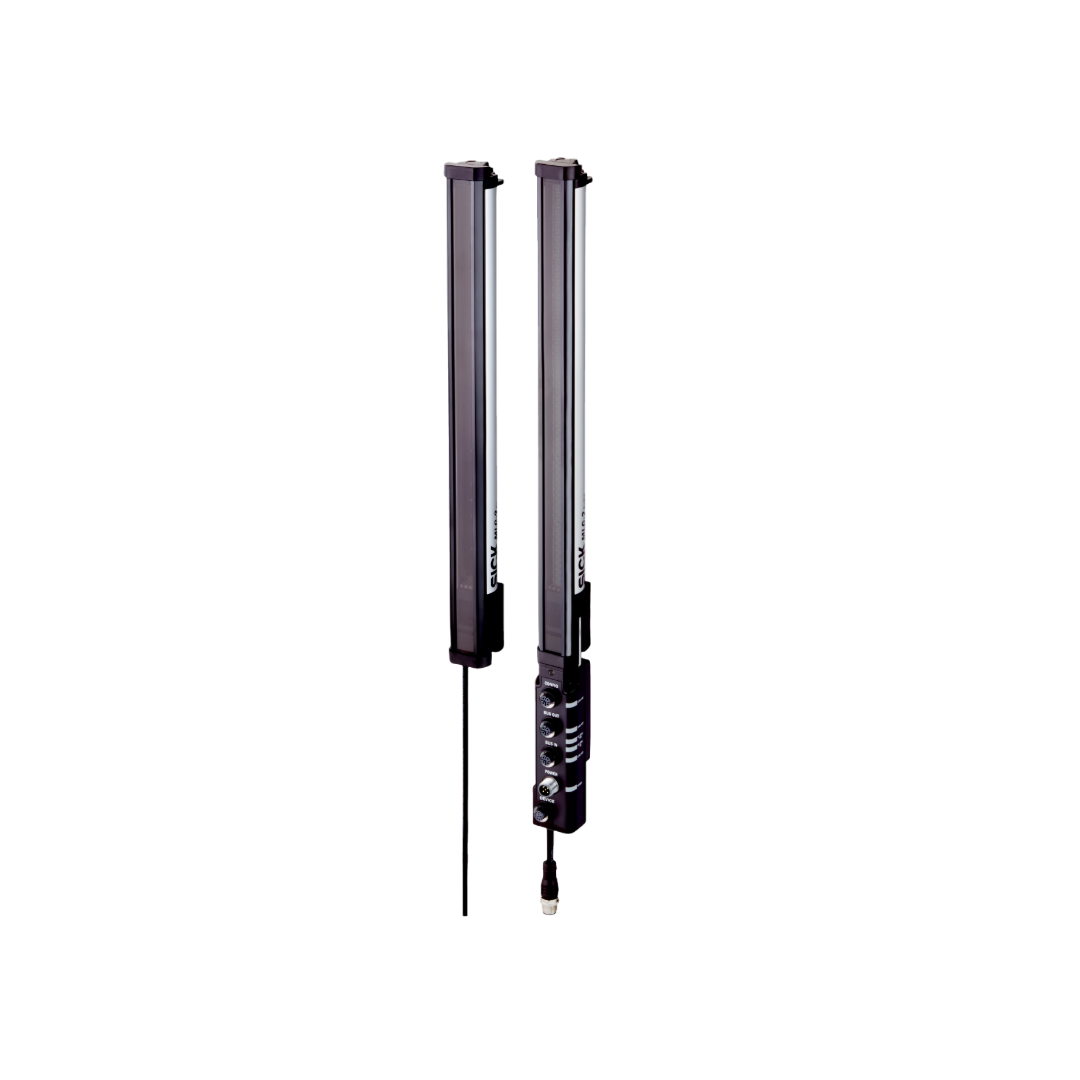

รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids MLG25N-1475E10501_1221955 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| เวอร์ชันอุปกรณ์ | ProNet - Advanced functionality incl. fieldbus |
| หลักการเซนเซอร์ | Sender/receiver |
| วัตถุที่สามารถตรวจจับได้ขั้นต่ำ (MDO) | 25 mm, 29 mm 1) 2) 3) |
| การแยกลำแสง | 25 mm |
| ประเภทการซิงโครไนซ์ | Cable |
| จำนวนลำแสง | 60 |
| ความสูงของการตรวจจับ | 1,475 mm |
| คุณสมบัติซอฟต์แวร์ (ค่าเริ่มต้น) | |
| Q1 | Presence detection |
| มาตรฐาน | ✔ |
| โปร่งใส | ✔ |
| ป้องกันฝุ่นและแสงแดด | ✔ |
| ลำแสงไขว้ | ✔ |
| การปิดกั้นลำแสง | ✔ |
| การสแกนความเร็วสูง | ✔ |
| ความแม่นยำในการวัดสูง | ✔ |
| เอาต์พุตสวิตชิ่ง | Object recognition/object width Object recognition Height classification Hole detection/hole size Outside dimension/inside dimension Object position Hole position Zone definition |
| อินเทอร์เฟซข้อมูล | Object detection Hole detection Object height measurement Measurement of external dimension Measurement of inside dimension Measurement of object position Measurement of hole position |
| รวมในชุดจัดส่ง | 1 × sender 1 × receiver 1 x Fieldbus module 4/6 x QuickFix brackets (6 x QuickFix brackets for monitoring heights above 2 m) 1 × Quick Start Guide |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Light source | LED, Infrared light |
| Wave length | 850 nm |
| Supply voltage Vs | DC 19.2 V ... 28.8 V 1) |
| Power consumption sender | 58 mA 2) |
| Power consumption receiver | 132 mA 2) |
| Fieldbus module current consumption | 115 mA |
| Ripple | < 5 Vpp |
| Output current Imax. | 100 mA |
| Output load, capacitive | 100 nF |
| Output load, Inductive | 1 H |
| Initialization time | < 1 s |
| Switching output | Push-pull: PNP/NPN |
| Connection type | Male connector M12, 5-pin, 0.22 m Connector M12, 12-pin, 0.21 m |
| Housing material | Aluminum |
| Indication | LED |
| Enclosure rating | IP65, IP67 3) |
| Circuit protection | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| Protection class | III |
| Weight | 3.249 kg |
| Front screen | PMMA |
| Option | None |
| UL File No. | NRKH.E181493 (Sensor) |
ข้อมูลสภาพแวดล้อม
| Shock resistance | Continuous shocks 10 g, 16 ms, 1000 shocks Single shocks 15 g, 11 ms 3 per axle |
| Vibration resistance | Sinusoidal oscillation 10-150 Hz 5 g |
| EMC | EN 60947-5-2 |
| Ambient light immunity | Direct: 150,000 lx 1) Indirect: 200,000 lx 2) |
| Ambient operating temperature | –30 °C ... +55 °C |
| Ambient temperature, storage | –40 °C ... +70 °C |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดมิติ
- มิติในมิลลิเมตร (นิ้ว)
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ ความสูงของการตรวจจับ (ดูข้อมูลทางเทคนิค)
- ④ การแยกลำแสง
- ⑤ แกนแสง
- ⑥ ตัวบ่งชี้สถานะ: LED สีเขียว, เหลือง, แดง
- ⑦ การเชื่อมต่อ
- ⑧ สกรูนิรภัย M4; แรงบิด 0.5 Nm
- ⑨ สำหรับสกรูเกลียว M4; แรงบิด 0.5 Nm
