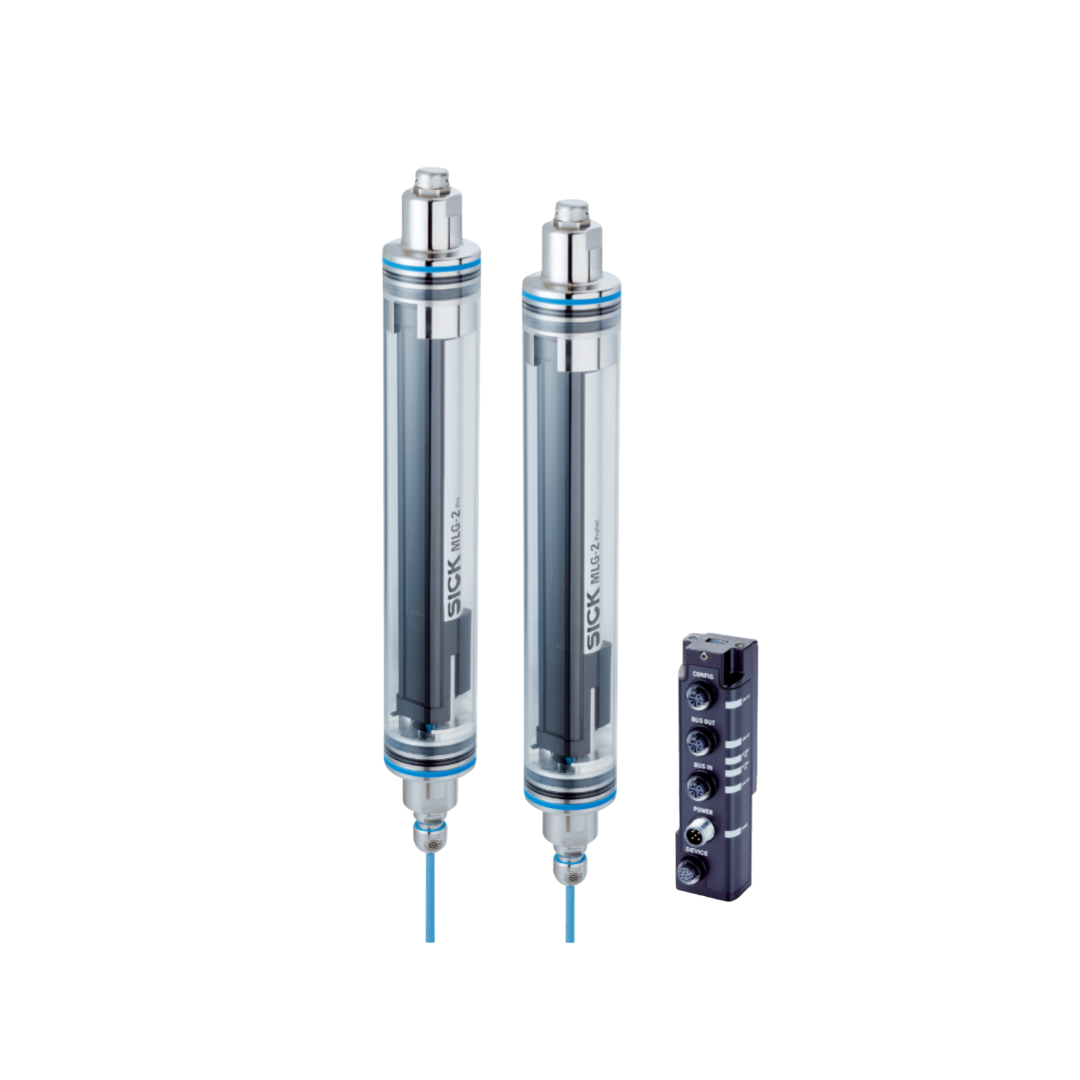

Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0F00H52501_1113745 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0F00H52501_1113745 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Automation Light Grids MLG05W-0F00H52501_1113745 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Automation light grids
งานตรวจสอบหรือการนับในรูปแบบสองมิติเป็นสิ่งสำคัญในระบบอัตโนมัติ กริดแสงอัตโนมัติจาก SICK สามารถใช้ในหลายๆ โซลูชัน เช่น การตรวจจับและการนับวัตถุที่มีรูปทรงไม่ปกติ คนและยานพาหนะ และการตรวจสอบการมีอยู่และการตรวจจับการยื่นของพาเลท งานเหล่านี้มีความหลากหลายมากจนกริดแสงหนึ่งตัวไม่สามารถตอบสนองความต้องการของทุกแอปพลิเคชันได้ กริดแสงจาก SICK มีระยะทาง, ความสูง, ขนาด, การวางตำแหน่ง และความละเอียดหลายรูปแบบ ซึ่งช่วยให้ง่ายต่อการผสานเข้ากับระบบโดยมีความยืดหยุ่นและประสิทธิภาพสูง
คุณสมบัติ
| เวอร์ชันอุปกรณ์ | การแนะนำเว็บไซต์ |
| หลักการเซ็นเซอร์ | ผู้ส่ง/ผู้รับ |
| ความยาววัตถุขั้นต่ำ | 4 มม. 1) |
| การแยกลำแสง | 5 มม. |
| ปณิธาน | 0.1 มม. |
| ระยะเวลาของรอบ | 32 µs ต่อลำแสง |
| ความสามารถในการทำซ้ำ | 6 ไมโครเมตร 2) |
| ความแม่นยำ | ± 0.3 มม. 3) |
| ประเภทของการซิงโครไนซ์ | สายเคเบิล |
| จำนวนคาน | 450 |
| ความกว้างของสนามวัดรวม | 2,245 มม. |
| การวัดความกว้างของสนาม (ด้านเชื่อมต่อ) | 2,245 มม. |
| โซนบอด (ระยะกลาง) | 0 มม. |
| การวัดความกว้างของสนาม (ด้านหัว) | 0 มม. |
| คำถามที่1 | สัญญาณเตือนภัยทั่วไป |
| แอปพลิเคชัน | โหมดมาตรฐาน |
| รวมค่าจัดส่งแล้ว | 1 × ตัวส่ง (ในท่อป้องกัน IP69K) 1 × ตัวรับ (ในท่อป้องกัน IP69K) โมดูลฟิลด์บัส 1 ตัว คำแนะนำในการติดตั้ง IP69K 1 ชุด 1 × คู่มือเริ่มต้นอย่างรวดเร็ว |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| แหล่งกำเนิดแสง | LED แสงอินฟราเรด |
| ความยาวคลื่น | 850 นาโนเมตร |
| แรงดันไฟจ่าย V s | กระแสตรง 19.2 โวลต์ ... 28.8 โวลต์ 1) |
| เครื่องส่งกินไฟ | 77.5มิลลิแอมป์ 2) |
| เครื่องรับการใช้พลังงาน | 210 มิลลิแอมป์ 2) |
| การใช้กระแสไฟฟ้าของโมดูลฟิลด์บัส | 115มิลลิแอมป์ |
| ระลอกคลื่น | < 5 โวลต์ต่อตารางเมตร |
| กระแสไฟขาออก I สูงสุด | 100มิลลิแอมป์ |
| โหลดเอาท์พุต ความจุ | 100 นาโนฟาเรนไฮต์ |
| โหลดเอาต์พุต เหนี่ยวนำ | 1 ชม. |
| ระยะเวลาในการเริ่มต้น | < 1 วินาที |
| การสลับเอาท์พุต | แรงดัน-ดึง: PNP/NPN |
| ขนาด (กว้าง x สูง x ลึก) | 50 มม. x 2,480.1 มม. x 50 มม. |
| ประเภทการเชื่อมต่อ | ขั้วต่อตัวผู้ M12 5 ขา 1.4 ม. ขั้วต่อ M12 12 ขา 1.4 ม. |
| วัสดุตัวเรือน | อลูมิเนียม (กริดแสง) PMMA Plexiglas XT สัมผัสอาหาร DoC (ท่อป้องกัน) โพลีโพรพีลีน สแตนเลส 1.4404 (สาย) VA 1.4305 (องค์ประกอบการชดเชยแรงดัน) สแตนเลส 1.4404 (ปลายปิด) สแตนเลสสตีล V4A 1.4404 DIN EN 1672-2 (เคเบิลแกลนด์) |
| ข้อบ่งชี้ | นำ |
| ระดับการครอบคลุม | IP69K3 ) |
| การป้องกันวงจรไฟฟ้า | การเชื่อม ต่อ UVป้องกันขั้วกลับ เอาต์พุต Q ป้องกันไฟฟ้าลัดวงจร การระงับสัญญาณรบกวน |
| ระดับการป้องกัน | ที่สาม |
| น้ำหนัก | 4.759 กก. |
| ตัวเลือก | ตัวเรือนป้องกัน IP69K |
| เลขที่ไฟล์ UL | นรข.E181493 |
ข้อมูลสภาพแวดล้อม
| ทนทานต่อแรงกระแทก | แรงกระแทกต่อเนื่อง 10 กรัม, 16 มิลลิวินาที, แรงกระแทก 1,000 ครั้ง โช๊คเดี่ยว 15 กรัม 11 มิลลิวินาที 3 ต่อเพลา |
| ความต้านทานการสั่นสะเทือน | คลื่นไซน์ 10-150 เฮิรตซ์ 5 กรัม |
| ภูมิคุ้มกันแสงโดยรอบ | 100,000 ลักซ์ |
| อุณหภูมิแวดล้อมในการทำงาน | –20 องศาเซลเซียส ... +55 องศาเซลเซียส |
| อุณหภูมิแวดล้อม, การเก็บรักษา | –40 องศาเซลเซียส ... +70 องศาเซลเซียส |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดมิติ
- มิติในมิลลิเมตร (นิ้ว)
- ① ลำแสงแรก
- ② ลำแสงสุดท้าย
- ③ ความกว้างของพื้นที่วัดทั้งหมด (ดูข้อมูลทางเทคนิค)
- ④ การแยกลำแสง
- ⑤ แกนแสง
- ⑥ ตัวบ่งชี้สถานะ: ไฟ LED สีเขียว, เหลือง, แดง
- ⑦ การเชื่อมต่อ
