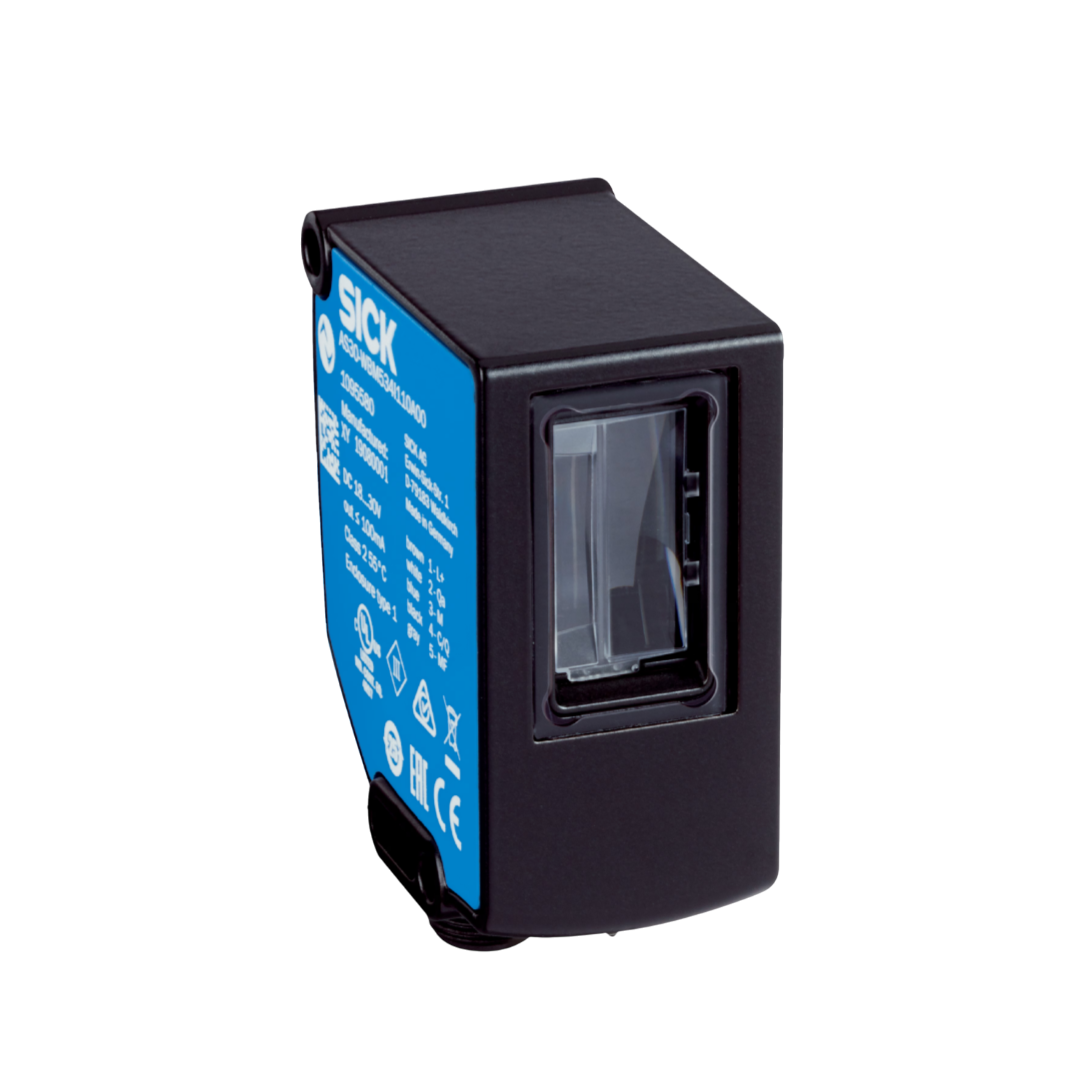

Detection Sensors SICK รุ่น Array Sensors AS30-WBM314I220A00_1095579 เซ็นเซอร์ตรวจจับ
Detection Sensors SICK รุ่น Array Sensors AS30-WBM314I220A00_1095579 เซ็นเซอร์ตรวจจับ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Array Sensors AS30-WBM314I220A00_1095579 เซ็นเซอร์ตรวจจับ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
เซ็นเซอร์แบบแถว (Array Sensors)
เซ็นเซอร์แบบแถวทำงานตามหลักการสแกนระยะใกล้ โดยสามารถตรวจจับขอบที่เล็กที่สุดได้จากความแตกต่างของค่าระดับสีเทาภายในมุมมอง ตัวอย่างการใช้งาน เช่น การจัดตำแหน่งของแผ่นกระดาษตามขอบกระดาษหรือเส้นคอนทราสต์ ซึ่งเป็นเพียงหนึ่งในหลาย ๆ การใช้งานที่เป็นไปได้ นอกจากนี้ ยังสามารถตรวจจับความกว้าง, เส้นผ่านศูนย์กลาง และช่องว่างได้อีกด้วย ในโหมดสะท้อน เซ็นเซอร์แบบแถวสามารถตรวจจับวัสดุโปร่งใสได้เช่นกัน
คุณสมบัติ
| หลักการของเซ็นเซอร์ | Proximity system, Reflector mode |
| หลักการทำงาน | Web guiding, positioning, Width measurement, Center point measurement |
| หลักการปฏิบัติงาน (ค่าเริ่มต้น) | Width measurement |
| ขนาด (กว้าง x สูง x ลึก) | 31 mm x 62 mm x 52.2 mm |
| ระยะตรวจจับ | ≤ 25 mm |
| รูปแบบตัวเรือน | Rectangular |
| ช่วงการทำงาน | 20 mm ... 30 mm |
| ช่วงการวัด | 30 mm |
| วัตถุที่ตรวจจับได้เล็กที่สุด | 0.2 mm |
| แหล่งกำเนิดแสง | LED, White |
| ความยาวคลื่น | 400 nm ... 700 nm |
| ขนาดจุดแสง | 38.9 mm x 11.1 mm |
| ความสามารถในการทำซ้ำ | 0.03 mm 1) |
| ความเป็นเชิงเส้น (ค่าตำแหน่ง) | ± 2 % |
| ความละเอียด | 1 µm |
| การปรับค่า | IO-Link, Display |
| โหมดต่อเข้า | Edge detection Area detection |
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| แรงดันไฟฟ้า | 18 V ... 30 V |
| คลื่นรบกวน (Ripple) | ≤ 5 V 1) |
| การใช้กระแสไฟ | < 3.1 W 2) |
| ความถี่การสวิตช์ | 500 Hz |
| เอาต์พุตการสวิตช์ | Push-pull: PNP/NPN |
| เอาต์พุตการสวิตช์ (แรงดันไฟฟ้า) | Push-pull: PNP/NPN HIGH = UV - 3 V/LOW ≤ 3 V |
| เอาต์พุตแบบอะนาล็อก | 4 mA ... 20 mA |
| ความละเอียดของเอาต์พุตแบบอะนาล็อก | 12 bit |
| อัตราการส่งออกของเอาต์พุตแบบอะนาล็อก | 1 ms |
| กระแสไฟฟ้าขาออกสูงสุด (Imax.) | < 100 mA |
| เวลาเริ่มต้นทำงาน | 0.48 s |
| ประเภทการเชื่อมต่อ | Male connector M12, 5-pin |
| ระดับการป้องกัน | III 3) |
| การป้องกันวงจร | UV connections, reverse polarity protected Output Q short-circuit protected Interference pulse suppression |
| ระดับการป้องกันของตัวเรือน | IP67 |
| น้ำหนัก | 250 g |
| วัสดุตัวเรือน | Zinc diecast |
| วัสดุของเลนส์ | Anti-reflex coating |
ข้อมูลสภาพแวดล้อม
| อุณหภูมิแวดล้อมในการทำงาน | –10 °C ... +55 °C |
| อุณหภูมิแวดล้อม, การเก็บรักษา | –25 °C ... +75 °C |
| แรงกระแทก | According to IEC 60068 |
| เลขที่ไฟล์ UL | NRKH.E181493 & NRKH7.E181493 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
ภาพวาดขนาด AS30-xxx31xxxxxxxx
- ขนาดเป็นมิลลิเมตร (นิ้ว)
- ① จุดกึ่งกลางของมุมมอง
- ② รูยึด
- ③ ขั้วต่อ M12 ตัวผู้, สภาพขณะจัดส่ง
- ④ ขั้วต่อ M12 ตัวผู้, ตำแหน่งสิ้นสุดทางขวา
- ⑤ ขั้วต่อ M12 ตัวผู้, ตำแหน่งสิ้นสุดทางซ้าย
- ⑥ หน้าจอและองค์ประกอบการปรับค่า
- ⑦ แกนแสง
- ⑧ มุมมองการตรวจจับ
