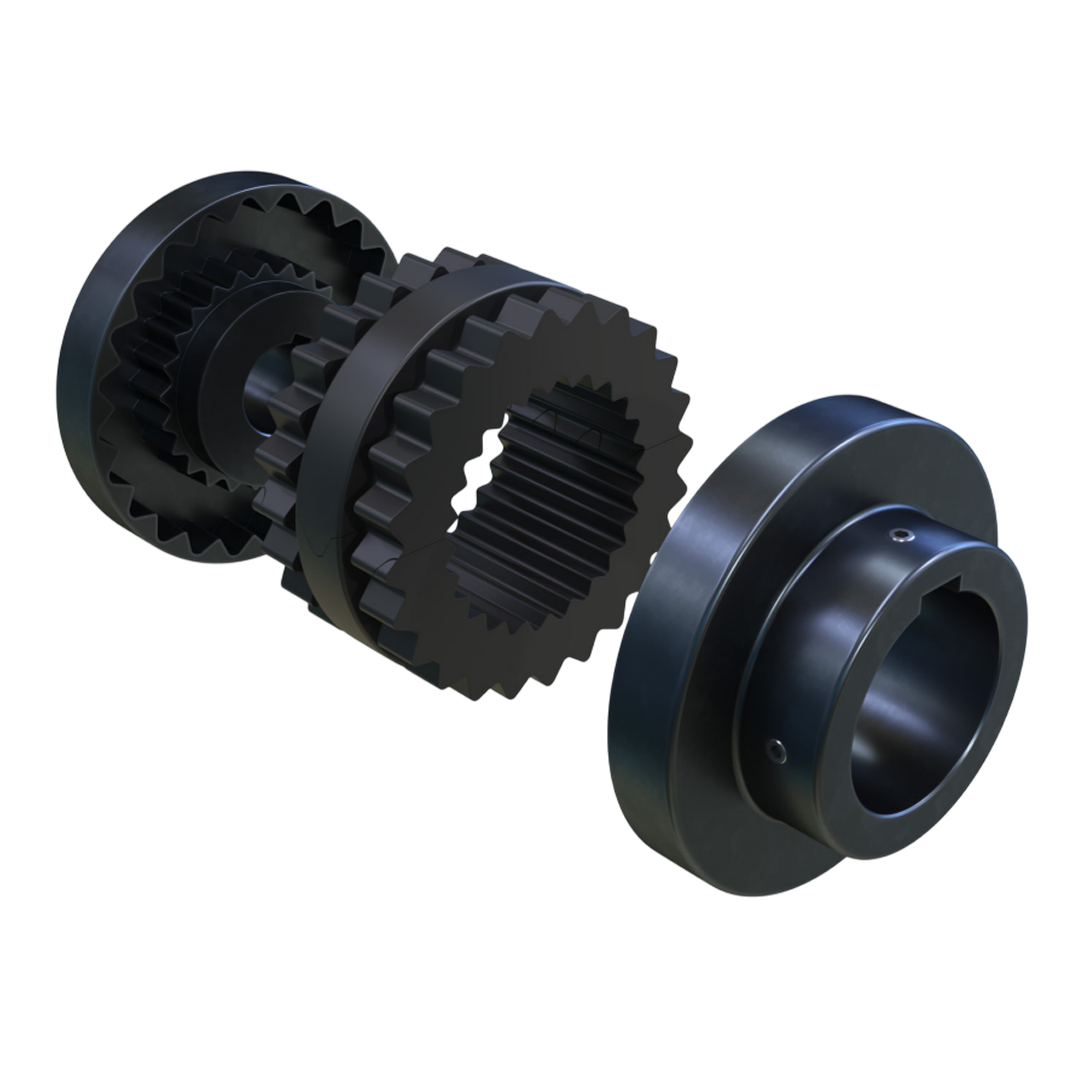

Couplings Martin Quadra-Flex Type S Couplings 10S ขนาดสูง(D) x ยาว(L) 7.500x7.000 นิ้ว ขนาดรูเพลา 2.5 นิ้ว
Couplings Martin Quadra-Flex Type S Couplings 10S ขนาดสูง(D) x ยาว(L) 7.500x7.000 นิ้ว ขนาดรูเพลา 2.5 นิ้ว
Martin
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,357.95 ฿
ราคาปกติ
ราคาโปรโมชัน
2,357.95 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Couplings Martin Quadra-Flex Type S Couplings 10S ขนาดสูง(D) x ยาว(L) 7.500x7.000 นิ้ว ขนาดรูเพลา 2.5 นิ้ว
Martin Couplings คืออุปกรณ์ที่ใช้เชื่อมต่อเพลาสองเพลาเข้าด้วยกัน เพื่อถ่ายทอดแรงบิด (Torque) และกำลังจากต้นกำลัง เช่น มอเตอร์ไฟฟ้า เครื่องยนต์ หรือเกียร์ ไปยังเครื่องจักรหรืออุปกรณ์ปลายทาง โดยได้รับการออกแบบให้สามารถรองรับสภาวะการทำงานที่หลากหลาย ทั้งงานความเร็วสูง งานที่มีแรงสั่นสะเทือน งานที่ต้องการการดูดซับแรงกระแทก หรือแม้แต่งานที่เพลามีการเยื้องศูนย์ (Misalignment)
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ผลิตจากเหล็กคุณภาพสูง แข็งแรงและทนทาน
- ออกแบบเฉพาะสำหรับการเชื่อมต่อเพลาแบบสั้น (Type S)
- ลดแรงสั่นสะเทือนและแรงกระแทกขณะทำงาน
- รองรับการเยื้องศูนย์ของเพลาได้ดี
- ใช้งานร่วมกับปลอกยาง Quadra-Flex Sleeves
- มีความแม่นยำสูงในการถ่ายทอดแรงบิด
- ลดเสียงรบกวนขณะเครื่องจักรทำงาน
การติดตั้ง
- ประกอบเข้ากับเพลาและ Sleeve ได้โดยตรง
- ใช้สลักยึดเพื่อความปลอดภัยและความมั่นคง
- ตรวจสอบให้แน่ใจว่าตำแหน่งของเพลาและ Sleeve ถูกต้องก่อนขันสลัก
- ถอดและเปลี่ยนได้สะดวกเมื่อบำรุงรักษา
- ไม่ต้องใช้เครื่องมือพิเศษหรือสารหล่อลื่น
การใช้งาน
- ใช้เชื่อมต่อเพลาในระบบส่งกำลังอุตสาหกรรม
- เหมาะสำหรับมอเตอร์ ปั๊ม คอมเพรสเซอร์ และเครื่องจักรทั่วไป
- เหมาะกับงานที่ต้องการความแม่นยำสูงในการถ่ายทอดแรงบิด
- ลดแรงกระแทกและป้องกันความเสียหายต่อเพลาและอุปกรณ์
- ใช้งานร่วมกับ Sleeves Type S เพื่อเพิ่มความยืดหยุ่นและปกป้องระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดคัปปลิ้ง (หน่วยนิ้ว) | 10S |
| เส้นผ่านศูนย์กลางหน้าแปลน (D) | 7.500 |
| ขนาดรูเพลา (หน่วยนิ้ว) มาตรฐาน | 1.125 |
| ขนาดรูเพลา (หน่วยนิ้ว) ที่แนะนำสูงสุด ★ | - |
| ขนาดรูเพลา (หน่วยนิ้ว) ที่แนะนำสูงสุด ★★ | 3.375 |
| เส้นผ่านศูนย์กลางฮับ (H) (หน่วยนิ้ว) | 4.750 |
| ฮับ (หน่วยนิ้ว) ความยาวตลอด (C) | 2.688 |
| ฮับ (หน่วยนิ้ว) ระยะฮับยื่นออกมา (E) | 1.469 |
| G (หน่วยนิ้ว) | 1.625 |
| L (หน่วยนิ้ว) | 7.000 |
| T (หน่วยนิ้ว) | 1.219 |
| X (หน่วยนิ้ว) | 2.000 |
| น้ำหนักมาตรฐาน (ปอนด์) | 11.3 |
| ขนาดรูเพลาสำเร็จ (หน่วยนิ้ว / มิลลิเมตร) | 2.5 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อข้อมูลทางเทคนิค | รายละเอียด |
| ประเภทคัปปลิ้ง | Quadra-Flex Type S Couplings |
| วัสดุ | เหล็กกล้าอุตสาหกรรมคุณภาพสูง |
| การเชื่อมต่อเพลา | รองรับการเชื่อมต่อเพลาหลากหลายขนาด |
| การเยื้องศูนย์ของเพลา | รองรับการเยื้องศูนย์เชิงมุมและแนวขนาน |
| การส่งแรงบิด | ออกแบบเพื่อส่งแรงบิดสูงอย่างต่อเนื่อง |
| การลดแรงสั่นสะเทือน | ลดแรงสั่นสะเทือนและแรงกระแทกระหว่างเพลา |
| ความทนทาน | ทนต่อการใช้งานหนักและต่อเนื่อง |
| การบำรุงรักษา | ไม่ต้องหล่อลื่นเพิ่มเติม |
| การติดตั้ง | ติดตั้งและถอดเปลี่ยนได้ง่าย |
| การใช้งานร่วมกับปลอก | ใช้งานร่วมกับ Quadra-Flex Sleeves ทุกรุ่น |
| เสียงรบกวนขณะทำงาน | ลดเสียงรบกวนจากระบบส่งกำลัง |
| ลักษณะการใช้งาน | เหมาะสำหรับระบบส่งกำลังในงานอุตสาหกรรมทั่วไป |
