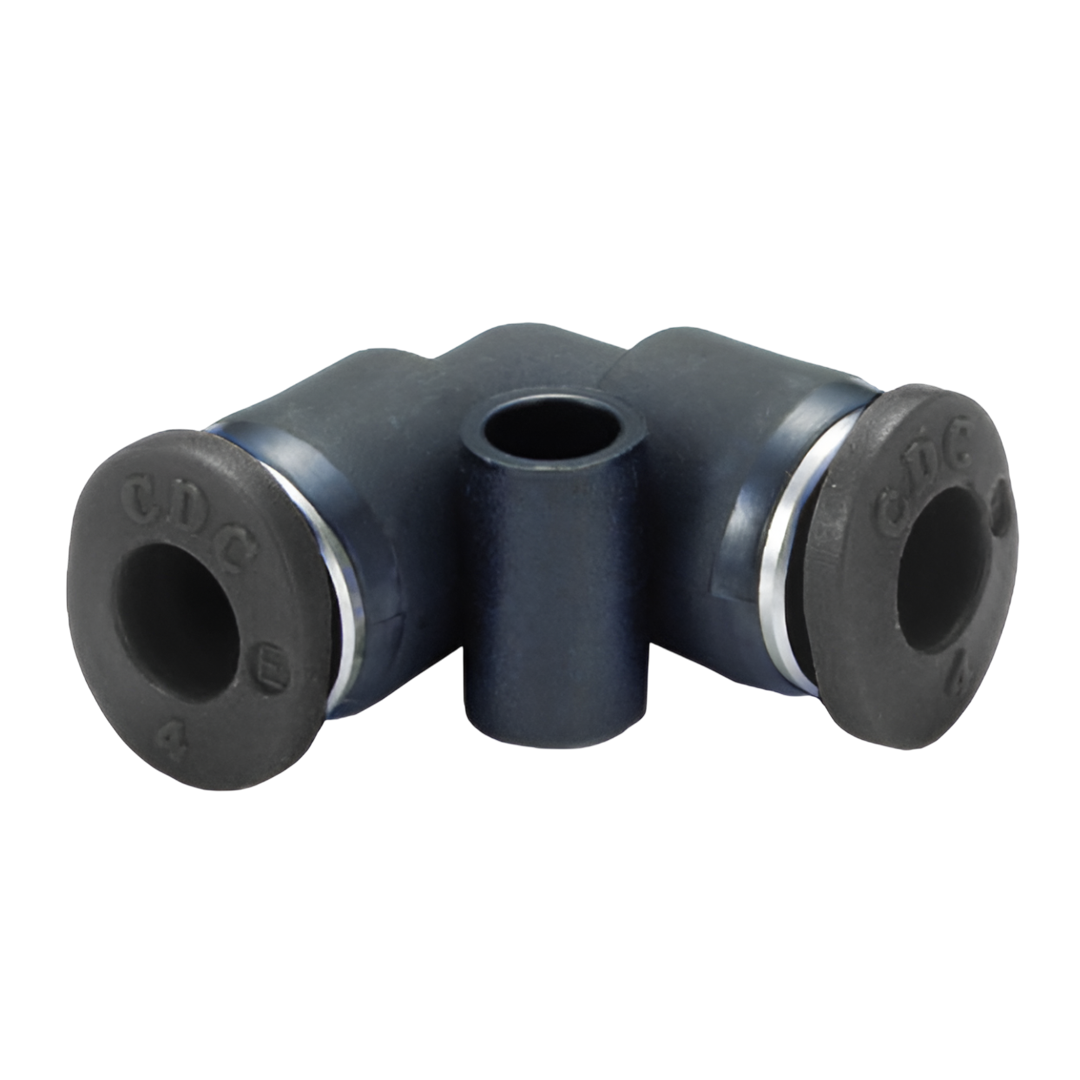

Compact One-touch Fittings CDC Union Elbow PUL-C 03
Compact One-touch Fittings CDC Union Elbow PUL-C 03
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
345.60 ฿
ราคาปกติ
ราคาโปรโมชัน
345.60 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Union Elbow PUL-C 03
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบนิวเมติก โดยเฉพาะกับอุปกรณ์ขนาดเล็กและอุปกรณ์แบบกะทัดรัด
- ผิวโลหะชุบนิกเกิลตามมาตรฐาน ให้ความสวยงามและเป็นเอกลักษณ์เดียวกันสำหรับข้อต่อแบบคอมแพคทุกรุ่นที่ใช้งานได้
การใช้งาน
- ใช้เชื่อมต่อท่อลมเข้าด้วยกัน พร้อมเปลี่ยนทิศทางการเดินท่อลม
- เหมาะสำหรับการจัดระเบียบท่อลมในเครื่องจักรหรืออุปกรณ์ที่มีพื้นที่จำกัด
- ใช้งานได้กับระบบลมในเครื่องจักรอัตโนมัติและสายการผลิต
- ช่วยลดการหักงอของท่อลม และเพิ่มความเรียบร้อยของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PUL-C 03 |
| ∅D | 3 |
| ∅P | 7.5 |
| L | 13.5 |
| E | 13.5 |
| ∅C | 3.2 |
| B | 11.3 |
| M | 5.4 |
| X | 9.2 |
| Y | 7.2 |
| ORIFICE | 2.4 |
| น้ำหนัก (กรัม) | 2.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
