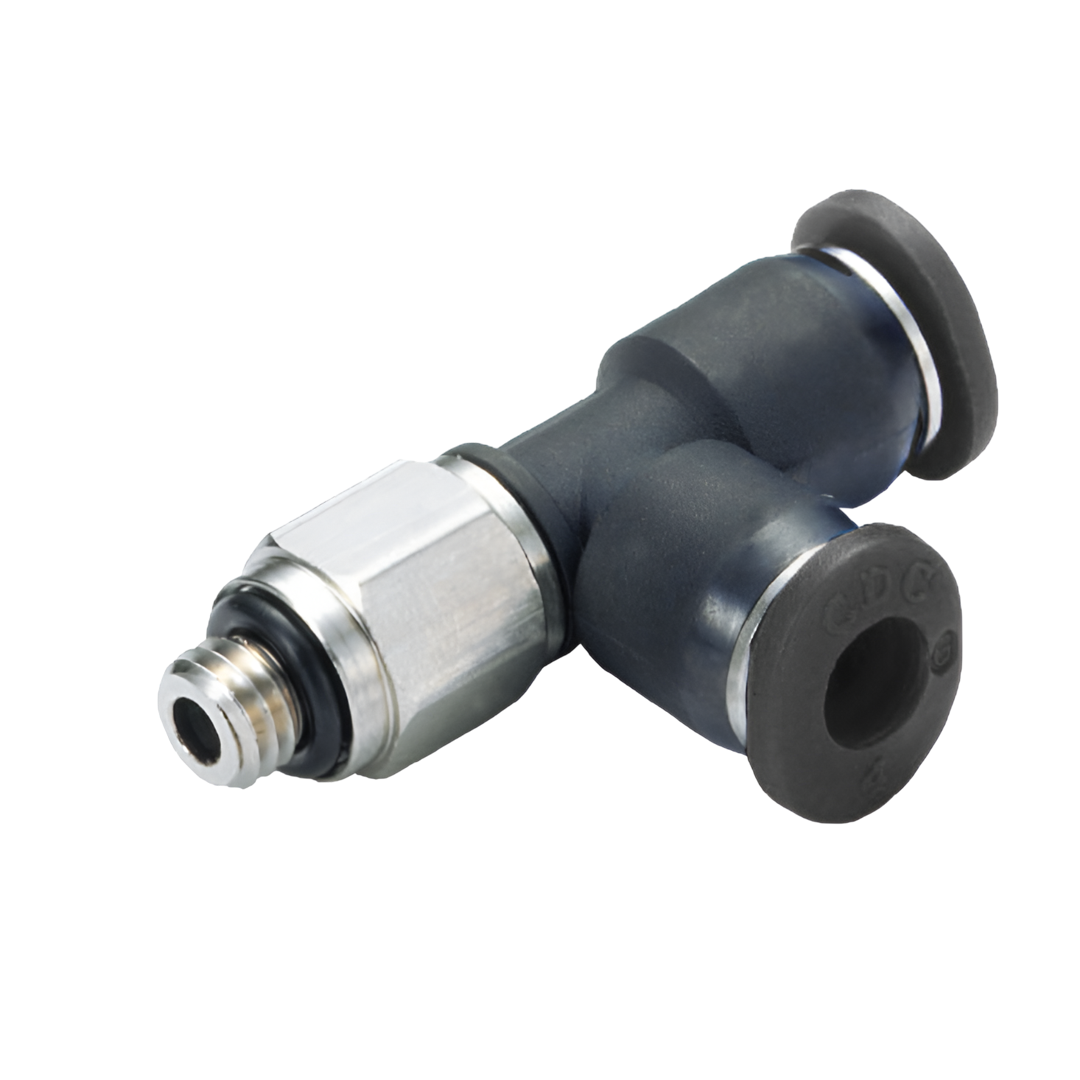

Compact One-touch Fittings CDC Male Run Tee PST-C 03-M3
Compact One-touch Fittings CDC Male Run Tee PST-C 03-M3
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
432.00 ฿
ราคาปกติ
ราคาโปรโมชัน
432.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Male Run Tee PST-C 03-M3
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบลม โดยเฉพาะอุปกรณ์ที่มีขนาดเล็กและกะทัดรัด
- มีชิ้นส่วนโลหะเคลือบนิกเกิลที่ให้ความสวยงาม และเป็นคุณสมบัติมาตรฐานสำหรับข้อต่อขนาดกะทัดรัดทุกรุ่นที่เกี่ยวข้อง
การใช้งาน
- ใช้ต่อเข้ากับอุปกรณ์ที่มีพอร์ตเกลียวตัวผู้ เพื่อแยกทางเดินลมจากท่อหลัก
- เหมาะสำหรับระบบที่ต้องการส่งลมผ่านแนวตรง พร้อมแตกแขนงลมไปยังอุปกรณ์อื่น
- ใช้งานได้กับวาล์ว กระบอกลม และอุปกรณ์นิวเมติกในเครื่องจักรอัตโนมัติ
- ช่วยจัดวางท่อลมให้เป็นระเบียบ ลดความซับซ้อนของระบบ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PST-C 03-M3 |
| ∅D | 3 |
| ∅P | 7.6 |
| T | M3*0.5p |
| L1 | 14.7 |
| L2 | 28.3 |
| E | 13.6 |
| A | 3.0 |
| B | 11.3 |
| H(Hex) | 8 |
| X | 9.2 |
| Y | 7.2 |
| ORIFICE | 1.5 |
| น้ำหนัก (กรัม) | 4.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
