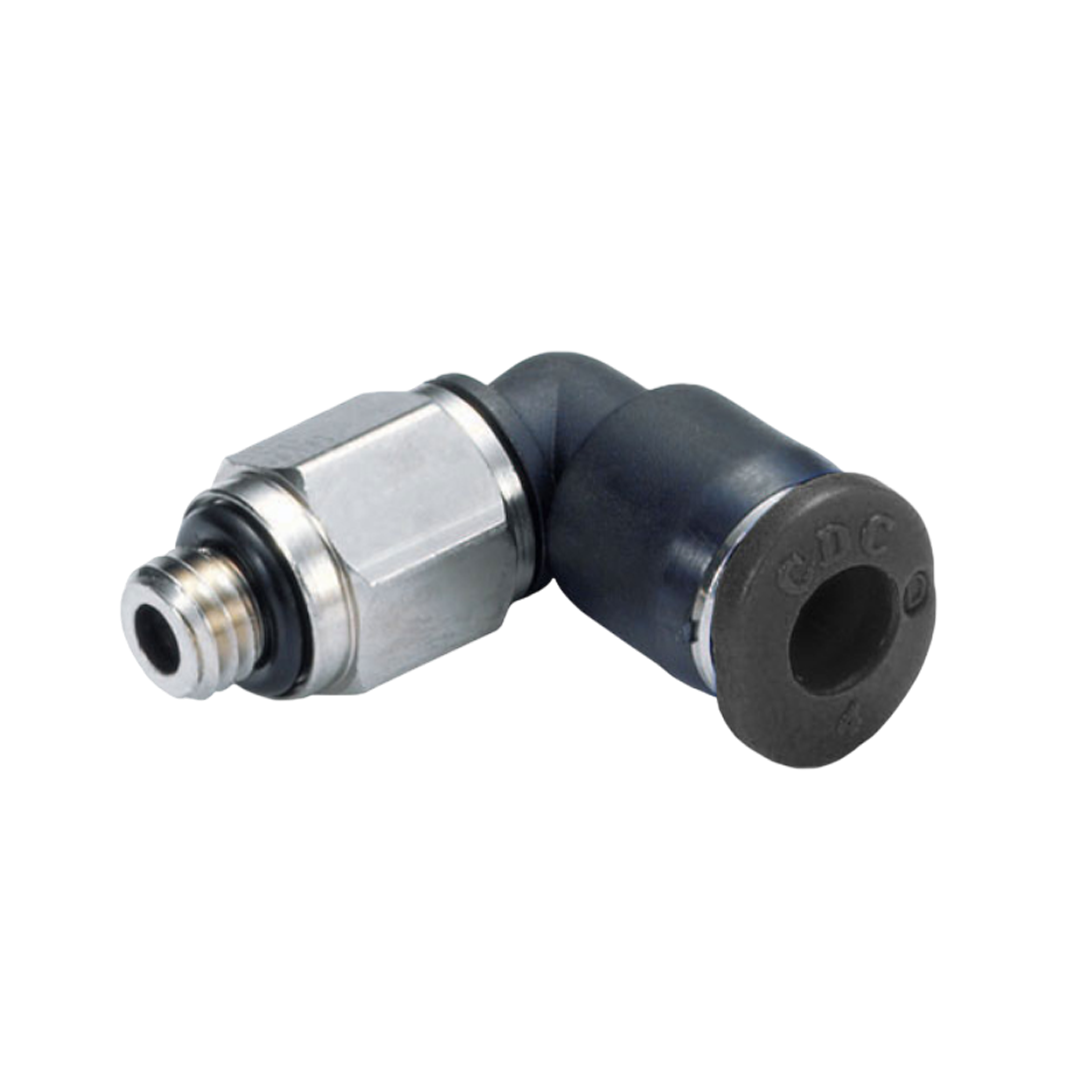

Compact One-touch Fittings CDC Male Elbow PL-C 06-01
Compact One-touch Fittings CDC Male Elbow PL-C 06-01
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
683.59 ฿
ราคาปกติ
ราคาโปรโมชัน
683.59 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Male Elbow PL-C 06-01
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบลม โดยเฉพาะอุปกรณ์ที่มีขนาดเล็กและกะทัดรัด
- มีชิ้นส่วนโลหะเคลือบนิกเกิลที่ให้ความสวยงาม และเป็นคุณสมบัติมาตรฐานสำหรับข้อต่อขนาดกะทัดรัดทุกรุ่นที่เกี่ยวข้อง
การใช้งาน
- ใช้สำหรับเปลี่ยนทิศทางการเดินท่อลมเป็นมุมฉากเพื่อเชื่อมต่อกับอุปกรณ์ที่มีเกลียวตัวเมีย
- เหมาะสำหรับติดตั้งในพื้นที่แคบหรือจุดที่ท่อไม่สามารถเดินแบบตรงได้ ต้องการปรับทิศทางการไหลของลมให้เหมาะสมกับโครงสร้างเครื่องจักร
- ช่วยให้การจัดวางท่อลมเป็นระเบียบ ลดการโค้งงอของท่อซึ่งอาจทำให้การไหลของลมผิดปกติ
- ให้การเชื่อมต่อที่แน่นหนา ลดการรั่วไหลของลม เพิ่มประสิทธิภาพในการทำงานของระบบนิวเมติก
- ใช้กับท่อลมประเภทมาตรฐาน เช่น ท่อ PU รวมถึงท่อที่ใช้กับระบบนิวเมติกทั่วไป
- เหมาะสำหรับใช้งานร่วมกับอุปกรณ์อย่างวาล์ว กระบอกลม ชุดกรองลม และอุปกรณ์ควบคุมต่าง ๆ
- ติดตั้งและถอดท่อได้ง่ายด้วยระบบ One-touch สะดวกสำหรับงานซ่อมบำรุงและปรับปรุงระบบ
- ใช้ได้ในหลายอุตสาหกรรม เช่น ยานยนต์ อิเล็กทรอนิกส์ บรรจุภัณฑ์ อาหาร รวมถึงเครื่องจักรอัตโนมัติ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PL-C 06-01 |
| ∅D | 6 |
| ∅P | 10.8 |
| T | R 1/8 |
| L | 17.4 |
| E | 15.5 |
| A | 8.0 |
| B | 12.8 |
| H(Hex) | 10 |
| X | 12.4 |
| Y | 10.2 |
| ORIFICE | 3.0 |
| น้ำหนัก (กรัม) | 7.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
