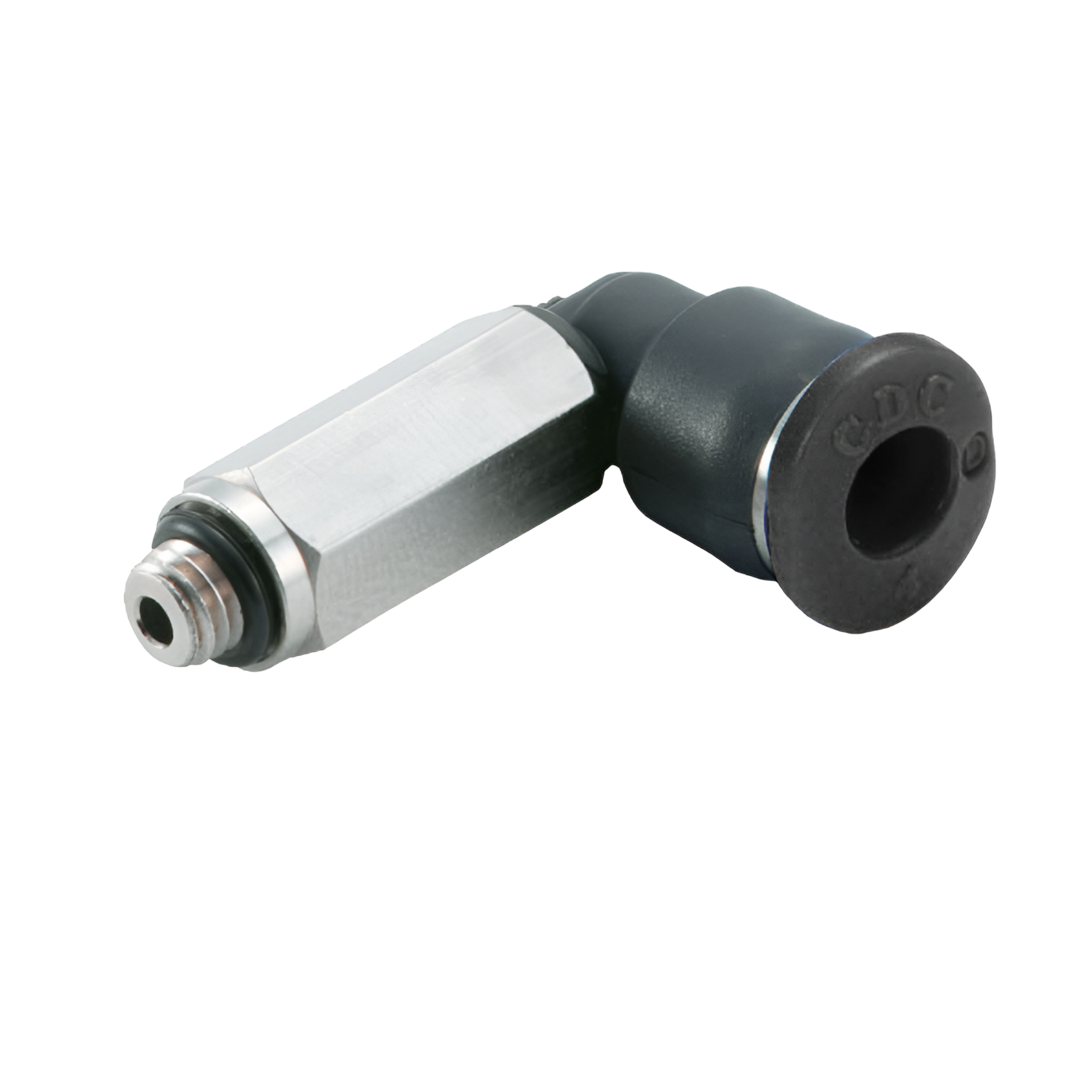

Compact One-touch Fittings CDC Extended Male Elbow PLL-C 04-M3
Compact One-touch Fittings CDC Extended Male Elbow PLL-C 04-M3
CDC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
432.00 ฿
ราคาปกติ
ราคาโปรโมชัน
432.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Compact One-touch Fittings CDC Extended Male Elbow PLL-C 04-M3
Compact One-touch Fittings แบรนด์ CDC เป็นข้อต่อลมที่ผสานความกะทัดรัด ความแข็งแรง และความสะดวกในการใช้งานเข้าไว้ด้วยกันอย่างลงตัว ช่วยให้ระบบลมอัดในเครื่องจักรทำงานได้อย่างมีเสถียรภาพ ประหยัดพื้นที่ และรองรับการทำงานในอุตสาหกรรมที่ต้องการความยืดหยุ่นสูงในการออกแบบและประกอบอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- เหมาะสำหรับการเชื่อมต่อระบบลม โดยเฉพาะอุปกรณ์ที่มีขนาดเล็กและกะทัดรัด
- มีชิ้นส่วนโลหะเคลือบนิกเกิลที่ให้ความสวยงาม และเป็นคุณสมบัติมาตรฐานสำหรับข้อต่อขนาดกะทัดรัดทุกรุ่นที่เกี่ยวข้อง
การใช้งาน
- ใช้เชื่อมต่อท่อลมกับอุปกรณ์ที่มีพอร์ตเกลียว เช่น กระบอกลม วาล์ว หรือชุดควบคุมลม
- เหมาะสำหรับตำแหน่งที่ต้องเปลี่ยนทิศทางท่อลมในมุมฉาก เพื่อจัดระเบียบท่อให้ไม่เกะกะ
- รองรับงานติดตั้งที่มีพื้นที่จำกัด เนื่องจากเป็นรุ่นขนาดกะทัดรัด
- ใช้กับระบบลมในเครื่องจักรอัตโนมัติ สายการผลิต และอุปกรณ์นิวเมติกทั่วไป
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| รุ่น Metric PT | PLL-C 04-M3 |
| ∅D | 4 |
| ∅P | 8.7 |
| T | M3*0.5p |
| L | 24.9 |
| E | 14.6 |
| A | 3.0 |
| B | 11.8 |
| H(Hex) | 8 |
| X | 10.4 |
| Y | 8.2 |
| ORIFICE | 1.5 |
| น้ำหนัก (กรัม) | 8.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ประเภทของไหลที่สามารถใช้งานได้ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ | อากาศ (AIR) (ไม่สามารถใช้กับก๊าซหรือของเหลวชนิดอื่นได้) ห้ามใช้กับงานที่มีน้ำ |
| ช่วงความดันในการทำงาน | 0~150PSI | 0~9.9Kgf/cm²(0~990KPa) |
| ความดันลบ | -29.5in Hg | -750mmHg(-750Torr) |
| ช่วงอุณหภูมิในการทำงาน | 32~140℉ | 0~60℃ |
