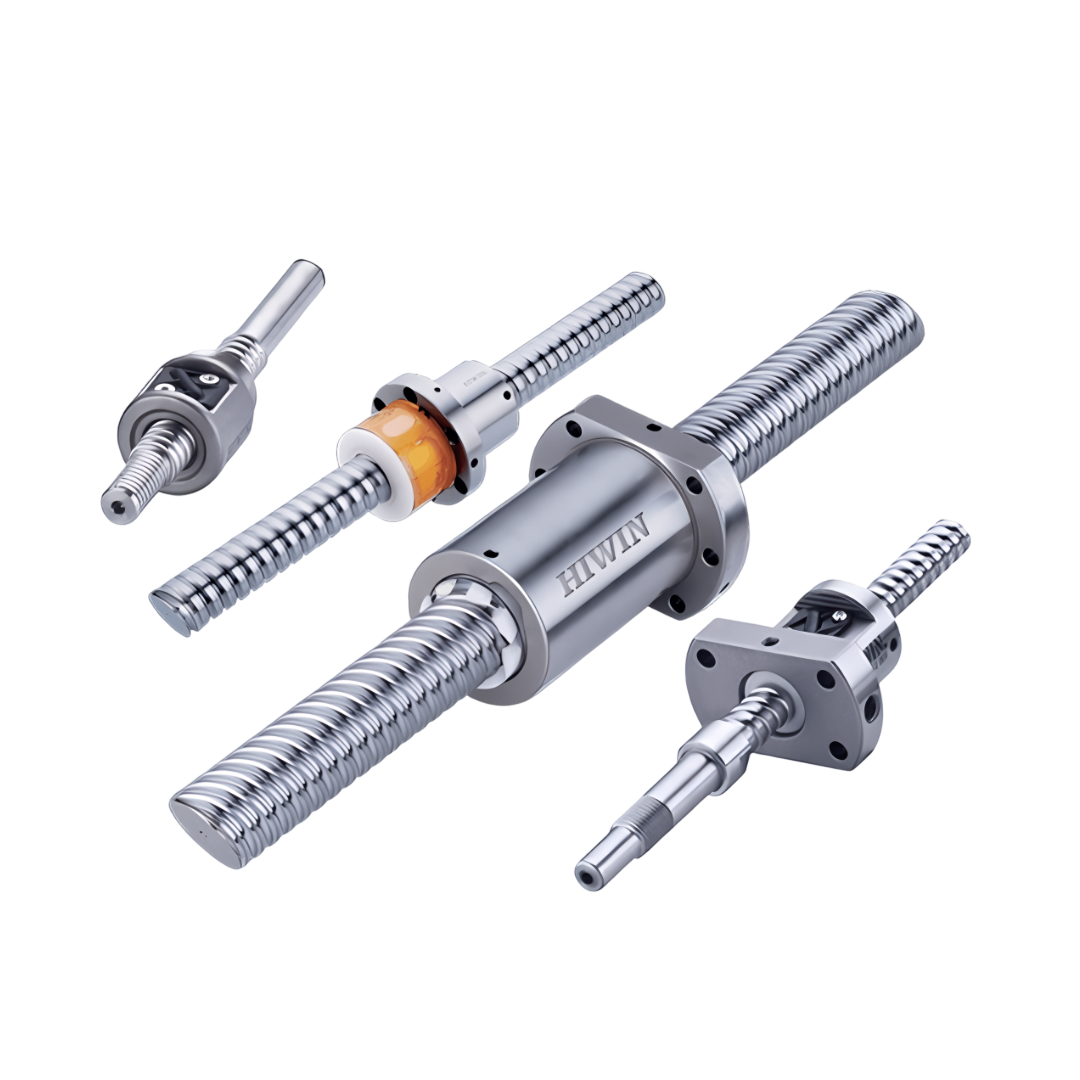

Ball Screw HIWIN RDI Type 40-10T3 ขนาด 40x10 (บอลสกรู)
Ball Screw HIWIN RDI Type 40-10T3 ขนาด 40x10 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,606.06 ฿
ราคาปกติ
ราคาโปรโมชัน
4,606.06 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN RDI Type 40-10T3 ขนาด 40x10 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น RDI Type ถูกออกแบบมาเพื่อ งานที่ต้องการความแข็งแรงสูงและความแม่นยำในการเคลื่อนที่
- มีโครงสร้างที่ทนทาน รองรับการทำงานในสภาวะที่มีโหลดสูงได้อย่างมีประสิทธิภาพ
- ระบบหมุนเวียนลูกบอลได้รับการพัฒนาให้ทำงานได้อย่าง ราบรื่น ลดแรงเสียดทาน และเพิ่มความเสถียรของการเคลื่อนที่
- ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการผลิตที่ได้มาตรฐาน จึงมี ความทนทานและอายุการใช้งานยาวนาน
- ช่วยลดเสียงรบกวนและแรงสั่นสะเทือน เหมาะกับการใช้งานที่ต้องการความเงียบและความต่อเนื่อง
การติดตั้ง
- ควรติดตั้งบนฐานหรือโครงสร้างที่มั่นคง เพื่อลดแรงสั่นสะเทือนและป้องกันการบิดตัวของแกน
- ต้องจัดศูนย์แนวแกนให้ตรงและเรียบ เพื่อให้ได้ความแม่นยำสูงสุดในการเคลื่อนที่
- ควรใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับลักษณะการใช้งาน เพื่อช่วยลดการสึกหรอและป้องกันความร้อนสะสม
- ควรมีระบบป้องกันฝุ่นละออง สิ่งสกปรก หรือเศษวัสดุไม่ให้เข้าสู่ร่องเกลียวและระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความทนทานและความแม่นยำสูง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้นในสายการผลิต
- รองรับการทำงานที่ต้องการความต่อเนื่องและความเสถียรโดยไม่สูญเสียประสิทธิภาพ
- ให้การเคลื่อนที่ที่ราบเรียบ ลดแรงสั่นสะเทือนและเสียงรบกวน ทำให้คุณภาพงานที่ผลิตดีขึ้น
- หากมีการบำรุงรักษาที่เหมาะสม เช่น การหล่อลื่นและการป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดต้นทุนการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 40-10T3 |
| Size Nominal Dia. | 40 |
| Size Lead | 10 |
| Ball Dia. | 6.350 |
| PCD | 41.4 |
| RD | 34.91 |
| Circuits | 3 |
| Stiffness K (kgf/µm) | 76 |
| Dynamic Load 1x10^6 revs C(kgf) | 2959 |
| Static Load Co(kgf) | 7069 |
| Nut D | 60 |
| Nut D | 65 |
| Nut L | 135 |
| Keyway K | 25 |
| Keyway W | 6 |
| Keyway H | 3.5 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | RDI – Ball Screw |
| โครงสร้าง (Structure) | แบบนัททรงกระบอกคู่ (Cylindrical Double Nut – Internal Thread Type) |
| การนำทางของบอล (Ball Circulation Method) | End Deflector System หรือ Return Pipe (ขึ้นกับรุ่น) |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ตาม ISO Standard) |
| ค่าประสิทธิภาพเชิงกล (Efficiency) | มากกว่า 90% |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รับโหลดได้สูงมาก เนื่องจากเป็น Double Nut ช่วยเพิ่มพื้นที่สัมผัสและลด Backlash |
| คุณสมบัติเพิ่มเติม (Feature) | ขนาดกะทัดรัด, รองรับ Preload, ลด Backlash, เดินเรียบและแม่นยำสูง |
| การใช้งานทั่วไป (Applications) | เครื่องจักร CNC, เครื่องกลึง/กัดความละเอียดสูง, แขนกล, ระบบอัตโนมัติ และเครื่องมือวัดที่ต้องการความเที่ยงตรงสูง |
