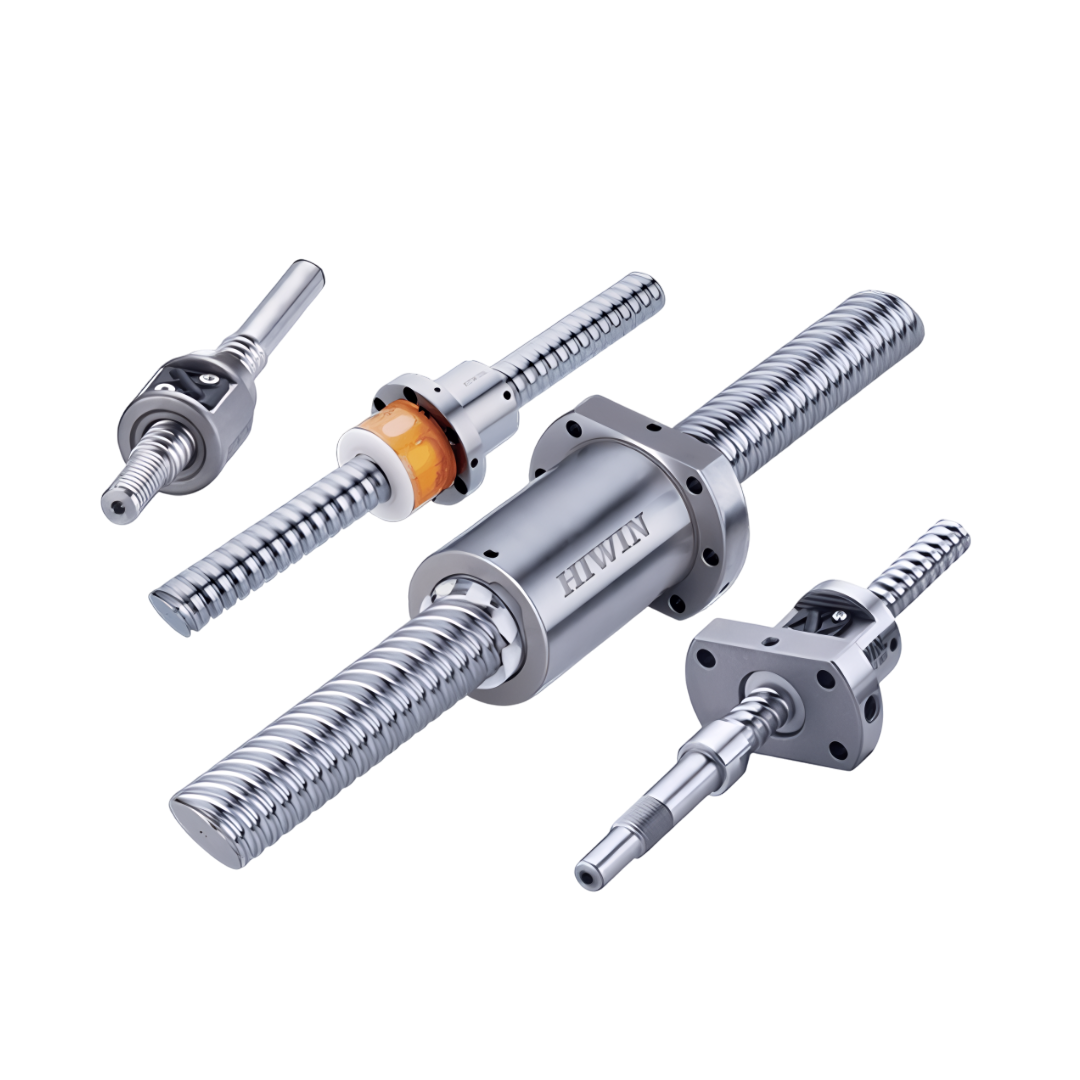

Ball Screw HIWIN PFDW Type 2 50-25B2 ขนาด 50x25 (บอลสกรู)
Ball Screw HIWIN PFDW Type 2 50-25B2 ขนาด 50x25 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
5,651.28 ฿
ราคาปกติ
ราคาโปรโมชัน
5,651.28 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN PFDW Type 2 50-25B2 ขนาด 50x25 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้การเคลื่อนที่เชิงเส้นมีความแม่นยำและราบรื่นสูง
- ลดแรงเสียดทาน ทำให้เครื่องจักรทำงานได้อย่างมีประสิทธิภาพและประหยัดพลังงาน
- โครงสร้างแข็งแรง ทนต่อแรงบิดและแรงกด เหมาะสำหรับงานต่อเนื่อง
- ให้ความเสถียร ลดการสั่นสะเทือนและเสียงรบกวนในระบบ
การติดตั้ง
- ติดตั้งบนโครงสร้างที่มั่นคงและตรงแนว เพื่อให้ลูกบอลวิ่งในร่องได้อย่างถูกต้อง
- ปรับตั้งแกนและตัวบล็อกอย่างแม่นยำเพื่อป้องกันการสึกหรอและความผิดพลาดในการทำงาน
- ใช้การหล่อลื่นที่เหมาะสมเพื่อรักษาประสิทธิภาพและยืดอายุการใช้งาน
- ตรวจสอบความแน่นของชุดยึดอย่างสม่ำเสมอเพื่อให้การทำงานราบรื่น
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC, ระบบอัตโนมัติ และเครื่องจักรขับเคลื่อนเชิงเส้น
- ใช้งานได้ทั้งงานที่เคลื่อนที่ซ้ำ ๆ และงานต่อเนื่อง
- ให้ประสิทธิภาพสูง ลดแรงเสียดทานและการสึกหรอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 50-25B2 |
| Size Nominal Dia. | 50 |
| Size Lead | 25 |
| PCD | 51.6 |
| RD | 44.299 |
| Ball Dia. | 7.144 |
| Circuits | 2.5x2 |
| Stiffness K (kgf/µm) | 115.2 |
| Dynamic Load 1x10^6 revs C(kgf) | 6190 |
| Static Load Co(kgf) | 18441 |
| Start type | 2 |
| D | 103 |
| d | 85 |
| L | 230 |
| F | 145 |
| T | 18 |
| BCD-E | 123 |
| X | 11 |
| Y | 17.5 |
| Z | 11 |
| S | 40 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทผลิตภัณฑ์ | Ball Screw – PFDW Type 2 |
| โครงสร้าง | ประกอบด้วยแกนบอลสกรูและน็อตบอลสกรู พร้อมร่องลูกบอลและวงแหวนรีเทนเนอร์ ออกแบบให้หมุนวนลูกบอลได้ราบรื่น |
| การทำงาน | ให้การเคลื่อนที่เชิงเส้นแม่นยำ ลดแรงเสียดทาน และปรับปรุงประสิทธิภาพการถ่ายทอดแรง |
| ความแม่นยำ | เหมาะกับงานที่ต้องการความละเอียดสูง ทั้งตำแหน่งและความเร็ว |
| การรับแรง | รองรับแรงในแนวแกนได้ดี เหมาะกับงานเครื่องจักรอุตสาหกรรมและระบบอัตโนมัติ |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นต่อเนื่อง เพื่อยืดอายุการใช้งาน |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูง ผ่านการชุบแข็งและเจียรผิวเพื่อความทนทาน |
| การบำรุงรักษา | ถอดประกอบและตรวจสอบง่าย อำนวยความสะดวกในการซ่อมบำรุง |
| การใช้งานทั่วไป | ใช้ในเครื่องจักร CNC, หุ่นยนต์, ระบบอัตโนมัติ และงานที่ต้องการความแม่นยำในการเคลื่อนที่เชิงเส้น |
