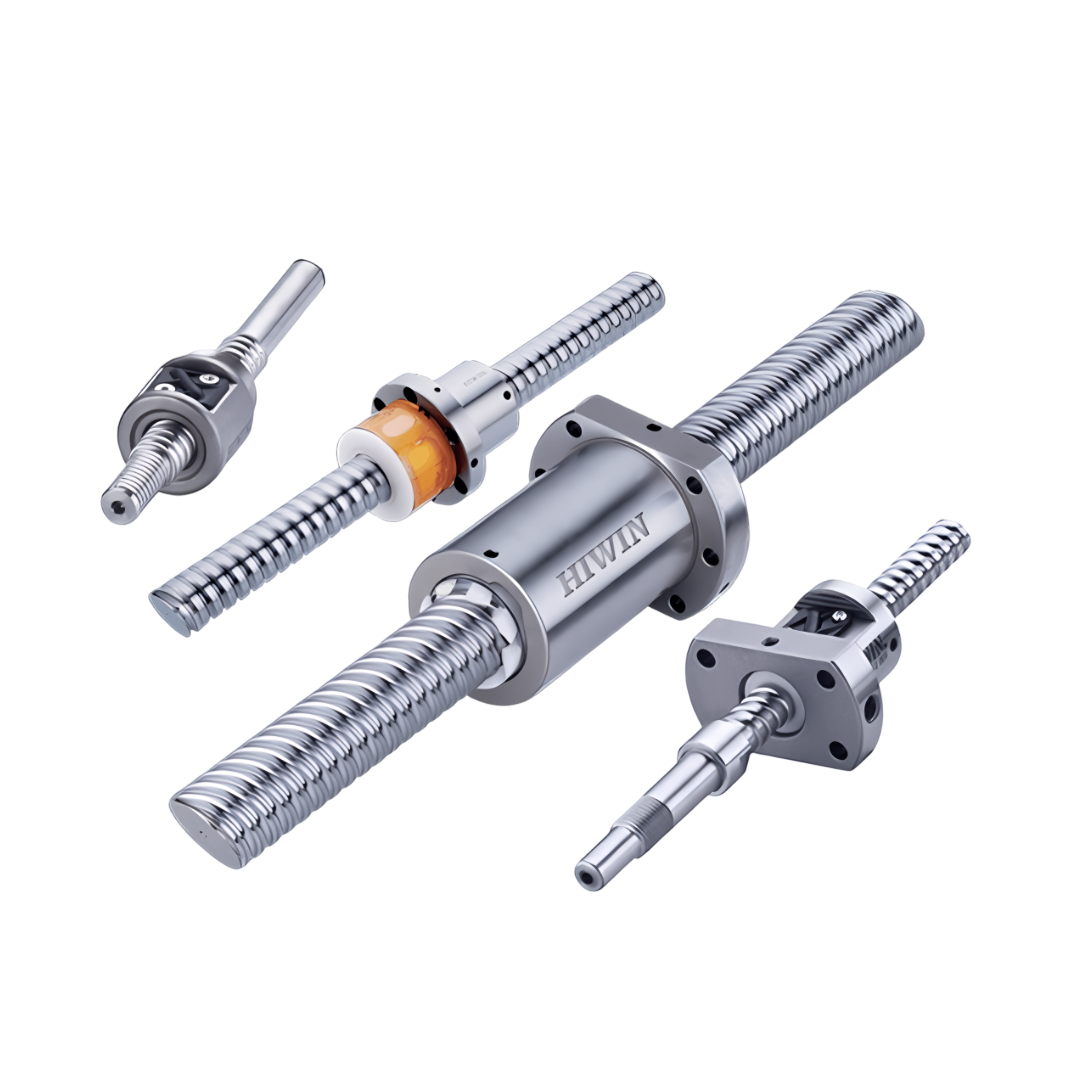

Ball Screw HIWIN PFDW Type 1 32-5B1 ขนาด 32x5 (บอลสกรู)
Ball Screw HIWIN PFDW Type 1 32-5B1 ขนาด 32x5 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,265.90 ฿
ราคาปกติ
ราคาโปรโมชัน
1,265.90 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN PFDW Type 1 32-5B1 ขนาด 32x5 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบมาเพื่อให้การเคลื่อนที่เชิงเส้นมีความแม่นยำสูงและราบรื่น
- ลดแรงเสียดทาน ทำให้ประหยัดพลังงานและเพิ่มประสิทธิภาพในการทำงาน
- โครงสร้างแข็งแรง ทนต่อแรงบิดและแรงกด ทำงานได้ต่อเนื่องและมีอายุการใช้งานยาวนาน
- มีความเสถียรในการทำงาน ลดการสั่นสะเทือนและเสียงรบกวน
การติดตั้ง
- ติดตั้งบนโครงสร้างที่มั่นคงและตรงแนวเพื่อให้ลูกบอลสามารถวิ่งในร่องได้อย่างแม่นยำ
- ต้องปรับตั้งแกนและตัวบล็อกให้อยู่ในตำแหน่งที่ถูกต้องเพื่อป้องกันการสึกหรอ
- ใช้การหล่อลื่นที่เหมาะสมเพื่อรักษาประสิทธิภาพและยืดอายุการใช้งาน
- ควรตรวจสอบความแน่นของชุดยึดอย่างสม่ำเสมอเพื่อให้การทำงานเป็นไปอย่างราบรื่น
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC, เครื่องจักรอัตโนมัติ และระบบขับเคลื่อนเชิงเส้น
- ใช้งานได้ดีทั้งในงานที่ต้องเคลื่อนที่ซ้ำ ๆ และงานต่อเนื่อง
- เหมาะสำหรับระบบที่ต้องการประสิทธิภาพสูง ลดแรงเสียดทานและการสึกหรอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 32-5B1 |
| Size Nominal Dia. | 32 |
| Size Lead | 5 |
| Ball Dia. | 3.175 |
| PCD | 32.6 |
| RD | 29.324 |
| Circuits | 2.5x1 |
| Stiffness K (kgf/µm) | 55 |
| Dynamic Load 1x10^6 revs C(kgf) | 1039 |
| Static Load Co(kgf) | 2833 |
| Nut D | 58 |
| Nut L | 91 |
| Flange F | 33 |
| Flange T | 85 |
| Flange BCD-E | 71 |
| Bolt X | 6.6 |
| Bolt Y | 11 |
| Bolt Z | 6.5 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทผลิตภัณฑ์ | Ball Screw – PFDW Type 1 |
| โครงสร้าง | ประกอบด้วยแกนบอลสกรูและน็อตบอลสกรู มีร่องลูกบอลและวงแหวนรีเทนเนอร์สำหรับหมุนวนลูกบอลอย่างต่อเนื่อง |
| การทำงาน | ให้การเคลื่อนที่เชิงเส้นแม่นยำ ลดแรงเสียดทาน และเพิ่มประสิทธิภาพการถ่ายทอดแรง |
| ความแม่นยำ | ให้ความแม่นยำสูงทั้งในตำแหน่งและความเร็ว เหมาะกับงานที่ต้องการความละเอียด |
| การรับแรง | รองรับแรงในแนวแกนได้ดี เหมาะกับงานอุตสาหกรรมและเครื่องจักรอัตโนมัติ |
| การหล่อลื่น | รองรับการหล่อลื่นด้วยจาระบีหรือระบบหล่อลื่นต่อเนื่องเพื่อยืดอายุการใช้งาน |
| วัสดุ | ใช้เหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งและเจียรผิวเพื่อความทนทาน |
| การบำรุงรักษา | ออกแบบให้ถอดประกอบง่าย ตรวจสอบและซ่อมบำรุงสะดวก |
| การใช้งานทั่วไป | ใช้ในเครื่องจักร CNC, เครื่องอัตโนมัติ, หุ่นยนต์ และอุปกรณ์ที่ต้องการความแม่นยำสูงในการเคลื่อนที่เชิงเส้น |
