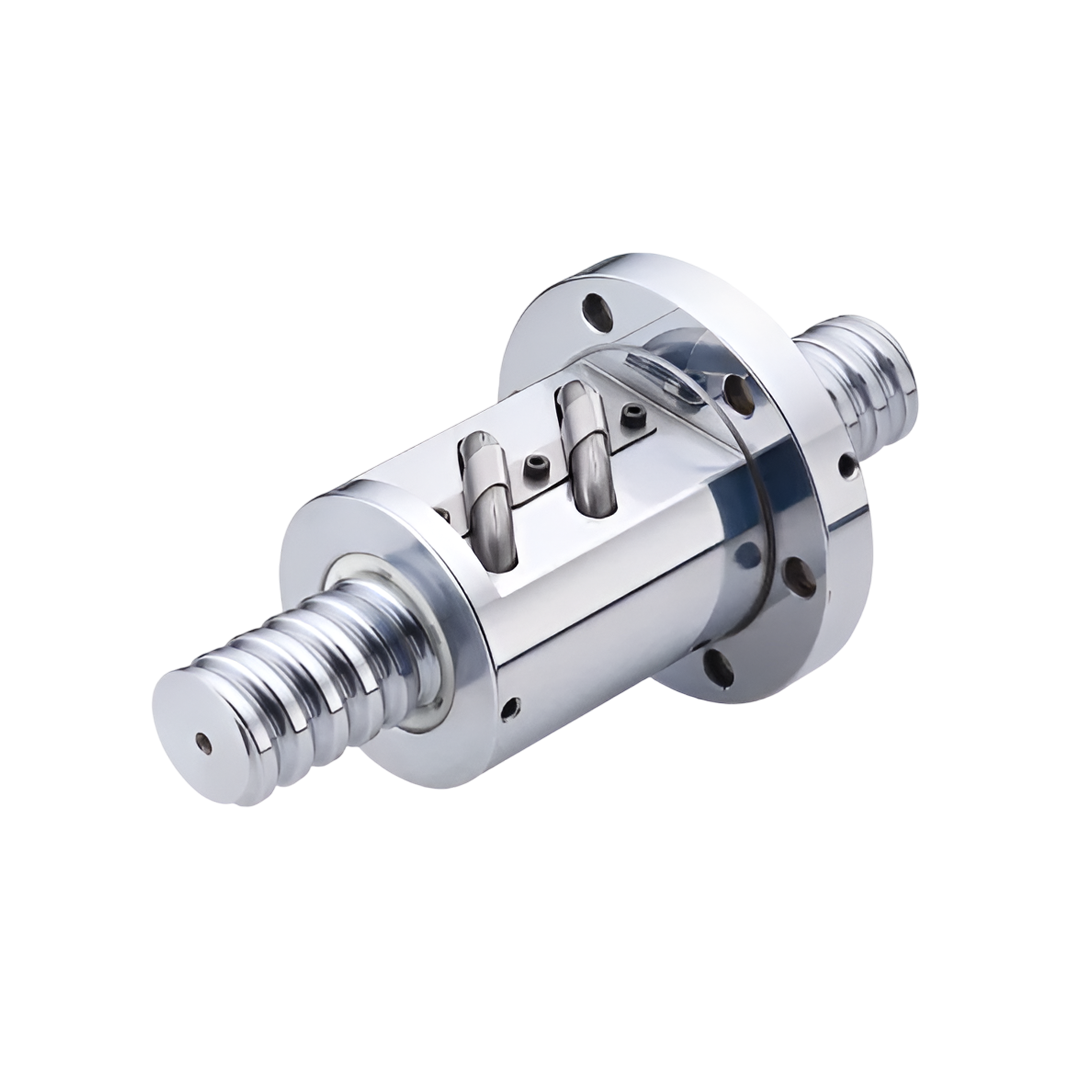

Ball Screw HIWIN FSV Type 20-6C1 ขนาด 20x6 (บอลสกรู)
Ball Screw HIWIN FSV Type 20-6C1 ขนาด 20x6 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,870.77 ฿
ราคาปกติ
ราคาโปรโมชัน
1,870.77 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FSV Type 20-6C1 ขนาด 20x6 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FSV Type ถูกออกแบบเพื่อ รองรับงานที่ต้องการความแม่นยำสูงและความเร็วสูง
- โครงสร้างช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่เป็นไปอย่าง ราบรื่นและต่อเนื่อง
- ผลิตจากวัสดุคุณภาพสูงและผ่านกระบวนการมาตรฐาน ทำให้มี ความแข็งแรงและอายุการใช้งานยาวนาน
- ระบบหมุนเวียนลูกบอลช่วยรองรับแรงทั้งแนวรัศมีและแนวแกนได้อย่างมีประสิทธิภาพ
- ลดเสียงรบกวนและช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องจักร
การติดตั้ง
- ควรติดตั้งบนฐานหรือโครงสร้างที่มั่นคง เพื่อป้องกันการสั่นสะเทือนและการบิดตัวของแกน
- ตรวจสอบแนวแกนให้ตรงและเรียบ เพื่อให้การเคลื่อนที่มีความแม่นยำสูง
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพการใช้งาน เพื่อป้องกันการสึกหรอและความร้อนสะสม
- ป้องกันฝุ่นละอองและสิ่งสกปรกเข้าสู่ร่องเกลียวและระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความแม่นยำสูงและความเร็วสูง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้น
- รองรับการทำงานต่อเนื่องโดยไม่สูญเสียประสิทธิภาพ
- การเคลื่อนที่ราบเรียบ ลดแรงสั่นสะเทือนและเสียงรบกวน ช่วยเพิ่มคุณภาพงานที่ผลิต
- การดูแลรักษาอย่างสม่ำเสมอ เช่น การหล่อลื่นและการป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 20-6C1 |
| Size Nominal Dia. | 20 |
| Size Lead | 6 |
| PCD | 3.969 |
| RD | 20.8 |
| Ball Dia. | 16.744 |
| Circuits | 3.5x1 |
| Stiffness K (kgf/µm) | 28 |
| Dynamic Load C(kgf) | 1512 |
| Static Load Co(kgf) | 3041 |
| Nut D | 36 |
| Nut L | 66 |
| Flange F | 60 |
| Flange T | 12 |
| Flange BCD-E | 47 |
| Return Tube W | 28 |
| Return Tube H | 27 |
| Bolt X | 5.5 |
| Bolt Y | 9.5 |
| Bolt Z | 5.5 |
| Fit S | 12 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FSV – Ball Screw |
| โครงสร้าง (Structure) | แบบฟลันจ์มาตรฐาน (Standard Flanged Single Nut – V Type) |
| การนำทางของบอล (Ball Circulation Method) | End Deflector System ออกแบบให้ลูกบอลหมุนกลับอย่างราบรื่น |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ISO Standard) |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รองรับโหลดได้สูง เหมาะกับงานที่ต้องการความเร็วและความแม่นยำ |
| คุณสมบัติเพิ่มเติม (Feature) | ลด Backlash, เดินเรียบ, ลดเสียงรบกวน |
| การใช้งานทั่วไป (Applications) | เครื่อง CNC, เครื่องจักรอัตโนมัติ, แขนกลอุตสาหกรรม, เครื่องมือแพทย์ |
