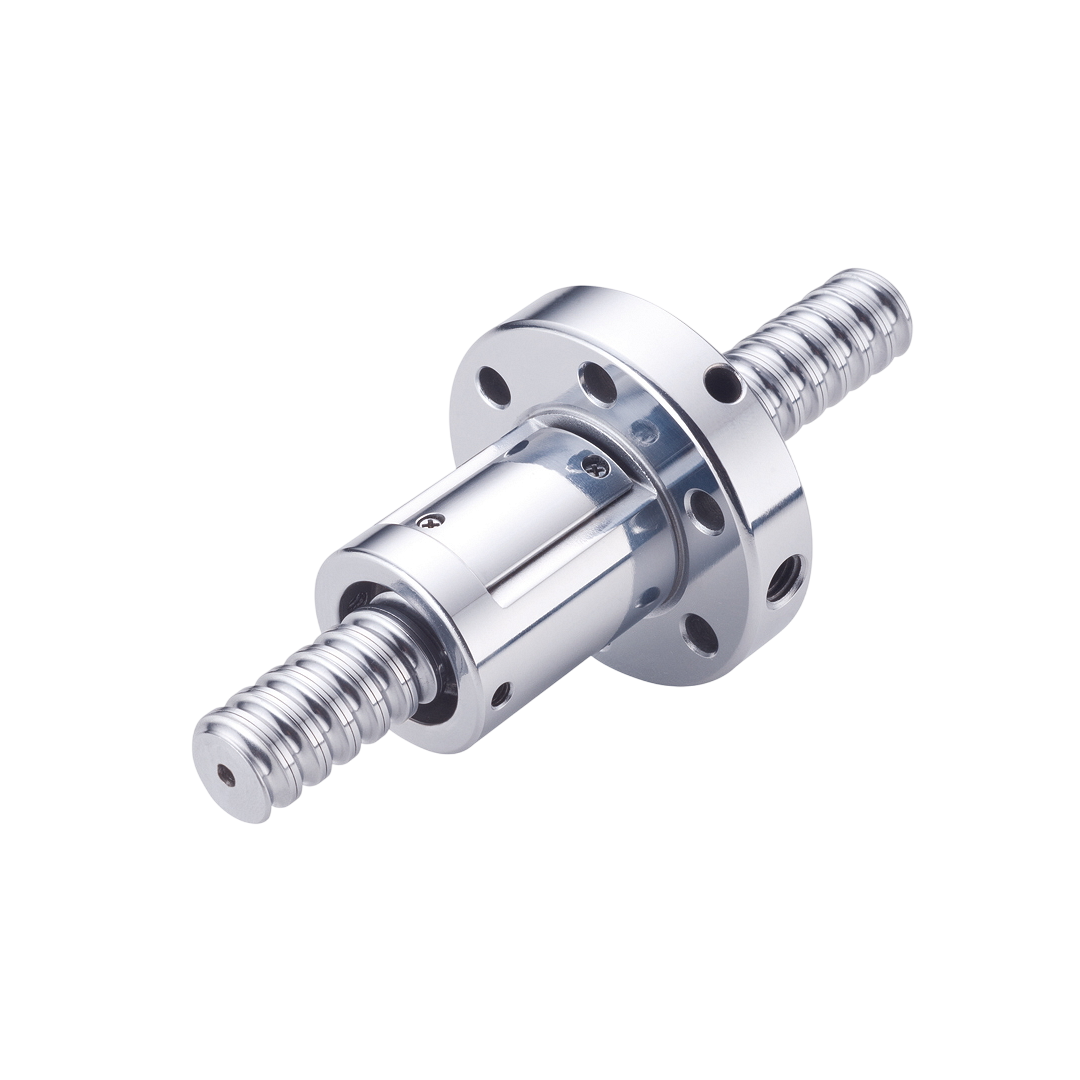

Ball Screw HIWIN FSI Type 20-4T3 ขนาด 20x4 (บอลสกรู)
Ball Screw HIWIN FSI Type 20-4T3 ขนาด 20x4 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,460.60 ฿
ราคาปกติ
ราคาโปรโมชัน
3,460.60 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FSI Type 20-4T3 ขนาด 20x4 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FSI Type ถูกออกแบบมาเพื่อ การทำงานที่ต้องการความแม่นยำสูงและความเสถียรในการเคลื่อนที่
- มีโครงสร้างที่เน้นความแข็งแรงและทนทาน สามารถใช้งานได้อย่างต่อเนื่องโดยไม่สูญเสียประสิทธิภาพ
- ระบบหมุนเวียนลูกบอลได้รับการพัฒนาให้ทำงานได้อย่าง ราบรื่น ลดแรงเสียดทานและการสึกหรอ
- ผลิตจากวัสดุคุณภาพสูงและผ่านกระบวนการมาตรฐาน ทำให้มี อายุการใช้งานยาวนานและเชื่อถือได้
- ออกแบบมาเพื่อให้รองรับงานที่ต้องการความเงียบและลดแรงสั่นสะเทือนของเครื่องจักร
การติดตั้ง
- ควรติดตั้งบนฐานหรือโครงสร้างที่มั่นคง เพื่อป้องกันการสั่นสะเทือนและการบิดตัวของแกน
- ตรวจสอบการจัดศูนย์แนวแกนให้ตรงและเรียบ เพื่อให้ได้ความแม่นยำสูงสุดในการเคลื่อนที่
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพการใช้งาน เพื่อป้องกันการสึกหรอและความร้อนสะสม
- ป้องกันสิ่งสกปรก ฝุ่นละออง และเศษโลหะเข้าสู่ระบบหมุนเวียนลูกบอล
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ ความแม่นยำสูงและความเสถียร เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบอุตสาหกรรมที่ใช้การเคลื่อนที่เชิงเส้น
- รองรับการทำงานต่อเนื่องโดยยังคงคุณภาพการเคลื่อนที่ที่ราบเรียบ
- ลดเสียงรบกวนและแรงสั่นสะเทือน ทำให้คุณภาพชิ้นงานดีขึ้น
- หากมีการดูแลรักษาอย่างสม่ำเสมอ เช่น การหล่อลื่นและการป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 20-4T3 |
| Size Nominal Dia. | 20 |
| Size Lead | 4 |
| Ball Dia. | 2.381 |
| PCD | 20.25 |
| RD | 17.792 |
| Circuits | 3 |
| Stiffness K (kgf/µm) | 17 |
| Dynamic Load 1x10^6 revs C(kgf) | 509 |
| Static Load Co(kgf) | 1134 |
| Nut D | 36 |
| Nut L | 40 |
| Flange F | 59 |
| Flange T | 10 |
| Flange BCD-E | 47 |
| Bolt X | 5.5 |
| Bolt Y | 9.5 |
| Bolt Z | 5.5 |
| Fit S | 12 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FSI – Ball Screw |
| โครงสร้าง (Structure) | แบบนัททรงกระบอกมีเกลียวภายใน (Cylindrical Single Nut with Internal Thread) |
| การนำทางของบอล (Ball Circulation Method) | End Deflector System เพื่อให้ลูกบอลหมุนกลับได้ราบรื่น |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ISO Standard) |
| ค่าประสิทธิภาพเชิงกล (Efficiency) | มากกว่า 90% |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รองรับโหลดได้ดี เหมาะสำหรับงานที่ต้องการความแม่นยำสูง |
| คุณสมบัติเพิ่มเติม (Feature) | ขนาดกะทัดรัด ประหยัดพื้นที่, ลด Backlash, รองรับ Preload |
| การใช้งานทั่วไป (Applications) | เครื่องจักรอัตโนมัติ, แขนกล, เครื่องมือแพทย์, อุปกรณ์อุตสาหกรรมความแม่นยำสูง |
