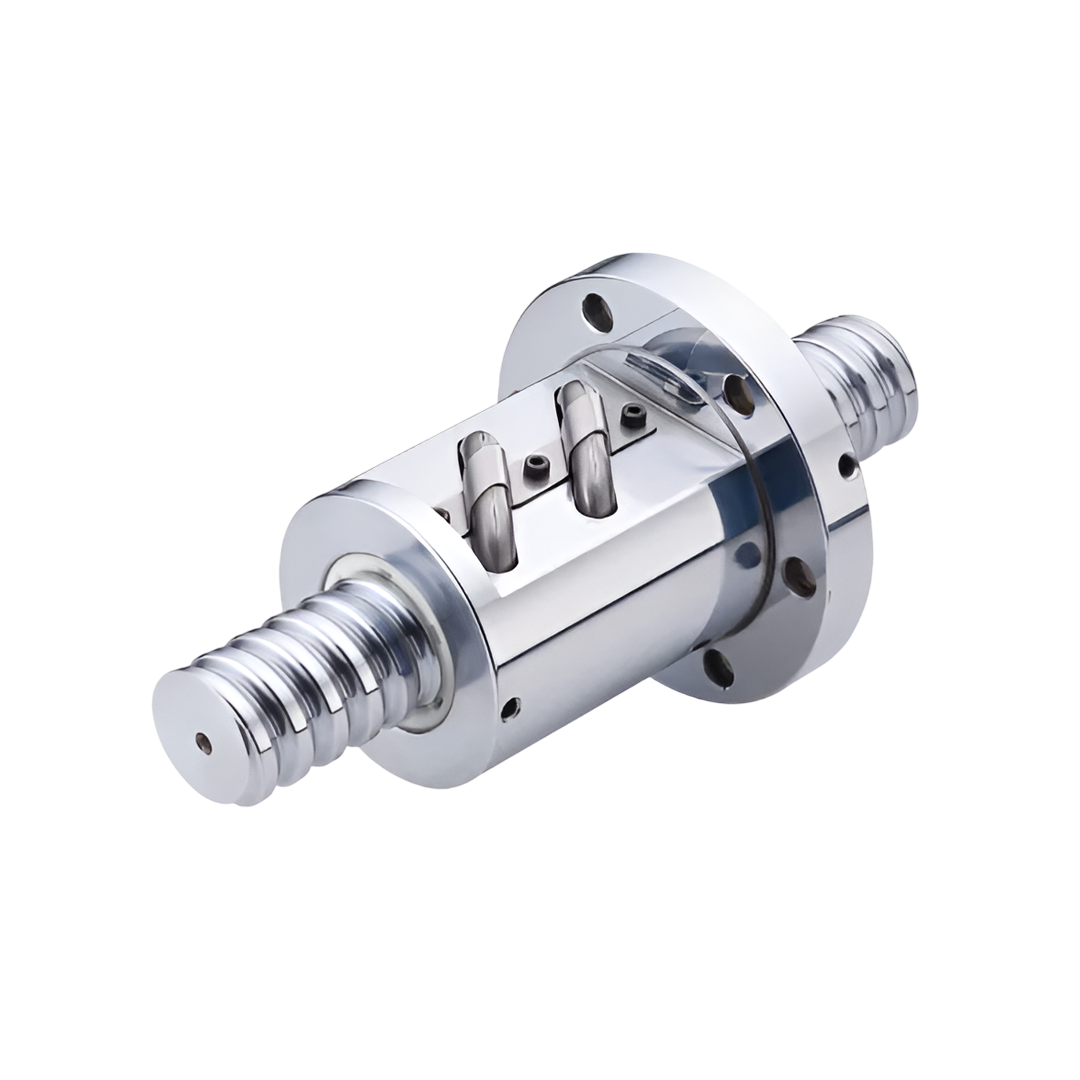

Ball Screw HIWIN FDV Type 100-12B2 ขนาด 100x12 (บอลสกรู)
Ball Screw HIWIN FDV Type 100-12B2 ขนาด 100x12 (บอลสกรู)
HIWIN
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
9,569.70 ฿
ราคาปกติ
ราคาโปรโมชัน
9,569.70 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Ball Screw HIWIN FDV Type 100-12B2 ขนาด 100x12 (บอลสกรู)
Ball Screw (บอลสกรู) คืออุปกรณ์เชิงกลที่ใช้ในการแปลงการเคลื่อนที่แบบหมุน (Rotary Motion) ให้กลายเป็นการเคลื่อนที่เชิงเส้น (Linear Motion) โดยอาศัยการกลิ้งของเม็ดลูกบอลเล็ก ๆ ระหว่างแกนสกรู (Screw Shaft) และนัท (Ball Nut) ซึ่งการทำงานลักษณะนี้ช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่ราบรื่น มีประสิทธิภาพสูง และใช้แรงขับน้อยกว่าการใช้สกรูทั่วไป
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- Ball Screw รุ่น FDV Type ออกแบบมาเพื่อ รองรับงานที่ต้องการความแม่นยำสูงและความทนทานต่อการใช้งานหนัก
- โครงสร้างช่วยลดแรงเสียดทาน ทำให้การเคลื่อนที่เป็นไปอย่าง ราบรื่นและต่อเนื่อง
- ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการมาตรฐาน ทำให้มี ความแข็งแรงและอายุการใช้งานยาวนาน
- ระบบหมุนเวียนลูกบอลช่วยรองรับแรงทั้งแนวรัศมีและแนวแกนได้อย่างมีประสิทธิภาพ
- ออกแบบเพื่อให้ลดการสูญเสียพลังงาน ช่วยให้เครื่องจักรทำงานได้เร็วขึ้นและมีประสิทธิภาพ
การติดตั้ง
- ควรติดตั้งบนโครงสร้างหรือฐานที่มั่นคง เพื่อลดแรงสั่นสะเทือนและป้องกันการบิดตัวของแกน
- ตรวจสอบแนวแกนของ Ball Screw ให้ตรงและเรียบ เพื่อให้ได้ความแม่นยำสูงสุด
- ใช้น้ำมันหล่อลื่นหรือจาระบีที่เหมาะสมกับสภาพการใช้งาน เพื่อป้องกันการสึกหรอและความร้อนสะสม
- ป้องกันฝุ่นละอองหรือสิ่งสกปรกเข้าสู่ระบบหมุนเวียนลูกบอล เพื่อรักษาประสิทธิภาพ
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการ ความแม่นยำสูงและการทำงานต่อเนื่อง เช่น เครื่อง CNC เครื่องจักรอัตโนมัติ และระบบเคลื่อนที่เชิงเส้น
- รองรับการทำงานในสภาวะโหลดสูง โดยยังคงประสิทธิภาพและความราบรื่น
- การเคลื่อนที่ราบเรียบ ลดแรงสั่นสะเทือนและเสียงรบกวน เพิ่มคุณภาพงานที่ผลิต
- การบำรุงรักษาที่ถูกต้อง เช่น การหล่อลื่นและป้องกันสิ่งสกปรก จะช่วยยืดอายุการใช้งานและลดค่าใช้จ่ายในการซ่อมบำรุง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Model | 100-12B2 |
| Size Nominal Dia. | 100 |
| Size Lead | 12 |
| Ball Dia. | 7.938 |
| PCD | 101.8 |
| RD | 93.688 |
| Circuits | 2.5x2 |
| Stiffness K (kgf/µm) | 301 |
| Dynamic Load 1x10^6 revs C(kgf) | 10761 |
| Static Load Co(kgf) | 44596 |
| Nut D | 145 |
| Nut L | 240 |
| Flange F | 209 |
| Flange T | 28 |
| Flange BCD-E | 173 |
| Return Tube W | 112 |
| Return Tube H | 76 |
| Bolt X | 18 |
| Bolt Y | 26 |
| Bolt Z | 17.5 |
| Fit S | 50 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูล |
| ประเภท (Type) | FDV – Ball Screw |
| โครงสร้าง (Structure) | แบบฟลันจ์คู่ (Flanged Double Nut – V Type) |
| การนำทางของบอล (Ball Circulation Method) | End Deflector หรือ Return Pipe ขึ้นกับรุ่นและขนาด |
| ความแม่นยำมาตรฐาน (Accuracy Grade) | C0 – C10 (ISO Standard) |
| ความสามารถในการรับน้ำหนัก (Load Capacity) | รับโหลดได้สูง เนื่องจากใช้ Double Nut เพิ่มพื้นที่สัมผัสและลด Backlash |
| คุณสมบัติเพิ่มเติม (Feature) | ปรับ Preload ได้ง่าย, ลด Backlash, เดินเรียบและแม่นยำสูง |
| การใช้งานทั่วไป (Applications) | เครื่องจักร CNC, เครื่องกัดความละเอียดสูง, ระบบอัตโนมัติ, เครื่องมือแพทย์ |
