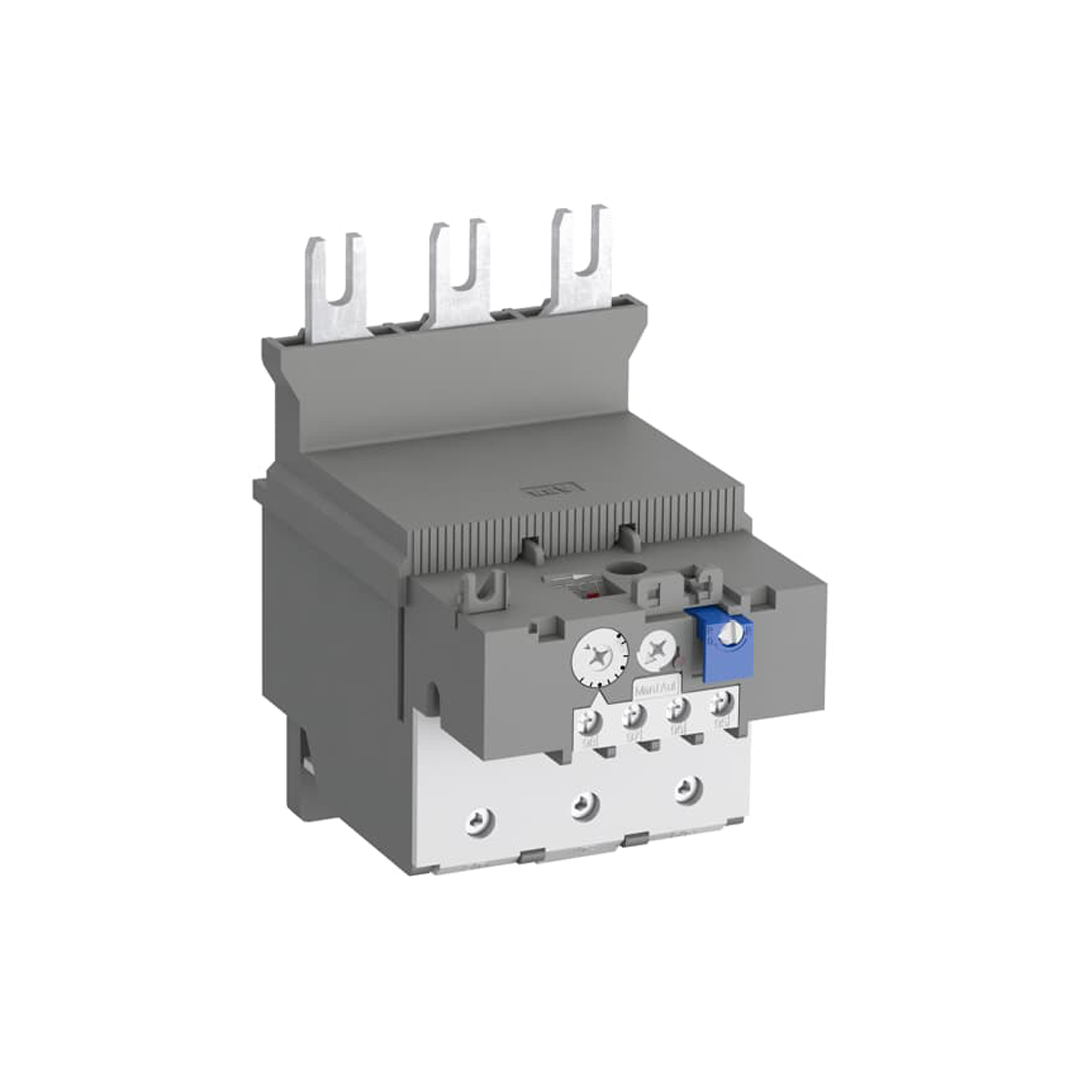

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF116-AF143 รหัสสินค้า TF140DU-142

รหัสสินค้า TF140DU-142 จากแบรนด์ ABB คือโอเวอร์โหลดรีเลย์สเปกสูงสุดในกลุ่มสำหรับคอนแทคเตอร์ AF116-AF143 อุปกรณ์นี้ทำหน้าที่ปกป้องมอเตอร์ขนาดใหญ่จากการกินกระแสเกินลิมิตโดยอาศัยหลักการความร้อนในการหน่วงเวลาทริปอย่างแม่นยำ เทคโนโลยีวิศวกรรมของ ABB โดดเด่นที่การทนทานต่อสภาวะแวดล้อมที่ท้าทาย และระบบตรวจจับเฟสไม่สมดุลที่เหนือชั้น ช่วยปกป้องอุปกรณ์ที่มีมูลค่าสูงจากการถูกทำลายด้วยความร้อนสะสม ทำให้วิศวกรสามารถวางแผนบำรุงรักษาเชิงป้องกันได้อย่างมีประสิทธิภาพและรักษาเสถียรภาพของการดำเนินการได้อย่างเต็มที่

คุณสมบัติ

• เป็นรุ่นพิกัดสูงสุดในเฟรมนี้ที่เหมาะกับการติดตั้งชนกับคอนแทคเตอร์ AF116-AF143
• รหัส TF140DU-142 พร้อมรับมือกับสภาวะโอเวอร์โหลดของระบบปั๊มน้ำขนาดใหญ่มาก
• มีเทคโนโลยีวิเคราะห์สภาวะเฟสหายที่สั่งหยุดมอเตอร์ก่อนจะเกิดการไหม้ของขดลวด
• หน้าปัดโปร่งแสงบริเวณแผงควบคุมช่วยกันฝุ่น พร้อมให้วิศวกรตรวจสอบค่าได้ง่าย
• โครงสร้างมีการหุ้มฉนวนป้องกันแบบลึก เพื่อความปลอดภัยขั้นสูงสุดในการซ่อมบำรุง

ข้อมูลจำเพาะ

• รหัสแอมป์สูงสุดของซีรีส์ 140 คือ TF140DU-142 ซึ่งออกแบบมาเพื่อแอปพลิเคชันพิกัดสูงถึง 142 แอมแปร์
• จุดยึดสกรูและตัวเชื่อมต่อถูกเสริมแรงเพื่อรองรับน้ำหนักเมื่อประกอบกับตัวคอนแทคเตอร์ AF116-AF143
• ระบบป้องกันกระแสพุ่งสูงและภาวะโรเตอร์ล็อกทำงานได้อย่างเด็ดขาด ช่วยรักษาขดลวดของมอเตอร์ 142A
• โหมดออโต้รีเซ็ตและแมนนวลรีเซ็ตมีกลไกป้องกันการสับเปลี่ยนโดยไม่ได้ตั้งใจ (Tamper-proof)
• การทดสอบความพร้อมของหน้าสัมผัสสามารถทำได้โดยตรงบนหน้าปัดโดยไม่ต้องพึ่งพาระบบโหลดจริง

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Listed circuit breaker
TF140DU-142 / TF140DU-142-V1000	142 A	10 kA	250 A, K5 / RK5	100 kA	250 A, Class J	100 kA	250 A

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 142 แอมแปร์ (ระบุเฉพาะรหัส TF140DU-142)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF116-AF143 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF140DU-142
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 142 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF116-AF143
