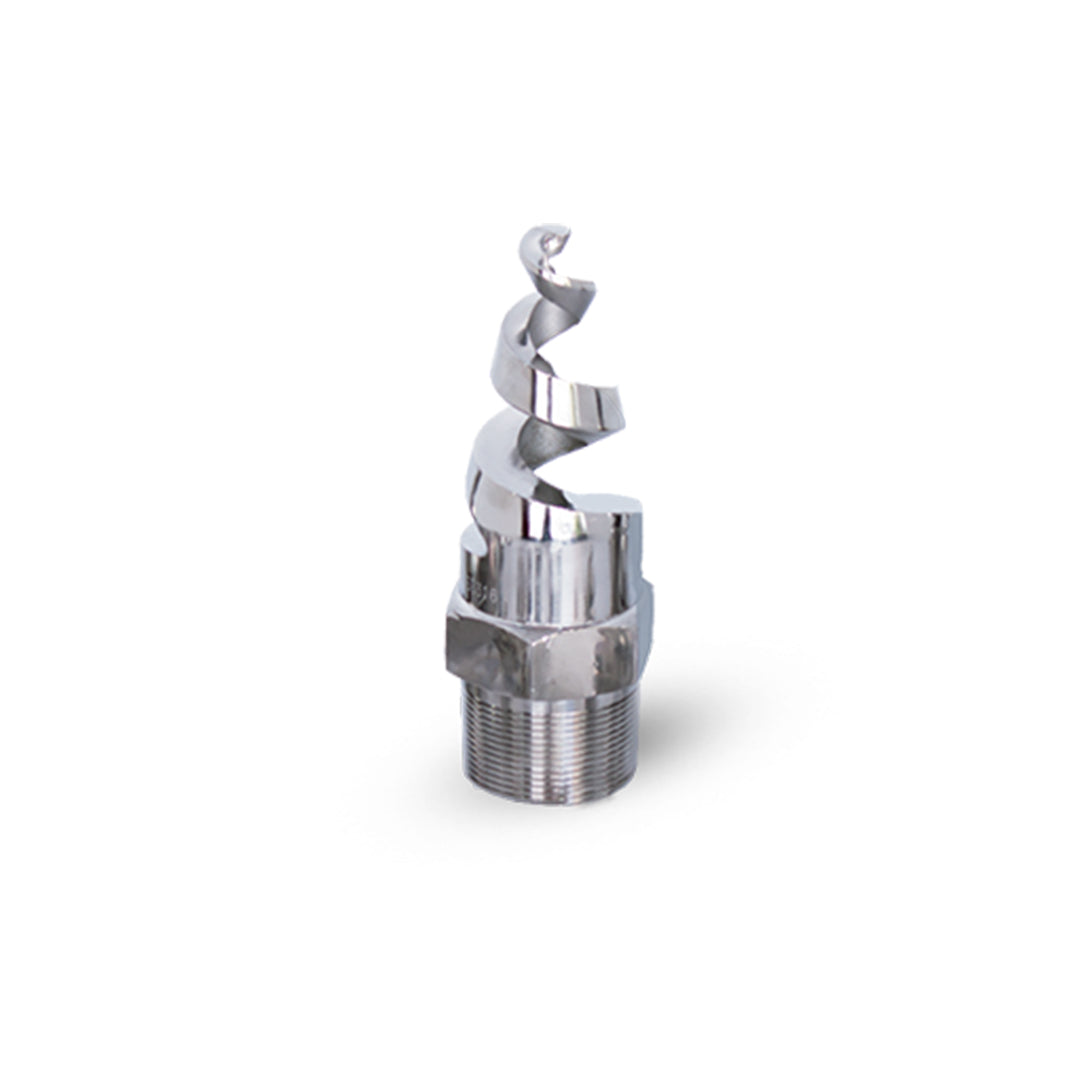

หัวสเปรย์ Nozzle Inter spray FSR code 3/8 DJ

Spiral spray nozzle หัวสเปรย์ฉีดน้ำมีรูปแบบการสเปรย์เป็นทรงกรวยเต็มพื้นที่ ออกแบบพิเศษให้เป็นหัวฉีดสเปรย์ชิ้นเดียวไร้รอยต่อทำให้มีความเร็วในการไหลสูงและช่วยลดการอุดตันภายในได้ดี ใช้กับงานได้หลากหลายแนะนำสำหรับระบบ Wet Scrubber

คุณสมบัติ

• ทนความร้อน ทนการกัดกร่อนได้ดี
• ออกแบบให้มีช่องทางการไหลของน้ำที่รวดเร็ว
• กระจายน้ำได้วงกว้าง
• โครงสร้างภายในไม่ซับซ้อน บำรุงรักษาง่าย

ข้อมูลจำเพาะ

• สแตนเลส S316
• พลาสติก PP, POM, PTFE

การใช้งาน

• การขัดด้วยก๊าซ
• เครื่องขัดแบบเปียก
• การทำความเย็น
• กระบวนการทางเคมี
• ระบบดับเพลิง

ข้อมูลทางเทคนิค

Model	Pipe Conn. Size BSPT	Spray Angle					Spray Code	Free Pass	Orifice	Spray Capacity (L/min)
		60	90	120	150	170		Dia. (mm)	Dia. (mm)	0.5 Bar	1.5 Bar	3 Bar	5 Bar	10 Bar	15 Bar
FSR	1/4	•	•	•	•	•	JG	2.38	2.38	2.2	3.9	5.5	7.1	10.1	16.3
		•	•	•	•	•	AC	3.18	3.18	4.1	7.3	10.3	13.2	18.7	30.5
		•	•	•	•	•	BJ	3.18	3.97	6.4	11.2	15.8	20.4	28.8	46.8
	3/8	•	•	•	•	•	CJ	3.18	4.76	9.6	16.7	23.7	30.6	43.2	68.3
		•	•	•	•	•	DJ	3.18	5.56	13.1	22	32.1	41.3	54.8	91.2
		•	•	•	•	•	EC	3.18	6.35	17.1	30	41.8	54.2	76.4	121
		•	•	•	•	•	HB	3.18	7.94	26.6	46	65.1	84.1	119	187
	1/2	•	•	•	•	•	ABJ	4.76	9.53	38.8	67	95.1	123	174	270
		•	•	•	•	•	AFD	4.76	11.1	53.2	92	130	168	238	370
	3/4	•	•	•	•	•	BAJ	4.76	12.7	67.7	117	166	214	303	480
	1	•	•	•	•	•	CDJ	6.35	15.9	108	190	264	341	483	775
		•	•	•	•	•	DGJ	6.35	19.1	153	260	375	484	685	1070
	1-1/2	•	•	•	•	•	FDJ	7.94	22.2	208	355	509	657	980	1460
		•	•	•	•	•	HBJ	7.94	25.4	272	455	667	861	1220	1870
		•	•	•	•	•	IFJ	7.94	28.6	309	535	758	978	1380	2190
	2	•	•	•	•	•	ADJJ	11.1	34.9	451	780	1110	1430	2020	3190
		•	•	•	•	•	AGHJ	11.1	38.1	570	995	1400	1800	2550	4060
	3	•	•	•	•	•	BEFJ	14.3	44.5	825	1430	2020	2020	3690	5830
		•	•	•	•	•	CCFJ	14.3	50.8	1090	1880	2680	3460	4891	7660

เอกสารข้อมูล

หัวสเปรย์ Nozzle Inter spray FSR code 3/8 DJ Data sheet
