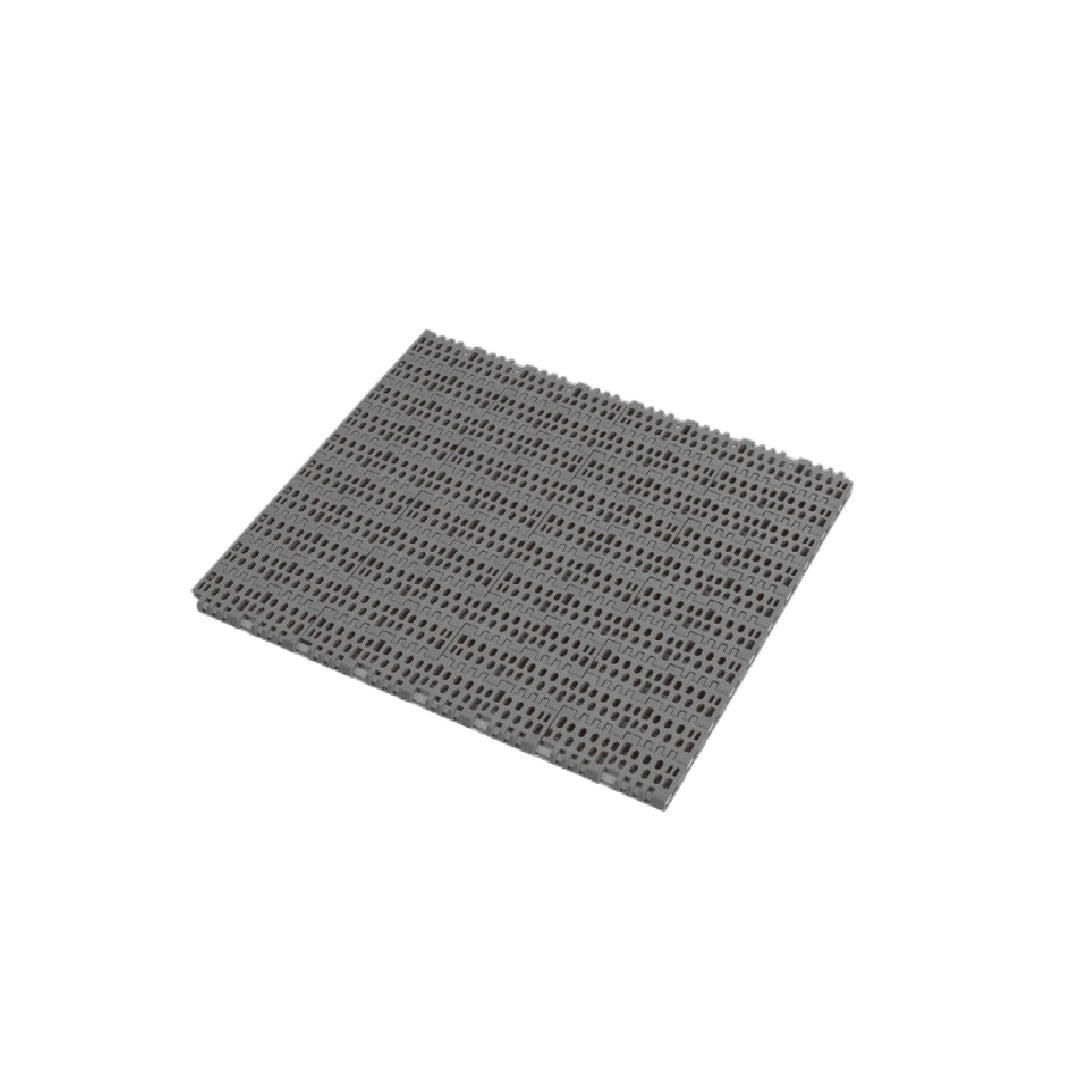

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
11,390.00 ฿
11,390.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3086-K WT3086-K1190-LFG

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT3086-K WT3086-K1190-LFG สายพานลำเลียงพลาสติก WT3086-K Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงและเหมาะสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูง รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT3086-K Series

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • ขับเคลื่อนร่วมแกนกับ WT1500 Series ได้ (Can be able to drive coaxially with the WT1500 series): สามารถขับเคลื่อนร่วมแกนกับสายพานรุ่น WT1500 Series ได้เนื่องจากมีระยะพิตช์ 30 มม.
  • โครงสร้างเรียบง่าย (Simple structure): โครงสร้างที่เรียบง่ายซึ่งประกอบด้วยชิ้นส่วนเพียงสี่ชิ้น ช่วยให้การเปลี่ยนชิ้นส่วนทำได้ง่ายและลดเวลาในการบำรุงรักษา
  • พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกิน
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF - NILF WR HG E MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue - Dark gray Dark green Navy blue Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 10.5 {1070} 8.0 {816} 10.5 {1070} 7.8 {796} 10.5 {1070}
Chain mass kg/m² 6.0
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to 80
Pin material Polypropylene Polypropylene
Plug material Polyacetal Polyacetal
Plug color Yellow Yellow
Available △ △ △ ○ △ ○ △ △ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนข้อโซ่ต่อหน่วย (ความกว้างของโซ่): 200 (K170 ถึง 425), 100 (K510 ถึง 850), 70 (K935 ถึง 1190), 50 (K1275 ถึง 1785), 40 (มากกว่า K1870)

High-Function Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark - B BL LFW LFG LFB ALF - NILF WR HG E MWS SE MF UVR
Link color Gray Blue Sky blue White Green Brown Light blue - Dark gray Dark green Navy blue Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 10.5 {1070} 8.0 {816} 10.5 {1070} 7.8 {796} 10.5 {1070}
Chain mass kg/m² 6.0
Max. allowable speed m/min With lube 50 50 50
No lube
Operating temperature range °C 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to (65) 80 0 to 80 0 to 80
Pin material Polypropylene Polypropylene
Plug material Polyacetal Polyacetal
Plug color Yellow Yellow
Available △ △ △ ○ △ ○ △ △ △ △ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: สินค้าสั่งทำ “△”: สินค้าสั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนข้อโซ่ต่อหน่วย (ความกว้างของโซ่): 200 (K170 ถึง 425), 100 (K510 ถึง 850), 70 (K935 ถึง 1190), 50 (K1275 ถึง 1785), 40 (มากกว่า K1870)

Tsubaki Model Table

Chain width X Low friction/Wear resistant LFG Chain type
170 WT3086-K170-LFG
255 WT3086-K255-LFG
340 WT3086-K340-LFG
425 WT3086-K425-LFG
510 WT3086-K510-LFG
595 WT3086-K595-LFG
Chain width X Low friction/Wear resistant LFG Chain type
680 WT3086-K680-LFG
765 WT3086-K765-LFG
850 WT3086-K850-LFG
935 WT3086-K935-LFG
1020 WT3086-K1020-LFG
1105 WT3086-K1105-LFG
Chain width X Low friction/Wear resistant LFG Chain type
1190 WT3086-K1190-LFG
1275 WT3086-K1275-LFG
1360 WT3086-K1360-LFG
1445 WT3086-K1445-LFG
1530 WT3086-K1530-LFG

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 85 มม. ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,530 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนคือประมาณ -0.7% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนซึ่งจะได้รับผลกระทบจากอุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิพื้นฐาน 20°C
