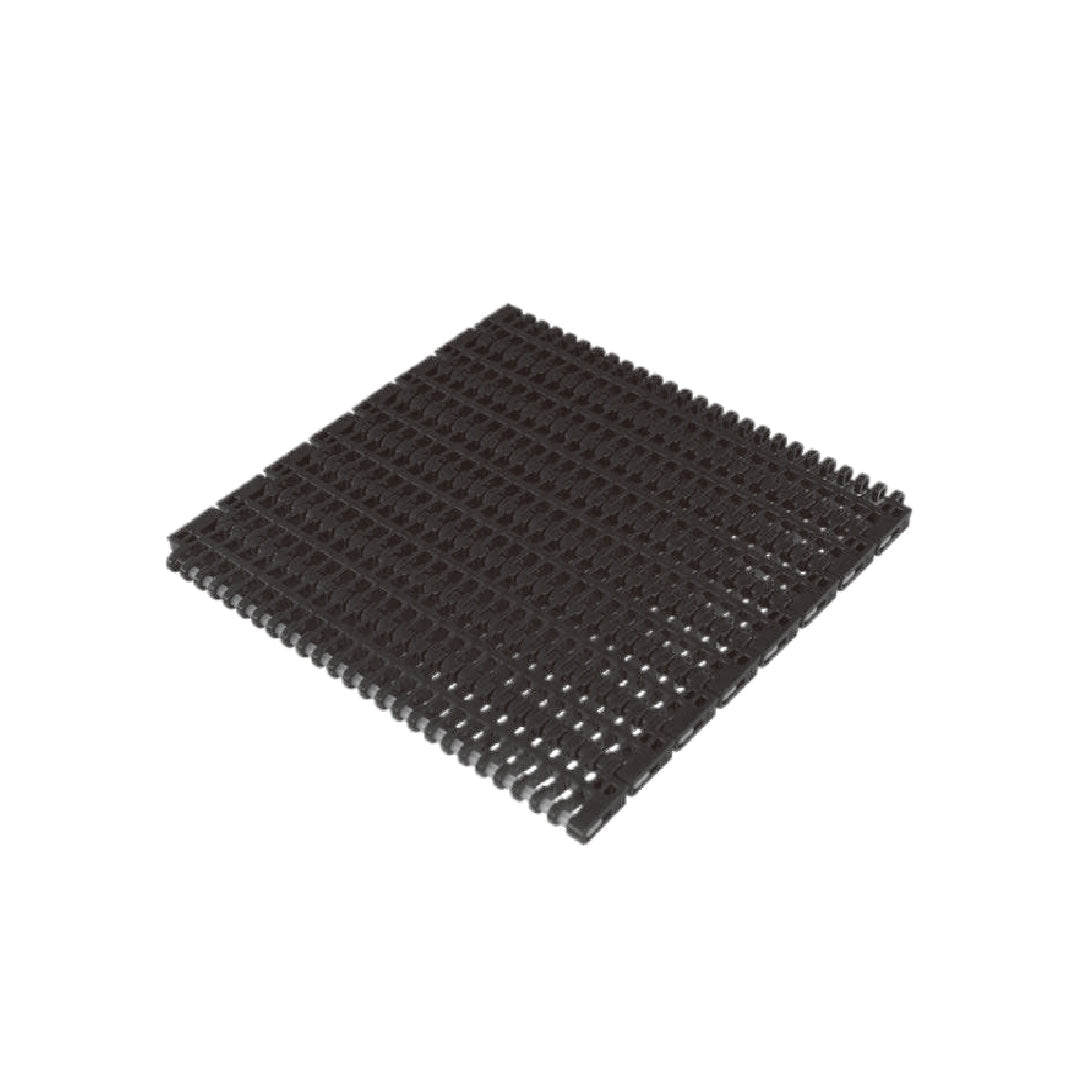

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2706-K WT2706-K51-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2706-K WT2706-K51-LFB

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
9,446.00 ฿
9,446.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2706-K WT2706-K51-LFB

สายพานพลาสติก TSUBAKI Plastic Modular Chain WT2706-K WT2706-K51-LFB สายพานลำเลียงพลาสติก WT2706-K Series เป็น สายพานลำเลียง ประเภท Straight Running (แบบวิ่งตรง) รุ่น Wide Type ออกแบบมาสำหรับการจัดการวัสดุจำนวนมากได้อย่างมีประสิทธิภาพ ด้วยโครงสร้างที่เป็นเอกลักษณ์ของการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (brick-layered array) ทำให้ สายพานพลาสติกโมดูลาร์ รุ่นนี้มีความแข็งแรงและอเนกประสงค์ เหมาะสำหรับการลำเลียงภาชนะ อาหาร และแผ่นยาง รายละเอียดสินค้าดังต่อไปนี้

คุณสมบัติ

คุณสมบัติเด่น สายพานลำเลียงแบบโมดูลาร์พลาสติก WT2706-K Series เ

  • การจัดการวัสดุจำนวนมาก (Mass handling): สามารถจัดการวัสดุจำนวนมากได้เนื่องจากการออกแบบให้มีพื้นที่ผิวในการลำเลียงที่กว้าง ซึ่งเกิดจากการรวมกันของโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ
  • เหมาะสำหรับการลำเลียงหลากหลาย (Suitable for conveying): เหมาะสำหรับการลำเลียงภาชนะ อาหาร และแผ่นยาง
  • พื้นผิวแบบมีรูพรุน (Perforated surface): พื้นผิวที่มีรูพรุนมีประสิทธิภาพในการระบายน้ำและน้ำมันหล่อลื่นส่วนเกิน
  • น้ำหนักเบาและง่ายต่อการจัดการ (Lightweight and easy-handling): เนื่องจากสายพานทั้งหมดทำจากพลาสติก ทำให้มีน้ำหนักเบาและง่ายต่อการติดตั้งและบำรุงรักษา

Standard Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark B BL - LFW LFG LFB ALF - NILF WR HG HTW E MWS SE MF UVR
Link color Blue Sky blue Gray White Green Brown Light blue - Dark gray Dark green Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 15.4 {1570} 7.7 {785} 10.8 {1099} 15.4 {1570} 11.4 {1162} 15.4 {1570}
Chain mass kg/m² 5.8 4.0 5.8
Max. allowable speed m/min With lube 50 50 50 50
No lube
Operating temperature range °C -20 to (60) 80 -20 to (60) 80 -20 to (60) 80 5 to 105 -20 to (60) 80 -20 to 80 -20 to (60) 80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Polypropylene Special engineering plastic
Plug material Polyacetal Polypropylene Polyacetal
Plug color Yellow Blue Yellow
Available ○ △ △ △ △ △ △ △ △ △ △ ○ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 200 (K09 ถึง 18), 100 (K21 ถึง 36), 80 (K39 ถึง 48), 50 (มากกว่า K51)
  • 4. โซ่ที่มีความกว้าง 1,600.2 มม. (K63) ถึง 1,905.0 มม. (K75) ถือเป็น “△”: สินค้าสั่งทำ (RFQ)

High-Function Chain

Standard Chain High-Function Chain
Material Standard Low friction/Wear resistant Advanced low friction/wear resistant Low friction Low friction Wear resistant High temperature Electroconductive Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark B BL - LFW LFG LFB ALF - NILF WR HG HTW E MWS SE MF UVR
Link color Blue Sky blue Gray White Green Brown Light blue - Dark gray Dark green Navy blue White Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 15.4 {1570} 7.7 {785} 10.8 {1099} 15.4 {1570} 11.4 {1162} 15.4 {1570}
Chain mass kg/m² 5.8 4.0 5.8
Max. allowable speed m/min With lube 50 50 50 50
No lube
Operating temperature range °C -20 to (60) 80 -20 to (60) 80 -20 to (60) 80 5 to 105 -20 to (60) 80 -20 to 80 -20 to (60) 80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Polypropylene Special engineering plastic
Plug material Polyacetal Polypropylene Polyacetal
Plug color Yellow Blue Yellow
Available ○ △ △ △ △ △ △ △ △ △ △ ○ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 200 (K09 ถึง 18), 100 (K21 ถึง 36), 80 (K39 ถึง 48), 50 (มากกว่า K51)
  • 4. โซ่ที่มีความกว้าง 1,600.2 มม. (K63) ถึง 1,905.0 มม. (K75) ถือเป็น “△”: สินค้าสั่งทำ (RFQ)

Tsubaki Model Table

Chain width X Chain type Chain width X Chain type Chain width X Chain type
Standard B Low friction/Wear resistant LFB Standard B Low friction/Wear resistant LFB Standard B Low friction/Wear resistant LFB
228.6 WT2706-K09-B WT2706-K09-LFB 838.2 WT2706-K33-B WT2706-K33-LFB 1447.8 WT2706-K57-B WT2706-K57-LFB
304.8 WT2706-K12-B WT2706-K12-LFB 914.4 WT2706-K36-B WT2706-K36-LFB 1524.0 WT2706-K60-B WT2706-K60-LFB
381.0 WT2706-K15-B WT2706-K15-LFB 990.6 WT2706-K39-B WT2706-K39-LFB 1600.2 WT2706-K63-B WT2706-K63-LFB
457.2 WT2706-K18-B WT2706-K18-LFB 1066.8 WT2706-K42-B WT2706-K42-LFB 1676.4 WT2706-K66-B WT2706-K66-LFB
533.4 WT2706-K21-B WT2706-K21-LFB 1143.0 WT2706-K45-B WT2706-K45-LFB 1752.6 WT2706-K69-B WT2706-K69-LFB
609.6 WT2706-K24-B WT2706-K24-LFB 1219.2 WT2706-K48-B WT2706-K48-LFB 1828.8 WT2706-K72-B WT2706-K72-LFB
685.8 WT2706-K27-B WT2706-K27-LFB 1295.4 WT2706-K51-B WT2706-K51-LFB 1905.0 WT2706-K75-B WT2706-K75-LFB
762.0 WT2706-K30-B WT2706-K30-LFB 1371.6 WT2706-K54-B WT2706-K54-LFB

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างของโซ่จะกว้างกว่า 1,905 มม. ติดต่อตัวแทน Tsubaki เพื่อขอข้อมูลเพิ่มเติม
  • 2. ความกว้างขั้นต่ำเริ่มต้นที่ 50.8 มม. โดยเพิ่มขึ้นทีละ 1/3 นิ้ว โดยใช้โมดูลที่ตัด
  • 3. ความกว้างของโซ่ X คือความกว้างที่กำหนด และความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนอยู่ที่ประมาณ -0.4% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ด้านบนคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
  • 4. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,905 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่กว้างกว่า 1,905 มม. จะสามารถใช้ความตึงของโซ่ได้ในกรณีที่ต้องเปลี่ยนหมุดเป็นหมุดที่ทำจากโพลีโพรพีลีน
