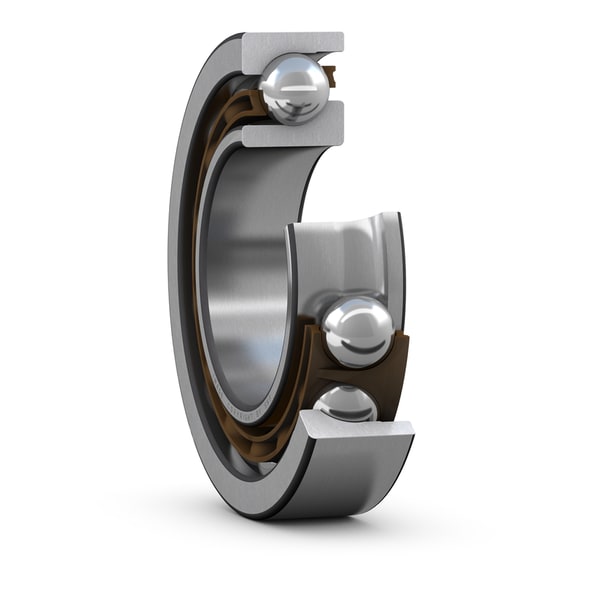

ตลับลูกปืน SKF 7204 BEP

ตลับลูกปืน SKF 7204 BEP: ศึกษาการทำงานแบบเดี่ยวของตลับลูกปืนมุม 40 องศา พร้อมรังโพลีเมอร์ที่ยืดหยุ่น การออกแบบผิวสัมผัส (Surface finish) ที่เรียบกริบของแบรนด์ SKF ช่วยให้จารบีทำงานได้เต็มประสิทธิภาพโดยไม่เกิดอาการน้ำมันแยกชั้น (Oil separation) เร็วกว่ากำหนด

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง และแรงตามแนวแกนขนาดใหญ่ที่กระทำด้านเดียว

ข้อมูลจำเพาะ

• ดีไซน์รหัส BE โครงสร้างลูกปืนเม็ดกลมสัมผัสเชิงมุมรุ่นปรับปรุงความจุโหลด
• มิติขนาดมาตรฐานรูใน 20 มม. วงนอก 47 มม. ความกว้าง 14 มม.
• ใช้รังโพลีเอไมด์ (Polyamide Cage) ทนทานต่อความร้อนต่อเนื่องได้ถึง 120 องศาเซลเซียส
• เหมาะสำหรับงานขับเคลื่อนมอเตอร์ไฟฟ้าและปั๊มน้ำอุตสาหกรรมทั่วไป
• ออกแบบให้ถอดประกอบและจับคู่ติดตั้งแบบอเนกประสงค์ได้สะดวก

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
d	D	B	dynamic C	static C0	Pu	Reference speed	Limiting speed		Universally matchable bearing	Basic design/ sealed bearing
mm			kN		kN	r/min		kg	-
20	47	14	13,3	7,65	0,325	19 000	18 000	0,11	–	► 7204 BEP

ข้อมูลทางเทคนิค

• พิกัดน้ำหนักบรรทุกพลวัต (Dynamic load rating) ถูกออกแบบมาให้รองรับรอบการทำงานที่ต่อเนื่องยาวนานสำหรับเพลาขนาด 20 มม.
• ประกอบด้วยรังนกพลาสติกโพลีเอไมด์รหัส P แบบดั้งเดิมที่มีความยืดหยุ่นและดูดซับแรงสั่นสะเทือนได้ดี
• โครงสร้างรหัส BE ถูกอัปเกรดประสิทธิภาพรูปทรงของรางวิ่งเพื่อลดความเค้นสะสมบริเวณจุดสัมผัสของเม็ดลูกปืน
• น้ำหนักรวมของตัวตลับลูกปืนมีความเบาเป็นพิเศษ ช่วยลดภาระทางกลและค่าความเฉื่อยของมอเตอร์ขับเคลื่อน
• ติดตั้งใช้งานและบำรุงรักษาง่ายในชุดเกียร์อุตสาหกรรมขนาดเล็กที่ต้องการความคล่องตัวสูง

เอกสารข้อมูล

ตลับลูกปืน SKF 7204 BEP Data Sheet
