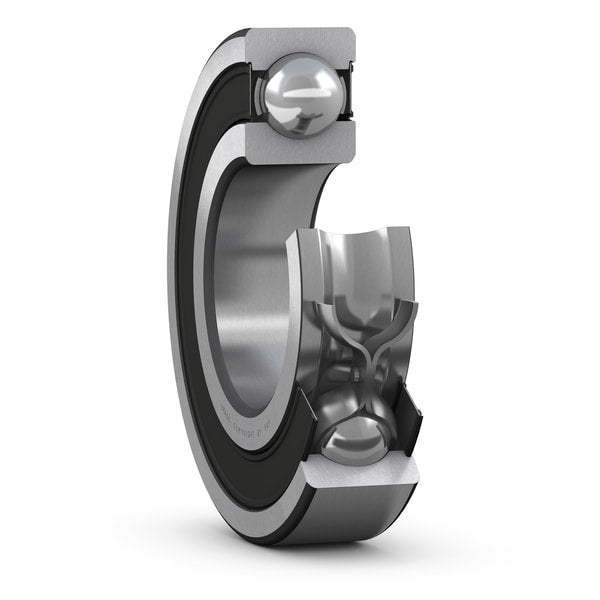

ตลับลูกปืน SKF 6313-2RS1

ตลับลูกปืน SKF 6313-2RS1 ให้การปกป้องอย่างเหนือระดับด้วยซีลยางที่ป้องกันการปนเปื้อนจากสภาพแวดล้อมที่เต็มไปด้วยฝุ่นผงและของเหลว ช่วยกักเก็บสารหล่อลื่นให้อยู่ในจุดที่ต้องการมากที่สุด ลดการสึกหรอที่เกิดจากการเสียดสีโดยตรง นวัตกรรมจาก SKF ช่วยยืดอายุการใช้งานตลับลูกปืนให้ยาวนาน ป้องกันปัญหาเครื่องจักรพังงานเข้ากะทันหัน ซึ่งช่วยให้วิศวกรสามารถบริหารจัดการแผนการบำรุงรักษาเชิงป้องกัน (PM) ได้อย่างแม่นยำ และลดความวุ่นวายจากการซ่อมแซมนอกตารางเวลา

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• เทคโนโลยีซีลกันน้ำ: การซีลแบบ 2RS1 ช่วยให้ตลับลูกปืนสามารถทำงานได้ในสภาพแวดล้อมที่เสี่ยงต่อการปนเปื้อนของน้ำ
• การกักเก็บจาระบีถาวร: ออกแบบมาเพื่อไม่ต้องเติมจาระบีเพิ่มตลอดอายุการใช้งานภายใต้การใช้งานตามปกติ
• ลดความถี่ในการบำรุงรักษา: ช่วยประหยัดค่าใช้จ่ายในการซ่อมบำรุงและลดเวลาหยุดพักของเครื่องจักร (Downtime)
• คุณภาพของยางซีล: ยางที่ทนต่อแรงดันและอุณหภูมิ ทำให้ซีลไม่บวมหรือเสื่อมสภาพง่าย

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				-
60	65,4	-	-	74,5	0,3	62	65	76	0,3	0,015	17
	65,4	-	-	74,5	0,3	62	65	76	0,3	0,015	17
	65,4	-	72,9	-	0,3	62	-	76	0,3	0,015	17
	68,3	-	-	78,7	1	65	68	80	1	0,02	14
	68,3	-	-	78,7	1	65	-	80	1	0,02	14
	68,3	-	-	78,7	1	65	68	80	1	0,02	16
	72	-	83	-	0,6	64	-	91	0,6	0,02	14
	71,3	-	-	86,5	1,1	66	-	89	1	0,025	16
	71,3	-	-	86,5	1,1	66	71	89	1	0,025	16
	71,3	-	-	86,5	1,1	66	71	89	1	0,025	16
	71,3	-	-	86,5	1,1	66	71	89	1	0,025	16
	75,5	-	-	98	1,5	69	-	101	1,5	0,025	14
	75,5	-	-	98	1,5	69	-	101	1,5	0,025	14
	-	71,5	-	99,5	1,5	69	71	101	1,5	0,025	14
	75,5	-	-	98	1,5	69	75	101	1,5	0,025	14
	75,5	-	-	98	1,5	69	75	101	1,5	0,025	14
	81,8	-	-	113	2,1	72	-	118	2	0,03	13
	-	77,5	-	113	2,1	72	77	118	2	0,03	13
	81,8	-	-	113	2,1	72	81	118	2	0,03	13
	81,8	-	-	113	2,1	72	-	118	2	0,03	13
	81,8	-	-	113	2,1	72	81	118	2	0,03	13
	88,1	-	122	-	2,1	74	-	136	2	0,035	12
65	71,4	-	-	80,5	0,6	69	71	81	0,6	0,015	17
	71,4	-	-	80,5	0,6	69	71	81	0,6	0,015	17
	71,4	-	78,9	-	0,6	69	-	81	0,6	0,015	17
	73	-	-	84,2	1	70	73	85	1	0,02	17
	73	-	-	84,2	1	70	73	85	1	0,02	17
	73	-	82,3	-	1	70	-	85	1	0,02	17
	76,5	-	88,4	-	0,6	69	-	96	0,6	0,02	16
	76,3	-	-	91,5	1,1	71	-	94	1	0,025	16
	76,3	-	-	91,5	1,1	71	-	94	1	0,025	16
	76,3	-	-	91,5	1,1	71	76	94	1	0,025	16
	76,3	-	-	91,5	1,1	71	76	94	1	0,025	16
	83,3	-	-	106	1,5	74	-	111	1,5	0,025	15

ข้อมูลทางเทคนิค

• ป้อมปราการป้องกันสิ่งสกปรกสำหรับเพลาขนาดใหญ่ (Sealed Heavyweight Protector): ด้วยขนาดรูเพลา 65 มม. ตลับลูกปืนรุ่นนี้จึงต้องรับโหลดที่สูงขึ้น ซีลยาง 2RS1 จึงถูกออกแบบให้มีโครงสร้างเหล็กภายในที่หนาขึ้นเพื่อคงรูปทรงและรักษาประสิทธิภาพการซีลภายใต้แรงกด
• จาระบีชนิดพิเศษทนแรงกดดันสูง (Extreme Pressure Grease Formulation): ภายในตลับลูกปืนบรรจุจาระบีที่ผสมสารเติมแต่งทนแรงกดสูง (EP Additives) ซึ่งทำงานร่วมกับระบบซีลเพื่อป้องกันการสึกหรอภายใต้โหลดหนักและรอบหมุนต่ำถึงปานกลาง
• เหมาะสำหรับติดตั้งในแนวตั้ง (Vertical Shaft Application Superiority): ซีลยางสัมผัสช่วยป้องกันไม่ให้จาระบีไหลตกลงด้านล่างตามแรงโน้มถ่วงเมื่อติดตั้งในแนวตั้ง เช่น ในเครื่องกวนผสม (Agitator) หรือปั๊มแนวตั้ง

เอกสารข้อมูล

ตลับลูกปืน SKF 6313-2RS1 Data Sheet
