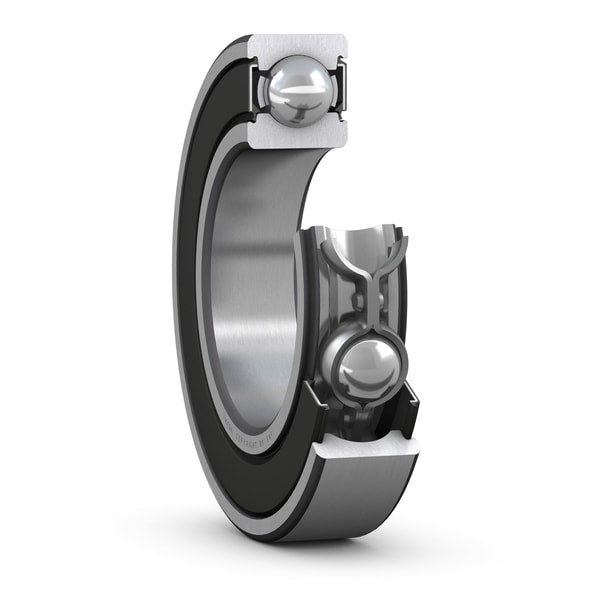

ตลับลูกปืน SKF 6204-2RSH/C3

ตลับลูกปืน SKF 6204-2RSH/C3 ผสานขีดสุดของการปกป้องและความยืดหยุ่นต่อสภาวะอุณหภูมิ รหัส 2RSH ป้องกันน้ำและฝุ่นจากสภาพแวดล้อมเลวร้าย ขณะที่รหัส /C3 เผื่อระยะช่องว่างภายในให้กว้างขึ้น นวัตกรรมนี้เกิดจากการวิจัยทางวิศวกรรมของ SKF ที่พบว่าเมื่อมอเตอร์ทำงานหนัก ความร้อนจากโรเตอร์จะส่งผ่านมาที่เพลาและวงแหวนในโดยตรง ทำให้มันขยายตัวมากกว่าวงแหวนนอก ระยะ C3 จะช่วยรับมือกับส่วนขยายนี้ ทำให้เครื่องจักรสามารถทำงานในสภาวะ Full-load ได้อย่างต่อเนื่องโดยไม่ต้องห่วงว่าลูกปืนจะไหม้หรือแตกหัก เป็นโซลูชันที่คุ้มค่าอย่างยิ่งสำหรับการรักษาสายการผลิตให้เดินเครื่องได้ตลอดเวลา

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• หัวใจการขับเคลื่อนของปั๊มและมอเตอร์รอบสูง: การผสมผสานระหว่างฝาเหล็กคู่ 2Z และระยะหลวม C3 ทำให้เป็นตัวเลือกอันดับหนึ่งสำหรับปั๊มหอยโข่ง ปั๊มน้ำอุตสาหกรรม และมอเตอร์ขนาดใหญ่
• ทนทานต่อแรงบิดเบี้ยวของเพลา: ระยะหลวม C3 ช่วยรองรับการเกิด Shaft Misalignment (เพลาเยื้องศูนย์) เล็กน้อยได้อย่างปลอดภัย โดยไม่ทำให้ตลับลูกปืนเสียหายทันที
• ลดอุณหภูมิการทำงานของระบบลง: การหมุนที่คล่องตัวช่วยลดความร้อนสะสม ส่งผลให้อายุการใช้งานของสารหล่อลื่นภายในยาวนานขึ้นตามไปด้วย

• ทนความร้อนพร้อมความชื้นสัมพัทธ์สูง: ตลับลูกปืนรหัสนี้คือส่วนผสมที่ลงตัวระหว่างการเผื่อระยะขยายตัวจากความร้อน (C3) และการบล็อกความชื้นจากภายนอก (2RSH) ทำให้รองรับการทำงานในสภาพอากาศที่แปรปรวน หรือเครื่องจักรที่ทำงานต่อเนื่องจนเกิดความร้อนสูง
• เสถียรภาพของยาง NBR ในอุณหภูมิใช้งาน: ถึงแม้ตลับลูกปืนจะมีความร้อนสูงขึ้นตามสเปก C3 แต่ยาง NBR ของ SKF ยังคงรักษาคุณสมบัติความยืดหยุ่นได้ดีในช่วงอุณหภูมิตั้งแต่ -40°C ถึง +100°C (หรือสูงถึง +120°C ในช่วงเวลาสั้นๆ)
• แอปพลิเคชันเชิงลึก: ปั๊มอุตสาหกรรม: มักถูกเลือกใช้ในระบบปั๊มหอยโข่งหรือปั๊มน้ำที่มีอุณหภูมิของไหลสูง ซึ่งซีลยางจะช่วยกันน้ำรั่วซึมเข้าตลับลูกปืน ในขณะที่ C3 จะรับมือกับการขยายตัวของเพลาปั๊ม

Principal dimensions			Basic load ratings		Fatigue load limit	Speed ratings		Mass	Designations
d	D	B	dynamic C	static C0	Pu	Reference speed	Limiting speed1)		Bearing open or capped on both sides	capped on one side1)
mm			kN		kN	r/min		kg	-
9 cont.	24	7	3,9	1,66	0,071	-	19 000	0,015	609-2RSH	609-RSH
	24	7	3,9	1,66	0,071	70 000	34 000	0,014	609-2RSL	609-RSL
	24	7	3,9	1,66	0,071	70 000	34 000	0,015	609-2Z	609-Z
	26	8	4,75	1,96	0,083	60 000	38 000	0,02	629	-
	26	8	4,75	1,96	0,083	-	19 000	0,02	629-2RSH	629-RSH
	26	8	4,75	1,96	0,083	60 000	30 000	0,02	629-2RSL	629-RSL
	26	8	4,75	1,96	0,083	60 000	30 000	0,021	629-2Z	629-Z
10	19	5	1,72	0,83	0,036	-	22 000	0,0055	61800-2RS1	-
	19	5	1,72	0,83	0,036	80 000	38 000	0,0055	61800-2Z	-
	19	5	1,72	0,83	0,036	80 000	48 000	0,0053	61800	-
	22	6	2,7	1,27	0,054	-	20 000	0,01	61900-2RS1	-
	22	6	2,7	1,27	0,054	70 000	36 000	0,01	61900-2Z	-
	22	6	2,7	1,27	0,054	70 000	45 000	0,01	61900	-
	26	8	4,75	1,96	0,083	67 000	40 000	0,019	6000	-
	26	8	4,75	1,96	0,083	-	19 000	0,019	6000-2RSH	6000-RSH
	26	8	4,75	1,96	0,083	67 000	34 000	0,019	6000-2RSL	6000-RSL
	26	8	4,75	1,96	0,083	67 000	34 000	0,02	6000-2Z	6000-Z
	26	12	4,62	1,96	0,083	-	19 000	0,025	63000-2RS1	-
	28	8	5,07	2,36	0,1	60 000	30 000	0,026	16100-2Z	-
	28	8	5,07	2,36	0,1	60 000	38 000	0,024	16100	-
	30	9	5,4	2,36	0,1	56 000	36 000	0,031	6200	-
	30	9	5,4	2,36	0,1	-	17 000	0,032	6200-2RSH	6200-RSH
	30	9	5,4	2,36	0,1	56 000	28 000	0,032	6200-2RSL	6200-RSL
	30	9	5,4	2,36	0,1	56 000	28 000	0,034	6200-2Z	6200-Z
	30	14	5,07	2,36	0,1	-	17 000	0,04	62200-2RS1	-
	35	11	8,52	3,4	0,143	50 000	32 000	0,053	6300	-
	35	11	8,52	3,4	0,143	-	15 000	0,054	6300-2RSH	6300-RSH
	35	11	8,52	3,4	0,143	50 000	26 000	0,053	6300-2RSL	6300-RSL
	35	11	8,52	3,4	0,143	50 000	26 000	0,055	6300-2Z	6300-Z
	35	17	8,06	3,4	0,143	-	15 000	0,06	62300-2RS1	-
