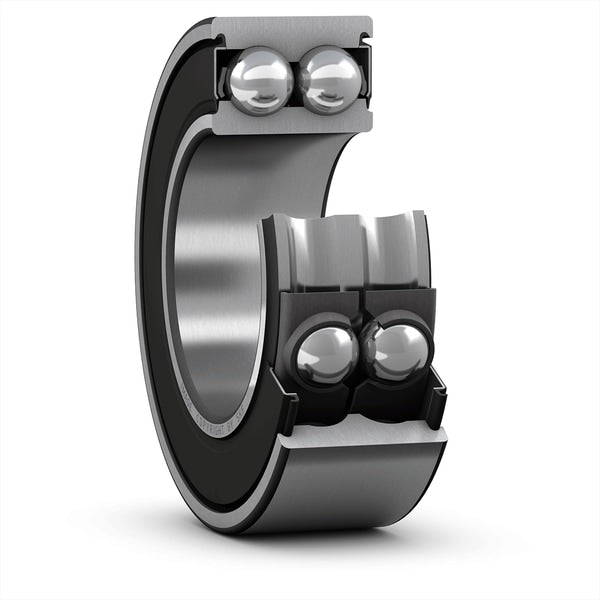

ตลับลูกปืน SKF 3306 A-2RS1TN9/MT33

ตลับลูกปืน SKF 3306 A-2RS1TN9/MT33: ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมสองแถวหน้ากว้างพิเศษ มาพร้อมฝายางกันฝุ่นและกันน้ำสองด้าน (2RS1) รังโพลีเอไมด์ TN9 และบรรจุจาระบีหล่อลื่นความเสถียรสูง MT33 จากโรงงาน SKF ป้องกันความชื้นและสิ่งสกปรกเล็ดลอดเข้าสู่รางวิ่งได้อย่างเด็ดขาด ช่วยรักษาความเรียบลื่นและยืดอายุการใช้งานยาวนานในสภาพแวดล้อมที่เปียกชื้นหรือมีฝุ่นละอองสูง

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง แรงตามแนวแกนที่สูงในทั้งสองทิศทาง และโมเมนต์เอียง
• เหมาะสำหรับใช้งานที่ต้องการระบบตลับลูกปืนที่มีความแข็งแรง
• ใช้พื้นที่แกนน้อยกว่าตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมแบบแถวเดียวสองตัวที่เทียบเท่ากัน

ข้อมูลจำเพาะ

• นวัตกรรมซีลยาง 2RS1: ออกแบบมาเพื่อป้องกันสิ่งปนเปื้อนได้อย่างเหนือชั้น ทำให้ตลับลูกปืนทำงานได้ยาวนานแม้ในสภาวะที่มีฝุ่นละอองหรือความชื้นสูง
• จาระบีเกรดพิเศษ (MT33): ใช้สารหล่อลื่นที่วิจัยโดย SKF เพื่อเสถียรภาพในอุณหภูมิที่หลากหลาย ยืดอายุการใช้งานโดยไม่ต้องซ่อมบำรุงบ่อย
• โครงสร้าง TN9 (Polyamide Cage): รังโพลีอะไมด์น้ำหนักเบาที่ลดแรงเสียดทานและเสียงรบกวน เหมาะสำหรับรอบการทำงานที่ต้องการความนิ่ง

Principal dimensions			Basic load ratings		Fatigue load limit (Pu)	Limiting speed (r/min)		Mass (kg)	Designations
d (mm)	D (mm)	B (mm)	C (kN)	C0 (kN)		Shields	Seals		Shields	Seals
10	30	14	7,61	4,3	0,183	24 000	17 000	0,051	3200 A-2Z	3200 A-2RS1
12	32	15,9	10,1	5,6	0,24	22 000	15 000	0,058	3201 A-2Z	3201 A-2RS1
15	35	15,9	11,2	6,8	0,285	18 000	14 000	0,066	3202 A-2Z	3202 A-2RS1
15	42	19	15,1	9,3	0,4	16 000	12 000	0,13	3302 A-2Z	3302 A-2RS1
17	40	17,5	14,3	8,8	0,365	16 000	12 000	0,1	3203 A-2Z	3203 A-2RS1
17	47	22,2	21,6	12,7	0,54	14 000	11 000	0,18	3303 A-2Z	3303 A-2RS1
20	47	20,6	20,4	12,9	0,55	14 000	10 000	0,16	3204 A-2Z	3204 A-2RS1
20	52	22,2	23,6	14,6	0,62	13 000	9 000	0,22	3304 A-2Z	3304 A-2RS1
25	52	20,6	21,6	14,3	0,6	12 000	8 500	0,18	3205 A-2Z	3205 A-2RS1
25	62	25,4	32	20,4	0,865	11 000	7 500	0,35	3305 A-2Z	3305 A-2RS1
30	62	23,8	30	20,4	0,865	10 000	7 500	0,29	3206 A-2Z	3206 A-2RS1
30	72	30,2	42,5	30	1,27	9 000	6 300	0,52	3306 A-2Z	3306 A-2RS1
35	72	27	40	28	1,18	9 000	6 300	0,44	3207 A-2Z	3207 A-2RS1
35	80	34,9	52	35,5	1,5	8 500	6 000	0,74	3307 A-2Z	3307 A-2RS1
40	80	30,2	48	36,5	1,56	8 000	5 600	0,57	3208 A-2Z	3208 A-2RS1
40	90	36,5	64	44	1,86	7 500	5 000	0,93	3308 A-2Z	3308 A-2RS1
45	85	30,2	51	39	1,63	7 500	5 300	0,63	3209 A-2Z	3209 A-2RS1
45	100	39,7	75	53	2,24	6 700	4 800	1,25	3309 A-2Z	3309 A-2RS1
50	90	30,2	51	42,5	1,8	7 000	4 800	0,65	3210 A-2Z	3210 A-2RS1
50	110	44,4	90	64	2,75	6 000	4 300	1,7	3310 A-2Z	3310 A-2RS1
55	100	33,3	60	47,5	2	6 300	4 500	0,91	3211 A-2Z	3211 A-2RS1
55	120	49,2	112	81,5	3,45	5 300	3 800	2,65	3311 A-2Z	3311 A-2RS1
60	110	36,5	73,5	58,5	2,5	5 600	4 000	1,2	3212 A-2Z	3212 A-2RS1
60	130	54	127	95	4,05	5 000	-	2,8	3312 A-2Z	-
65	120	38,1	80,6	73,5	3,1	4 800	3 600	1,75	3213 A-2Z	3213 A-2RS1
65	140	58,7	146	110	4,55	4 500	-	4,1	3313 A-2Z	-
70	125	39,7	88,4	80	3,4	4 500	-	1,9	3214 A-2Z	-
70	150	63,5	163	125	5	4 300	-	5,05	3314 A-2Z	-
75	130	41,3	95,6	88	3,75	4 500	-	2,1	3215 A-2Z	-
75	160	68,3	176	140	5,5	4 000	-	5,6	3315 A-2Z	-

ข้อมูลทางเทคนิค

• ซีลยาง RS1: นวัตกรรมฝาปิดแบบยาง (NBR) ที่มีขอบสัมผัสช่วยป้องกันความชื้นและฝุ่นละอองเข้าสู่ภายในได้อย่างมีประสิทธิภาพ
• เหมาะกับงานหนัก: เป็นตัวเลือกแรกสำหรับเครื่องจักรที่ต้องทำงานใกล้ความชื้นหรือไอระเหยจากน้ำมัน
