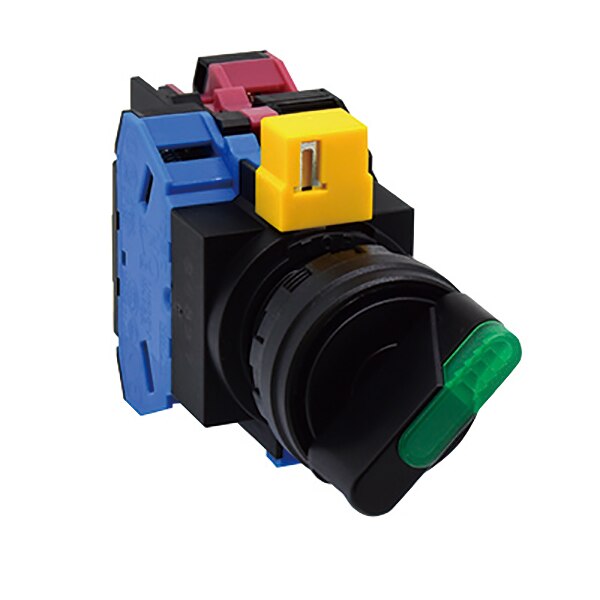

ซีเล็คเตอร์สวิทช์ Selector Switch IDEC illd selector switch HW1F-320Q4S
ซีเล็คเตอร์สวิทช์ Selector Switch IDEC illd selector switch HW1F-320Q4S
IDEC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด ซีเล็คเตอร์สวิทช์ Selector Switch IDEC illd selector switch HW1F-320Q4S
ซีเล็คเตอร์สวิทช์ Selector Switch IDEC illd selector switch คือสวิตช์แบบหมุนเลือกที่มีไฟแสดงสถานะในตัว สวิตช์ประเภทนี้ทำงานโดยการหมุนส่วนที่ให้จับ (Knob หรือ Lever) ไปยังตำแหน่งต่างๆ ที่กำหนดไว้แต่ละตำแหน่งจะเชื่อมต่อวงจรไฟฟ้าที่แตกต่างกัน และไฟแสดงสถานะจะช่วยให้มองเห็นตำแหน่งที่เลือกได้ชัดเจน IDEC HW 22mm Heavy-Duty จึงเป็นตัวเลือกที่สมบูรณ์แบบสำหรับผู้ที่ต้องการ สวิตช์ปุ่มกดอุตสาหกรรม และ ไฟสัญญาณ ที่มีคุณภาพสูง ทนทาน ปลอดภัย และได้มาตรฐานระดับโลก เหมาะสำหรับหลากหลายอุตสาหกรรมและแอปพลิเคชันที่ต้องการความน่าเชื่อถือในการควบคุมและแสดงสถานะการทำงาน รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
HW 22mm Heavy-Duty: สุดยอดปุ่มกดและอุปกรณ์สัญญาณไฟ 22 มม. ระดับอุตสาหกรรม
IDEC ผู้นำด้านเทคโนโลยี ปุ่มกด มาอย่างยาวนาน ภูมิใจนำเสนอ ปุ่มกด และ อุปกรณ์สัญญาณไฟ ขนาด 22 มม. ซีรีส์ HW ที่ได้รับการรับรองมาตรฐานระดับสากล กลุ่มผลิตภัณฑ์ IEC style นี้โดดเด่นด้วยโครงสร้างและการติดตั้งที่ป้องกันการงัดแงะ บล็อกหน้าสัมผัสแบบโมดูลาร์ ที่สามารถต่อเรียงซ้อนกันได้ พร้อม ขั้วต่อสกรูแบบ IP20 ที่ปลอดภัยต่อการสัมผัส และ หน้าสัมผัสเงินบริสุทธิ์ พร้อมระบบทำความสะอาดตัวเอง
ผลิตภัณฑ์ในซีรีส์ HW ประกอบด้วย ปุ่มกดมีไฟ และ ปุ่มกดไม่มีไฟ, ไฟสัญญาณ, สวิตช์เลือก, สวิตช์กุญแจ, ก้านโยกเดี่ยว, ปุ่มกดพร้อมสวิตช์เลือก และ สวิตช์หยุดฉุกเฉิน (Emergency Stop)
ความปลอดภัยและความง่ายในการใช้งานเป็นหัวใจสำคัญในการพัฒนา สวิตช์ กลุ่มนี้ ดังจะเห็นได้จากขั้นตอนการติดตั้งที่ง่ายดาย, กลไก Safety Lever Lock ที่มีร่องล็อคเพื่อป้องกันการคลายตัวของหน้าสัมผัสในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง และ สวิตช์หยุดฉุกเฉิน ที่มีให้เลือกหลากหลายรุ่น ซึ่งทั้งหมด ผ่านมาตรฐาน EN418
เอกลักษณ์เฉพาะของซีรีส์ HW คือ HW Unibody E-Stop ซึ่งเป็น สวิตช์หยุดฉุกเฉิน แบบชิ้นเดียว ทำให้มั่นใจได้ถึงการทำงานที่ถูกต้องและป้องกันการงัดแงะหรือการติดตั้งที่ไม่ถูกต้อง อีกหนึ่งนวัตกรรมคือ ขั้วต่อสกรูแบบสปริง ที่ช่วยให้การต่อสายไฟแบบ Ring Terminal ทำได้ง่ายกว่าที่เคย
คุณสมบัติเด่น
- ขั้วต่อสกรู IP20 ป้องกันการสัมผัสโดยไม่ได้ตั้งใจ เป็นมาตรฐาน
- รองรับการต่อสายไฟหลากหลายรูปแบบ ทั้ง หางปลา, หางปลาแบบมีฉนวน, เฟอร์รูล และ สายไฟเปลือย
- สวิตช์หยุดฉุกเฉิน (E-Stop) ทุกรุ่น ผ่านมาตรฐาน EN418 (เป็นไปตามมาตรฐาน IEC, Positive Action)
- ได้รับการรับรองมาตรฐาน UL listed, CSA certified, TUV approved และ CE marked
- ไฟ LED สว่างเป็นพิเศษ
- มาตรฐาน UL Type 4X, IP65, หน้าสัมผัส 600V/10A พร้อมช่วงการทำงานที่กว้างตั้งแต่ 5mA ที่ 3V AC/DC ไปจนถึง 10A ที่ 120V AC
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| อุณหภูมิใช้งาน (Operating Temperature) | - ไม่มีไฟส่องสว่าง: -25 ถึง +60°C (ไม่มีน้ำแข็งเกาะ)
- มีไฟส่องสว่าง: -25 ถึง +50°C (ไม่มีน้ำแข็งเกาะ) - ไฟนำแบบ Jumbo Dome: -25 ถึง +55°C (ไม่มีน้ำแข็งเกาะ) |
| ความชื้นใช้งาน (Operating Humidity) | 45 ถึง 85% RH (ไม่มีการควบแน่น) |
| อุณหภูมิในการจัดเก็บ (Storage Temperature) | -40 ถึง +80°C (ไม่มีน้ำแข็งเกาะ) |
| ค่าความต้านทานหน้าสัมผัส (Contact Resistance) | สูงสุด 50 mΩ (ค่าเริ่มต้น) |
| ค่าความต้านทานของฉนวน (Insulation Resistance) | ขั้นต่ำ 100 MΩ (ทดสอบด้วยเมกโอห์มมิเตอร์ 500V DC) |
| ค่าความเป็นฉนวน (Dielectric Strength) | - ระหว่างขั้วมีไฟและโครงโลหะ: 2,500V AC, 1 นาที
- แรงดันไฟฟ้าเต็มและไฟนำ: 2,000V AC, 1 นาที (*1) |
| ความทนต่อการสั่นสะเทือน (Vibration Resistance) | - ค่าความเสียหาย: 30 Hz, ความกว้างแอมพลิจูด 1.5 มม.
- ค่าการทำงาน: 5 ถึง 55 Hz, ความกว้างแอมพลิจูด 0.5 มม. |
| ความทนต่อแรงกระแทก (Shock Resistance) | - ค่าความเสียหาย: 1,000 m/s²
- ค่าการทำงาน: 100 m/s² |
| อายุการใช้งานเชิงกล (Mechanical Life - Minimum Operations) | - ปุ่มกดและปุ่มกดมีไฟ (Pushbutton, Illuminated pushbutton)
- ประเภทชั่วขณะ: 5,000,000 ครั้ง - ประเภทล็อกค้าง: 500,000 ครั้ง - ปุ่มกดสองหน้าสัมผัส (Dual pushbutton): 500,000 ครั้ง - สวิตช์เลือก (Selector switch): 500,000 ครั้ง - สวิตช์ใช้กุญแจ (Key selector switch - Disc tumbler): 500,000 ครั้ง - สวิตช์ใช้กุญแจ (Key selector switch - Pin tumbler): 100,000 ครั้ง - สวิตช์เลือกมีไฟ (Illuminated selector switch): 500,000 ครั้ง - สวิตช์รีเซ็ต (Pushbutton selector switch): 250,000 ครั้ง - สวิตช์โมโน-เลเวอร์ (Mono-lever switches): 250,000 ครั้ง |
| อายุการใช้งานทางไฟฟ้า (Electrical Life - Minimum Operations) | - ปุ่มกดและปุ่มกดมีไฟ (Pushbutton, Illuminated pushbutton)
- ประเภทชั่วขณะ: 500,000 ครั้ง (*2) - ประเภทล็อกค้าง: 500,000 ครั้ง (*3) - ปุ่มกดสองหน้าสัมผัส (Dual pushbutton): 500,000 ครั้ง (*2) - สวิตช์เลือก (Selector switch): 500,000 ครั้ง (*3) - สวิตช์ใช้กุญแจ (Key selector switch - Disc tumbler): 500,000 ครั้ง (*3) - สวิตช์ใช้กุญแจ (Key selector switch - Pin tumbler): 100,000 ครั้ง (*3) - สวิตช์เลือกมีไฟ (Illuminated selector switch): 500,000 ครั้ง (*3) - สวิตช์รีเซ็ต (Pushbutton selector switch): 250,000 ครั้ง (*3) - สวิตช์โมโน-เลเวอร์ (Mono-lever switches): 250,000 ครั้ง (*4) |
| น้ำหนักโดยประมาณ (Weight - Approx.) | - 66g (HW1B-M122)
- 20g (HW1P-10A) - 84g (HW1L-M12024) - 84g (HW1S-2T22) - 94g (HW1K-A222) - 72g (HW1K-2PUC11) - 84g (HW1F-22024) - 71g (HW1R-A222) - 82g (HW1R-2222-2N9) - 90g (HW7D-B11111104) |
หมายเหตุ
- (*1) ค่าความเป็นฉนวนของปุ่มกดสองหน้าสัมผัส: แรงดันไฟฟ้าเต็ม: 1,000V AC, 1 นาที (ระหว่างขั้วมีไฟและโครงโลหะ) หม้อแปลงและแหล่งจ่ายไฟ DC-DC: 2,000V AC, 1 นาที (ระหว่างขั้วมีไฟและโครงโลหะ)
- (*2) ความถี่การสับเปลี่ยน: 1200 ครั้ง/ชม., อัตราส่วนโหลด 40%
- (*3) ความถี่การสับเปลี่ยน: 1800 ครั้ง/ชม., อัตราส่วนโหลด 40%
- (*4) ความถี่การสับเปลี่ยน: 900 ครั้ง/ชม., อัตราส่วนโหลด 40%
- (*5) โหลด: 220V AC, 3A (AC-15)
