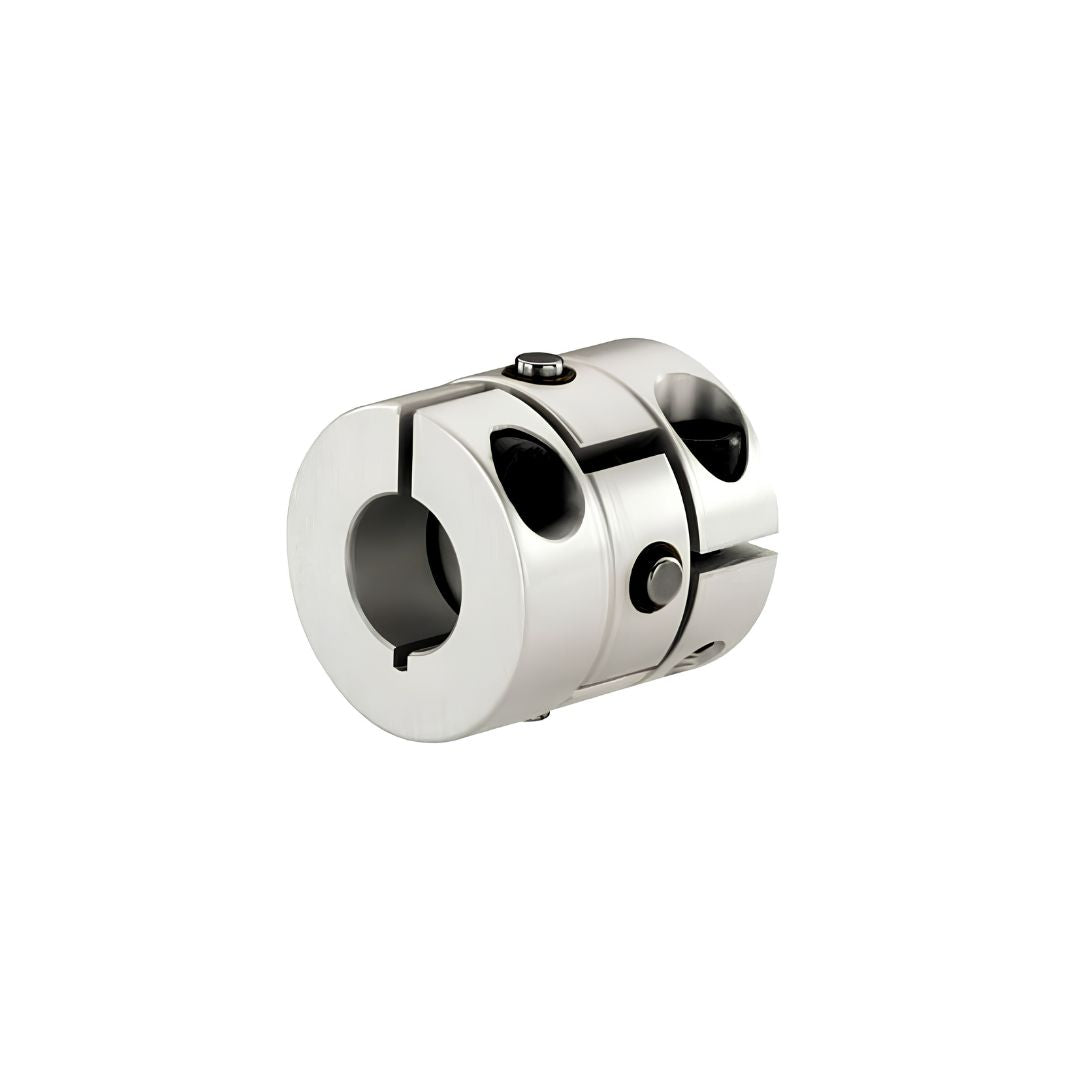

คัปปลิ้ง Couplings NBK code XUT-20C

คัปปลิ้งแบบยืดหยุ่นชนิดข้อต่อกากบาท (Cross Joint Type Flexible Coupling) โครงสร้างแบบแคลมป์ล็อก (Clamping Type) ออกแบบให้บูช (Bush) ภายในดุม (Hub) และสลัก (Pin) ของสเปเซอร์ (Spacer) สามารถสไลด์หรือเคลื่อนตัวได้เล็กน้อย จึงช่วยรองรับความคลาดเคลื่อนของเพลาทั้งแบบเยื้องศูนย์ (Eccentricity) และเชิงมุม (Angular Misalignment) ได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานขับเคลื่อนที่ต้องการความแม่นยำ เช่น Actuator, XY Stage และ Index Table รองรับการใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์อเนกประสงค์ทั่วไปได้หลากหลายประเภท

คุณสมบัติ

• ระยะแบ็คแลชต่ำมาก (Extremely Small Backlash) การประกอบสลัก (Pin) และบูช (Bush) ด้วยความแม่นยำสูง ช่วยลดระยะคลอนให้น้อยมากจนใกล้เคียง Zero Backlash
• อายุการใช้งานยาวนาน บูชผลิตจากโพลีอิไมด์ (Polyimide Resin) ทนการสึกหรอสูง ช่วยรักษาค่าระแบ็คแลชและประสิทธิภาพการทำงานได้ยาวนาน
• ลดภาระที่เพลาและแบริ่ง ค่าแรงปฏิกิริยาจากการเยื้องศูนย์ต่ำ (Small Eccentric Reaction Force) ช่วยลดโหลดที่กระทำต่อเพลาและแบริ่ง เพิ่มอายุการใช้งานของระบบ
• ดูดซับแรงสั่นสะเทือนได้ดี ช่วยลดแรงสั่นสะเทือนและแรงกระแทกระหว่างการส่งกำลัง ทำให้การทำงานราบรื่นมากขึ้น
• วัสดุและการปรับผิว (Material / Finish) รองรับมาตรฐาน RoHS และเลือกวัสดุคุณภาพสูงสำหรับงานความแม่นยำ ดุม (Hub): อลูมิเนียมอัลลอย A2017 (มีออปชันชุบอโนไดซ์) สเปเซอร์ (Spacer): สแตนเลส SUS304 สลัก (Pin): เหล็กกล้าตลับลูกปืน SUJ2 บูช (Bush): โพลีอิไมด์ (Polyimide) สกรูหกเหลี่ยม: เหล็ก SCM435 เคลือบฟิล์มเฟอร์โรโซเฟอร์ริกออกไซด์สีดำ

ข้อมูลจำเพาะ

• ข้อมูลขนาดและมิติ (Dimensions) รุ่น XUT-C เป็นคัปปลิ้งขนาดกะทัดรัด รองรับตั้งแต่ขนาดเล็ก Ø15 mm ถึง Ø40 mm
• ใช้ระบบยึดด้วยสกรูล็อก รองรับสกรูตั้งแต่ M2 ถึง M4แรงบิดขันสกรูอยู่ในช่วง 0.5 – 2.5 N·m ตามขนาดรุ่น
• ความยาวตัวคัปปลิ้งอยู่ประมาณ 16 – 42 mm เหมาะกับงานพื้นที่ติดตั้งจำกัดรองรับขนาดรูเพลาสูงสุดตั้งแต่ 6 mm ถึง 20 mm
• ข้อมูลประสิทธิภาพ (Performance) รองรับแรงบิดได้ตั้งแต่ 0.3 – 20 N·m รองรับความเร็วรอบสูงสุดได้ถึง 42,000 min⁻¹ ในรุ่นขนาดเล็ก
• มีค่าความแข็งเกร็งแรงบิดสูง ช่วยส่งกำลังได้แม่นยำและตอบสนองรวดเร็วรองรับการเยื้องศูนย์ได้สูงสุด 0.2 mm
• รองรับการเยื้องเชิงมุมได้สูงสุด 1° โมเมนต์ความเฉื่อยต่ำ ช่วยลดภาระของเซอร์โวมอเตอร์และเพิ่มการตอบสนองน้ำหนักเบา ตั้งแต่ประมาณ 8 g ถึง 81 g เหมาะกับงานความเร็วสูงและงานแม่นยำ
• จุดเด่นการใช้งานเหมาะสำหรับงาน Servo Motor, Encoder และระบบส่งกำลังความละเอียดสูง
• ช่วยลดแรงสั่นสะเทือนและลดการคลอนของเพลา
• รองรับงานความเร็วรอบสูง พร้อมคงความแม่นยำในการส่งกำลัง
• โครงสร้างกะทัดรัด ติดตั้งง่าย เหมาะกับเครื่องจักรอัตโนมัติและงาน Precision Machine

Part Number	A	B	L	W	E	F	G	M	Screw Tightening Torque (N·m)
XUT-15C	15	16	6	18	4	2.5	5.2	M2	0.5
XUT-20C	20	22	7	20	7	2.7	6.5	M2	0.5
XUT-25C	25	27	9	27	10	3.5	9	M2.5	1
XUT-30C	30	32	9.5	30	10	4	10.5	M3	1.5
XUT-35C	35	37	11.5	35	13	5	12.5	M4	2.5
XUT-40C	40	42	12.5	40	15	5.5	15	M4	2.5

ข้อมูลทางเทคนิค

• คัปปลิ้งรุ่น XUT-C ออกแบบให้เกิดแรงปฏิกิริยากลับไปยังเพลาต่ำมาก เมื่อเกิดการเยื้องศูนย์
• ช่วยลดภาระที่ส่งไปยังแบริ่ง (Bearing) และลดโอกาสความเสียหายของระบบขับเคลื่อน
• ลักษณะกราฟโหลดมีความคงที่และอยู่ในระดับต่ำตามขนาดของแต่ละรุ่น ตัวอย่างค่าแรงปฏิกิริยา XUT-15C : ประมาณ 2 N XUT-40C : สูงสุดประมาณ 26 N
• เมื่ออุณหภูมิสูงขึ้น ค่า Static Torsional Stiffness ลดลงเพียงเล็กน้อย
• ที่อุณหภูมิสูงถึง 140°C ค่าความแข็งเกร็งลดลงไม่ถึง 5% (อ้างอิงที่ 20°C = 100%)
• ช่วยให้ระบบยังคงความแม่นยำและการตอบสนองได้ดี แม้ใช้งานในสภาวะอุณหภูมิสูง
• ในสภาพแวดล้อมอุณหภูมิสูง ควรตรวจสอบการเยื้องศูนย์ของเพลาเพิ่มเติม
• ความร้อนอาจทำให้เกิดการขยายตัวหรือการโก่งตัวของเพลา (Thermal Expansion)
• ควรติดตั้งและปรับแนวเพลาให้เหมาะสม เพื่อยืดอายุการใช้งานของคัปปลิ้งและแบริ่ง
