คัปปลิ้ง Couplings NBK code MRG-32C

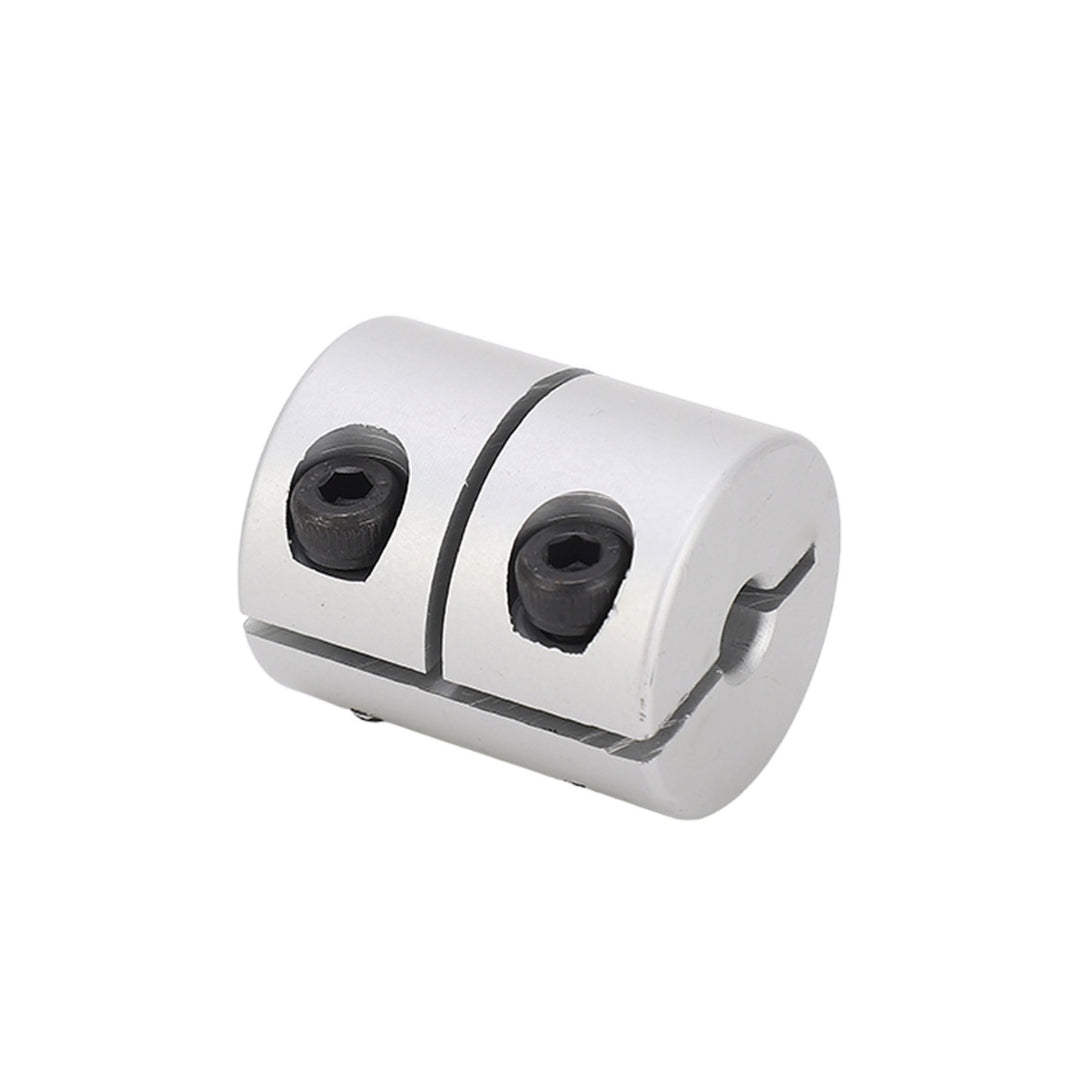

MRG/MRGS Rigid Couplings คือคัปปลิ้งแบบแข็ง (Rigid Type Coupling) เกรดพรีเมียมจาก [NBK](https://www.nbk1560.com?utm_source=chatgpt.com) ออกแบบสำหรับการส่งกำลังแบบตรงโดยไม่มีการยืดหยุ่นหรือแบ็กลาช (Zero Backlash) มีให้เลือกทั้งรุ่นอะลูมิเนียมอัลลอยและสเตนเลสสตีล เพื่อตอบโจทย์งานทั่วไปและงานที่ต้องการความทนทานต่อการกัดกร่อน โดยทุกรุ่นจัดส่งพร้อมสกรูหัวจมหกเหลี่ยม (Hex Socket Head Cap Screw) เพื่อความสะดวกในการติดตั้งและยึดจับเพลาได้อย่างมั่นคง แข็งแรง และมีความแม่นยำสูงในการถ่ายทอดกำลังหมุน

คุณสมบัติ

• ส่งกำลังได้แม่นยำ ไม่มีระยะฟรีระหว่างเฟือง (Zero Backlash)
• โครงสร้างแข็งแรง รับแรงบิดได้สูง และมีความแข็งเกร็งต่อการบิดสูง
• น้ำหนักเบา โมเมนต์ความเฉื่อยต่ำ ตอบสนองการหมุนได้รวดเร็ว
• รุ่นสแตนเลส (All SS) ทนการกัดกร่อนได้ดี เหมาะกับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• มีรูปแบบการยึดเพลาให้เลือก 3 แบบ แบบสกรูตัวหนอน (Set Screw)แบบแคลมป์ล็อก (Clamping)แบบผ่าซีก (Split Type)
• เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่นแท่นเลื่อน XY เครื่องจักร กลอุปกรณ์ทำความสะอาด
• รองรับการใช้งานกับ เซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ มอเตอร์ทั่วไป

ข้อมูลจำเพาะ

• MRG-16C / MRGS-16C รุ่นขนาดกะทัดรัด เส้นผ่านศูนย์กลางภายนอก 16 มม. ความยาวรวม 16 มม. ใช้สกรู M2.5 พร้อมแรงบิดขัน 1 N·m รองรับรูเพลาสูงสุด 6 มม. เหมาะกับงานขนาดเล็กและพื้นที่ติดตั้งจำกัด
• MRG-20C / MRGS-20C เพิ่มขนาดเป็น 20 มม. รองรับรูเพลาได้สูงสุด 8 มม. ใช้สกรู M2.5 และแรงบิดขัน 1 N·m ให้ความสมดุลระหว่างขนาดที่กะทัดรัดและกำลังการยึดจับ
• MRG-25C / MRGS-25C ตัวเรือนขนาด 25 มม. ใช้สกรู M3 แรงบิดขัน 1.5 N·m รองรับรูเพลาสูงสุด 10 มม. เหมาะกับงานส่งกำลังทั่วไปที่ต้องการความแข็งแรงเพิ่มขึ้น
• MRG-32C / MRGS-32C ขนาดภายนอก 32 มม. ใช้สกรู M4 และแรงบิดขัน 2.5 N·m รองรับรูเพลาสูงสุด 14 มม. ให้การยึดจับที่แน่นหนามากขึ้นสำหรับงานโหลดปานกลางถึงสูง
• MRG-40C / MRGS-40C ตัวคัปปลิ้งขนาด 40 มม. ใช้สกรู M5 แรงบิดขัน 4 N·m รองรับรูเพลาสูงสุด 18 มม. เหมาะสำหรับระบบที่ต้องการความมั่นคงในการส่งกำลังต่อเนื่อง
• MRG-50C / MRGS-50C ขนาดใหญ่ขึ้นเป็น 50 มม. ใช้สกรู M6 พร้อมแรงบิดขัน 8 N·m รองรับรูเพลาสูงสุด 24 มม. ช่วยเพิ่มความสามารถในการรับแรงบิดและลดโอกาสการลื่นของเพลา
• MRG-65C / MRGS-65C รุ่นขนาดใหญ่ของซีรีส์ ตัวเรือน 65 มม. ใช้สกรู M8 รองรับงานที่ใช้เพลาขนาดใหญ่และต้องการแรงยึดจับสูง เหมาะกับงานอุตสาหกรรมและเครื่องจักรที่รับโหลดหนัก

Part Number	A	W	L	F	G	M	Screw Tightening Torque (N·m)	Standard Bore Diameter D1 · D2
								5	6	8	10	12	14	15	16	18	19	20	25	28	30
MRG-16C	16	16	7.5	3.75	5	M2.5	1	●	●
MRG-20C	20	20	9.5	4.75	6.5	M2.5	1		●	●
MRG-25C	25	25	12	6	9	M3	1.5			●	●
MRG-32C	32	32	15.5	7.75	11	M4	2.5				●	●	●
MRG-40C	40	40	19.5	9.5	14	M5	4							●	●	●
MRG-50C	50	50	24.25	12	18	M6	8										●	●
MRG-65C	65	65	31.5	16	23	M8	16												●	●	●
MRGS-16C	16	16	7.5	3.75	5	M2.5	1	●	●
MRGS-20C	20	20	9.5	4.75	6.5	M2.5	1		●	●
MRGS-25C	25	25	12	6	9	M3	1.5			●	●
MRGS-32C	32	32	15.5	7.75	11	M4	2.5				●	●	●
MRGS-40C	40	40	19.5	9.5	14	M5	4							●	●	●
MRGS-50C	50	50	24.25	12	18	M6	8										●	●
MRGS-65C	65	65	31.5	16	23	M8	16												●	●	●

ข้อมูลทางเทคนิค

• รุ่นอะลูมิเนียมอัลลอยด์ (MRG-C) จุดเด่นคือ น้ำหนักเบา รองรับแรงบิดได้สูง และตอบสนองการหมุนได้ดี เหมาะกับงานความเร็วสูงและระบบที่ต้องการความเฉื่อยต่ำ
• ช่วงสมรรถนะแรงบิดพิกัด ประมาณ 1 – 35 N·m ความเร็วรอบสูงสุด ประมาณ 9,000 – 39,000 min⁻¹น้ำหนัก ประมาณ 8.3 – 446 g
• รุ่นสแตนเลสทั้งหมด (MRGS-C) จุดเด่นคือ แข็งแรง ทนการกัดกร่อน และเหมาะกับสภาพแวดล้อมหนัก น้ำหนักมากกว่า แต่ให้ความทนทานและความมั่นคงสูง
• ช่วงสมรรถนะ แรงบิดพิกัด ประมาณ 0.3 – 7 N·m ความเร็วรอบสูงสุด ประมาณ 9,000 – 39,000 min⁻¹ น้ำหนัก ประมาณ 22 – 1270 g
• รุ่นหลัก MRGS-16C รอบสูง น้ำหนักเบาสุดในกลุ่มสแตนเลส MRGS-32C เหมาะกับงานทั่วไปที่ต้องการความแข็งแรง MRGS-65C ขนาดใหญ่ แข็งแรง และมีน้ำหนักมากที่สุด
• ไม่จำเป็นต้องลดค่าแรงบิดพิกัดเมื่อโหลดมีการเปลี่ยนแปลงค่าความเผื่อรูเพลาที่แนะนำคือ h6 และ h7ควรตรวจสอบระยะหมุนรอบคัปปลิ้งให้เพียงพอ เพราะบางรุ่นหัวโบลต์อาจยื่นเกินตัวคัปปลิ้ง และเสี่ยงต่อการชนกับอุปกรณ์รอบข้าง
