คัปปลิ้ง Couplings NBK code MRG-32

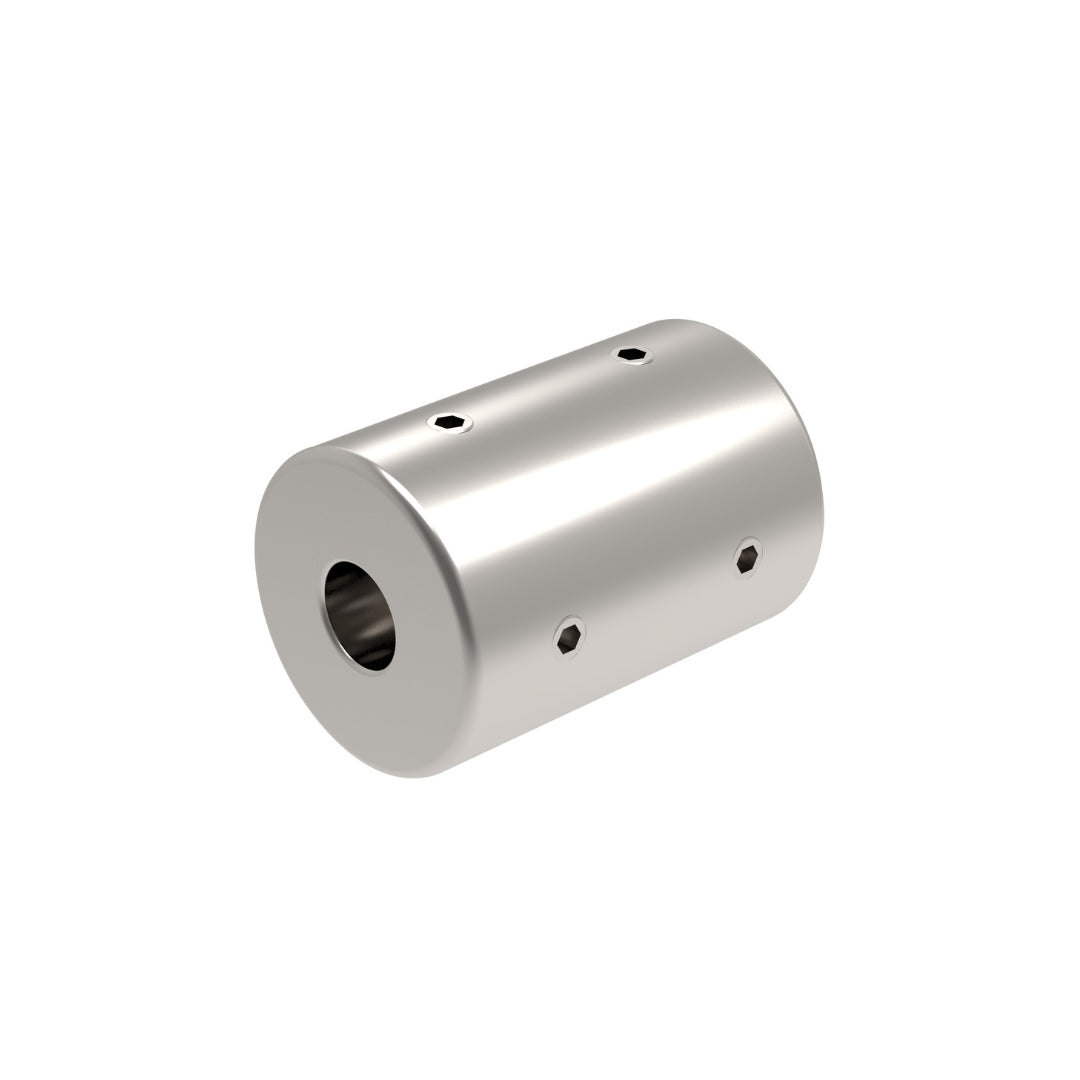

NBK รุ่น MRG / MRGS Rigid Couplings เป็นคัปปลิ้งแบบคงรูป (Rigid Coupling) สำหรับงานส่งกำลังที่ต้องการความแม่นยำสูง มีให้เลือกทั้งวัสดุอลูมิเนียมอัลลอยด์และสเตนเลสสตีลล้วน รองรับการยึดเพลา 3 รูปแบบ ได้แก่ แบบสกรูตัวหนอน (Set Screw Type), แบบแคลมป์ (Clamping Type) และแบบผ่าครึ่ง (Split Type) เหมาะสำหรับงานแท่นเลื่อน XY ความแม่นยำสูง เครื่องจักรกล และอุปกรณ์ทำความสะอาดที่ต้องการการส่งกำลังแบบตรงและไม่มีแบ็กลาช (Zero Backlash)

คุณสมบัติ

• Zero Backlash ไม่มีระยะฟรีขณะหมุน ส่งกำลังได้แม่นยำ
• น้ำหนักเบา / ความเฉื่อยต่ำ ตอบสนองรวดเร็ว เหมาะกับงานความเร็วสูง
• รองรับแรงบิดสูง ถ่ายทอดกำลังได้ดี ทนต่อโหลดการทำงาน
• ความแข็งเกร็งต่อการบิดสูง ลดการบิดตัว เพิ่มความเสถียรในการหมุน
• ทนการกัดกร่อน รุ่นสเตนเลสล้วน (All Stainless Steel) เหมาะกับสภาพแวดล้อมที่มีความชื้นหรือสารกัดกร่อน
• รองรับมอเตอร์หลากหลายประเภท ใช้งานได้กับ Servo Motor, Stepping Motor และมอเตอร์ทั่วไป

ข้อมูลจำเพาะ

• รุ่น MRG-16 / MRGS-16 เส้นผ่านศูนย์กลางภายนอก 16 มม. ความยาวรวม 24 มม. ระยะตำแหน่งสกรู 6 มม. ใช้สกรูขนาด M3 แรงบิดขันสกรู 0.7 N·mำ
• รุ่น MRG-20 / MRGS-20 เส้นผ่านศูนย์กลางภายนอก 20 มม.ความยาวรวม 30 มม.ระยะตำแหน่งสกรู 7 มม. ใช้สกรูขนาด M3 แรงบิดขันสกรู 0.7 N·m
• รุ่น MRG-25 / MRGS-25เส้นผ่านศูนย์กลางภายนอก 25 มม. ความยาวรวม 36 มม. ระยะตำแหน่งสกรู 9 มม. ใช้สกรูขนาด M4 แรงบิดขันสกรู 1.7 N·m
• รุ่น MRG-32 / MRGS-32 เส้นผ่านศูนย์กลางภายนอก 32 มม.ความยาวรวม 41 มม.ระยะตำแหน่งสกรู 10 มม. ใช้สกรูขนาด M4 แรงบิดขันสกรู 1.7 N·m
• รุ่น MRG-40 / MRGS-40 เส้นผ่านศูนย์กลางภายนอก 40 มม. ความยาวรวม 44 มม. ระยะตำแหน่งสกรู 10.5 มม. ใช้สกรูขนาด M5 แรงบิดขันสกรู 4 N·m
• รุ่น MRG-50 / MRGS-50 เส้นผ่านศูนย์กลางภายนอก 50 มม. ความยาวรวม 53 มม. ระยะตำแหน่งสกรู 12 มม. ใช้สกรูขนาด M6 แรงบิดขันสกรู 7 N·m
• น MRG-65 / MRGS-65 เส้นผ่านศูนย์กลางภายนอก 65 มม. ความยาวรวม 65 มม. ระยะตำแหน่งสกรู 16 มม. ใช้สกรูขนาด M8 แรงบิดขันสกรู 15 N·m
• หากขนาดรูเพลาไม่เกิน 4 มม. จะใช้สกรูตัวหนอนเพียง 1 ตำแหน่งเท่านั้น

Part Number	A	W	F	M	Screw Tightening Torque (N·m)	Standard Bore Diameter (dimensional allowance H8) D1 · D2
						3	4	5	6	8	10	12	15	16	18	19	20	25	28	30	32
MRG-16	16	24	6	M3	0.7	●	●	●	●
MRG-20	20	30	7	M3	0.7				●	●	●
MRG-25	25	36	9	M4	1.7					●	●	●
MRG-32	32	41	10	M4	1.7							●	●	●
MRG-40	40	44	10.5	M5	4									●	●	●	●
MRG-50	50	53	12	M6	7											●	●	●
MRG-65	65	65	16	M8	15														●	●	●
MRGS-16	16	24	6	M3	0.7			●	●
MRGS-20	20	30	7	M3	0.7				●	●	●
MRGS-25	25	36	9	M4	1.7					●	●	●
MRGS-32	32	41	10	M4	1.7							●	●	●
MRGS-40	40	44	10.5	M5	4									●	●	●	●
MRGS-50	50	53	12	M6	7											●	●	●
MRGS-65	65	65	16	M8	15														●	●	●

ข้อมูลทางเทคนิค

• MRG (อลูมิเนียมอัลลอยด์) รองรับแรงบิด 1–35 N·m รอบสูงสุด 9,000–39,000 rpm น้ำหนักเบา ตอบสนองเร็ว เหมาะกับงานรอบสูงและงานทั่วไป
• MRGS (สเตนเลสสตีล)รองรับแรงบิด 0.3–7 N·m รอบสูงสุด 9,000–39,000 rpm แข็งแรง ทนกัดกร่อน น้ำหนักมากกว่ารุ่น MRG
• ข้อแนะนำใช้ค่าความเผื่อเพลา h6 หรือ h7 ไม่ต้องลดค่า Rated Torque แม้โหลดแกว่งตัว ตัวอย่าง: เพลาขนาด 15 มม. โหลด 3 N·m แนะนำรุ่น MRG-32
