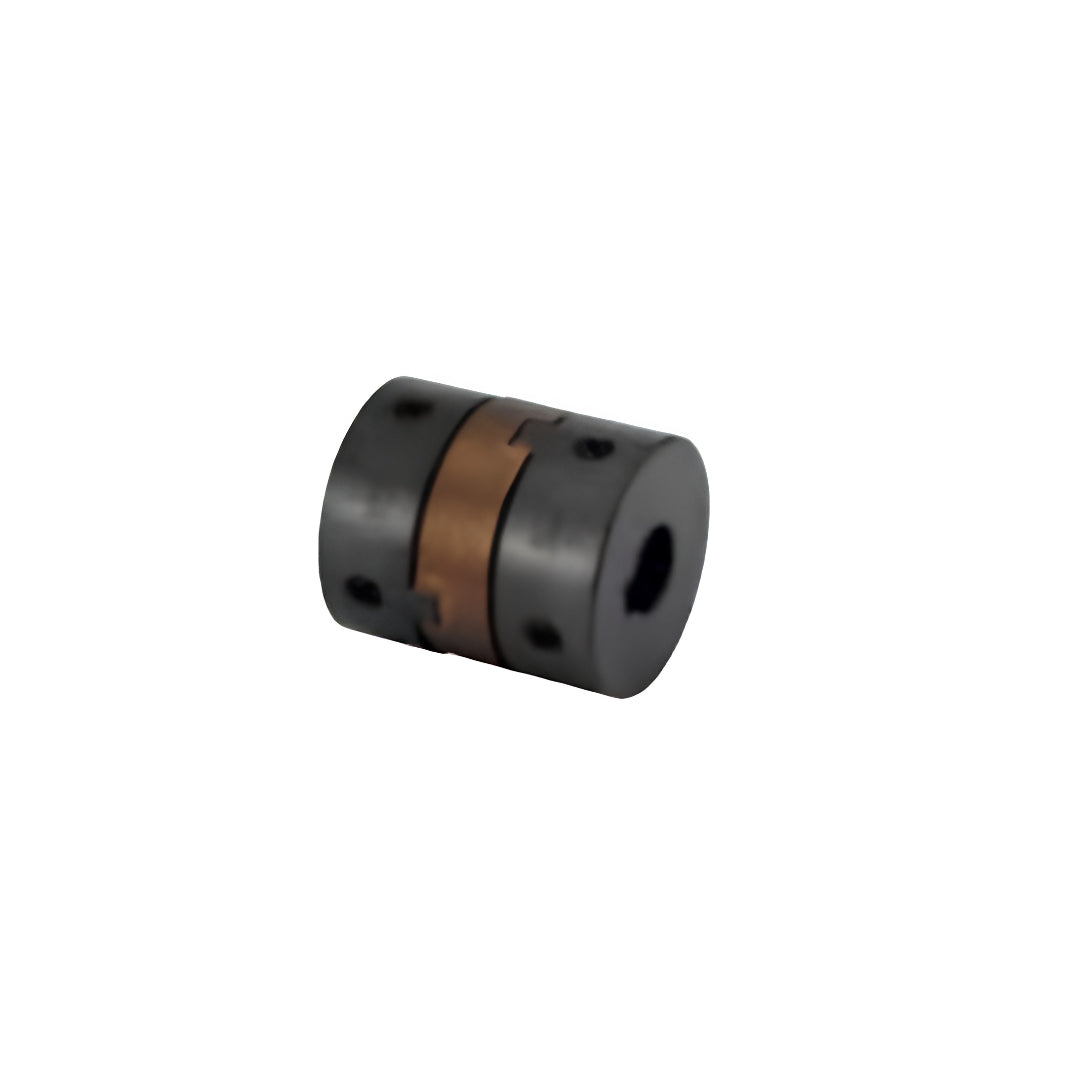

คัปปลิ้ง Couplings NBK code MOM-55

MOM เป็นข้อต่อเพลาแบบยืดหยุ่นชนิดโอลแฮม (Oldham Type Flexible Coupling) จาก NBK ใช้ระบบยึดเพลาด้วยสกรูตั้ง (Set Screw Type) ออกแบบเพื่อรองรับการเยื้องศูนย์ระหว่างเพลา ช่วยลดแรงปฏิกิริยาที่ส่งกลับไปยังตลับลูกปืน พร้อมถ่ายทอดแรงบิดได้อย่างนุ่มนวล เหมาะสำหรับงานเครื่องจักรทั่วไป งานระบบอัตโนมัติ และงานที่ต้องการความแม่นยำในการหมุนของเพลา

คุณสมบัติ

• มาพร้อมสกรูตั้งหัวจม (Hex Socket Set Screws) พร้อมติดตั้งใช้งาน
• รูเพลามาตรฐานค่าพิกัดความเผื่อ H8 รองรับเพลาแนะนำ h6 และ h7
• รุ่นรูเพลา 4 มม. หรือต่ำกว่า ใช้สกรูยึดเพียง 1 ตำแหน่ง
• รองรับสั่งทำร่องลิ่ม (Keyway) เพิ่มได้ตามต้องการ
• สามารถสั่งแบบผสม ระหว่างฝั่ง Set Screw และ Clamping ได้
• ไม่รองรับบริการล้างและแพ็กสำหรับคลีนรูม รวมถึงไม่สามารถเปลี่ยนเป็นสกรูสแตนเลสได้

ข้อมูลจำเพาะ

• รุ่น MOM มีขนาดตั้งแต่ MOM-12 ถึง MOM-70 ครอบคลุมงานเพลาขนาดเล็กถึงใหญ่
• ใช้สกรูยึดตั้งแต่ M2.5 ถึง M8 ตามขนาดรุ่น พร้อมค่าแรงบิดขันสกรูประมาณ 0.5–15 N·m
• ขนาดตัวคัปปลิ้งกะทัดรัด รองรับงานติดตั้งพื้นที่จำกัด และงานส่งกำลังทั่วไป
• รองรับรูเพลามาตรฐานหลายขนาด ตั้งแต่ 3 มม. ถึง 42 มม.
• รุ่นเล็ก เช่น MOM-12 และ MOM-15 เหมาะกับเพลาขนาดเล็ก 3–8 มม.
• รุ่นกลาง เช่น MOM-20 ถึง MOM-38 รองรับเพลาขนาดประมาณ 5–22 มม.
• รุ่นใหญ่ เช่น MOM-45 ถึง MOM-70 รองรับเพลาขนาดสูงสุดถึง 42 มม.
• มีรองรับขนาดเพลานิยม เช่น 6.35 มม., 10 มม., 12 มม., 15 มม., 20 มม. และ 25 มม.
• ทุกขนาดออกแบบให้เลือกใช้งานได้ตามขนาดเพลาและแรงบิดที่เหมาะสม

Part Number	A	L	W	E	F	M	Screw Tightening Torque (N・m)
MOM-12	12	5.2	15	5.9	2.6	M2.5	0.5
MOM-15	15	5.4	16.6	6.9	2.7	M3	0.7
MOM-17	17	6.7	20.4	7.3	3.35	M3	0.7
MOM-20	20	7	22	11.1	3.5	M3	0.7
MOM-26	26	9	26.6	13.3	4.5	M4	1.7
MOM-30	30	12	34	15.5	6	M4	1.7
MOM-34	34	13	35	17.5	6.5	M5	4
MOM-38	38	15	40.5	21.5	7.5	M5	4
MOM-45	45	15	45.2	24.3	7.5	M5	4
MOM-55	55	17	51	27.7	8.5	M6	7
MOM-70	70	20	58.6	38.5	10	M8	15

ข้อมูลทางเทคนิค

• ซีรีส์ MOM รองรับความเร็วรอบสูงสุด 2,000 รอบ/นาที และรองรับการเยื้องเชิงมุมได้สูงสุด 2°
• ค่าแรงบิดมีตั้งแต่ประมาณ 2.7–176 N·m รองรับทั้งงานขนาดเล็กและงานโหลดสูง
• รุ่นใหญ่ให้ความแข็งเกร็งบิดสูง ช่วยส่งกำลังได้แม่นยำและตอบสนองดี
• รองรับการเยื้องขนานได้ประมาณ 0.3–1.4 มม. ตามขนาดรุ่น
• น้ำหนักคัปปลิ้งมีตั้งแต่ประมาณ 9–1,090 กรัม
• ค่าโมเมนต์ความเฉื่อยและน้ำหนักอ้างอิงจากรุ่นที่ใช้รูเพลาขนาดใหญ่สุด
• คำแนะนำการเลือกใช้งาน หากใช้งานแบบกลับทิศทางบ่อย หรือมีโหลดกระชาก ควรเลือกขนาดเผื่อแรงบิดเพิ่ม ค่าการเยื้องขนานที่รองรับได้ จะเปลี่ยนตามโหลดและความเร็วรอบใช้งานจริง ซีรีส์ MOM ให้แรงบิดและความแข็งเกร็งสูงกว่ารุ่น MOR, MOL และ MOS เมื่อเทียบที่ขนาดภายนอกเท่ากัน
• ตัวอย่างการสั่งซื้อMOM-26-6.35-10 คือ รุ่น MOM-26 โดยรูเพลา D1 = 6.35 มม. และ D2 = 10 มม.

เอกสารข้อมูล
