• คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEP-45
1 1

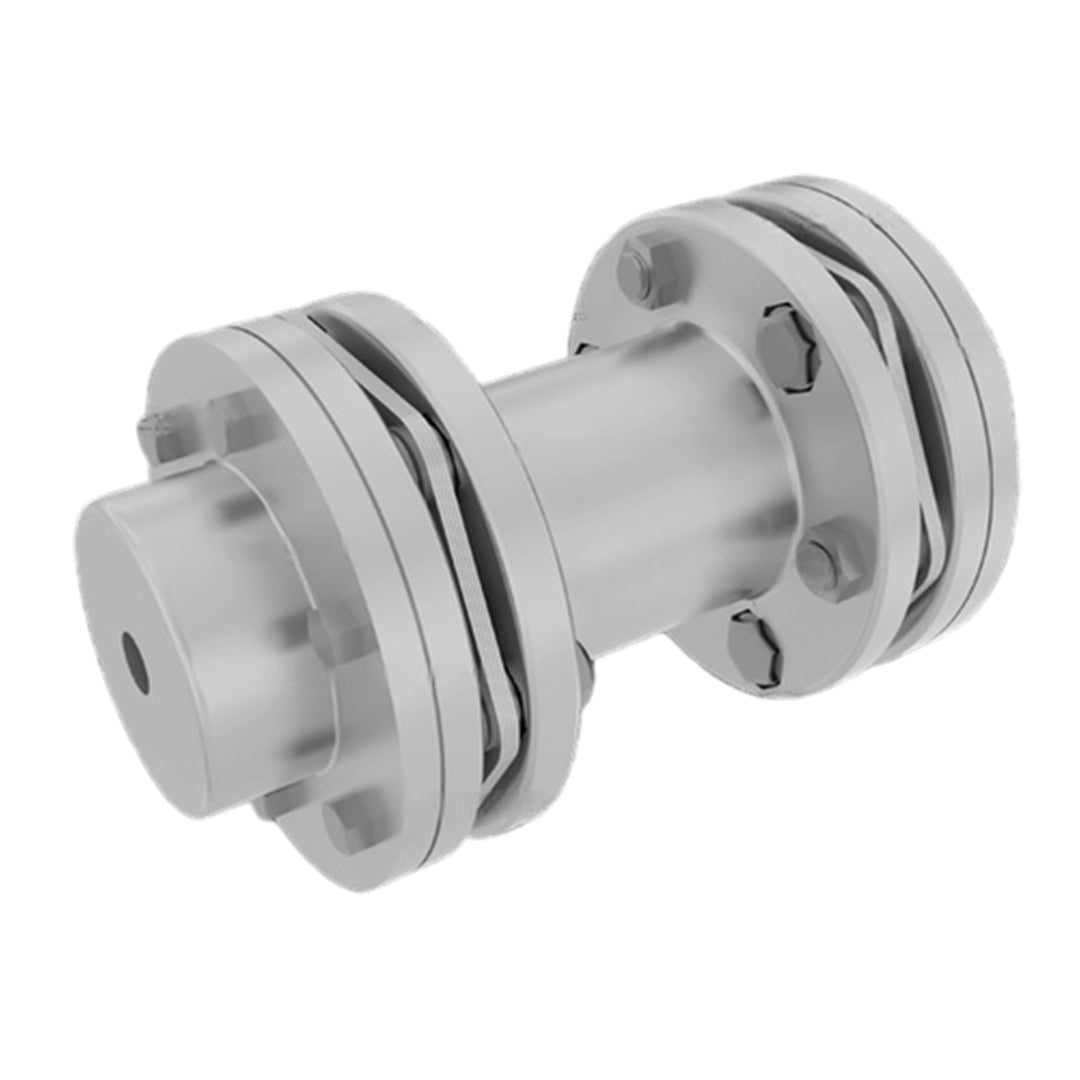

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEP-45

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEP-45

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
138,946.50 ฿
138,946.50 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEP-45

KCP Disc Flexible Couplings ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดด้วยอัตราส่วนกำลังต่อน้ำหนักที่ดีเยี่ยม เหมาะสำหรับการส่งกำลังทางกลในงานหนักถึงปานกลางที่มีแรงบิดสูง แรงบิดย้อนกลับ แรงบิดสลับต่อเนื่อง หรือแรงกระแทก เช่นในเครื่องสูบน้ำ คอมเพรสเซอร์ เครื่องกำเนิดไฟฟ้า และเครื่องมือเครื่องจักร ด้วยการออกแบบที่เรียบง่ายและชิ้นส่วนตรงกลางที่จัดศูนย์กลางเองได้ ทำให้ติดตั้งง่ายและไม่ต้องบำรุงรักษาเนื่องจากไม่ต้องการการหล่อลื่นและทำจากวัสดุ SM45C ซึ่งช่วยยืดอายุการใช้งานและให้สมดุลไดนามิกที่ดีเยี่ยม

คุณสมบัติ

  • มีอัตราส่วนความสามารถต่อน้ำหนักสูง ออกแบบมาให้มีกำลังรับน้ำหนักที่ดีเมื่อเทียบกับน้ำหนักของตัวข้อต่อ
  • เชื่อถือได้ในการส่งกำลัง สามารถใช้งานได้อย่างมั่นคงในการส่งกำลังทางกล
  • เหมาะกับงานหนัก รองรับการใช้งานในสภาวะที่มีแรงบิดสูง, แรงบิดย้อนกลับ, แรงบิดสลับต่อเนื่อง, และแรงกระแทก
  • ติดตั้งง่ายและรวดเร็ว ด้วยการออกแบบที่เรียบง่ายและเป็นชุดพร้อมติดตั้ง
  • ประหยัดพื้นที่ ชิ้นส่วนตรงกลางแบบเปิดช่วยลดพื้นที่ที่ต้องการสำหรับการติดตั้ง
  • จัดศูนย์กลางตัวเองได้ ชิ้นส่วนตรงกลางสามารถจัดแนวตัวเองได้โดยไม่ต้องการอุปกรณ์เสริม
  • สมดุลไดนามิกดีเยี่ยม ช่วยเพิ่มอายุการใช้งานของข้อต่อ
  • แทบไม่ต้องบำรุงรักษา ไม่ต้องการการหล่อลื่นและไม่ต้องดูแลตามระยะเวลา
  • ทนทานสูง ผลิตจากเหล็กกล้าคาร์บอน SM45C ซึ่งมีความแข็งแรงสูงและทนทานต่อการสึกหรอ

ข้อมูลจำเพาะ

การออกแบบ

  • ออกแบบเพื่อให้ได้อัตราส่วนความสามารถต่อน้ำหนัก (capacity to weight ratio) ที่ดีที่สุด
  • ชิ้นส่วนตรงกลางเป็นแบบจัดศูนย์กลางตัวเองได้ (self-centering)
  • ไม่ต้องการอุปกรณ์จำกัดการเคลื่อนที่ (limiting devices) หรืออุปกรณ์ลอยตัวในแนวแกน (axial float devices) สำหรับเพลา
  • มาพร้อมกับชุดใบมีดและตัวยึด (blades and fasteners) แบบครบชุด ทำให้การติดตั้งง่ายและลดชิ้นส่วนที่หลวม
  • รูปทรงเรียบง่าย ช่วยให้ติดตั้งได้รวดเร็ว
  • ชิ้นส่วนตรงกลางเป็นแบบเปิด (open lug type) เพื่อประหยัดพื้นที่และมีระยะห่างสำหรับการประกอบ
  • ชิ้นส่วนตรงกลางให้สมดุลไดนามิกที่ยอดเยี่ยม (excellent dynamic balance)

ประสิทธิภาพและการใช้งาน

  • เหมาะสำหรับการส่งกำลังทางกล (mechanical power transmission)
  • ใช้งานได้ดีในงานหนัก (heavy duty) ความเร็วต่ำถึงปานกลาง (slow to medium speed)
  • ทนทานต่อสภาวะที่มีการสตาร์ทด้วยแรงบิดสูง (high starting torque), การย้อนกลับของแรงบิด (torque reversals), แรงบิดสลับต่อเนื่อง (continuous alternating torques), และแรงกระแทก (shock loads)
  • ตัวอย่างการใช้งาน: ปั๊มแรงเหวี่ยง, คอมเพรสเซอร์, เครื่องช่วยหายใจ, เครื่องกำเนิดไฟฟ้า, กังหัน, มอเตอร์ไฟฟ้า, เครื่องจักรผลิตกระดาษ, เครื่องมือเครื่องจักร, หอหล่อเย็น, เครื่องพิมพ์

การบำรุงรักษา

  • แทบจะไม่มีการบำรุงรักษาตามระยะ (virtually free from periodic maintenance)
  • ไม่ต้องการการหล่อลื่น (do not require lubrication)

วัสดุ

  • ส่วนประกอบทั้งหมดทำจาก SM45C
  • SM45C เป็นเหล็กกล้าคาร์บอนปานกลาง (medium carbon steel) ที่ใช้สำหรับโครงสร้างเครื่องจักรกล (mechanical structural steel)
  • มีคุณสมบัติเด่นคือ แข็งแรงสูง (high strength), ทนทานต่อการเสียดสีได้ดี (good wear resistance), ชุบแข็งได้ง่าย (easily hardenable)
  • สามารถชุบแข็งได้ทั้งตัวและชุบผิวให้แข็งด้วยวิธีอินดักชั่น (induction hardening)
  • เทียบเท่ากับเกรดเหล็กมาตรฐานสากล เช่น JIS S45C, AISI 1045, DIN CK45, EN8 (080M40)
  • เหมาะสำหรับทำชิ้นส่วนเครื่องมือ เครื่องจักรกลทั่วไป เพลา ข้อเหวี่ยง ก้านสูบ และแม่พิมพ์

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore (mm) Cplg Weight (Kg) Axial Deflection (mm) GD² (Kg.M²) Dimensions (Millimeters)
A B C BE S F H
KEP 03 7,115 13,000 144 69.9 2.1 2.592 258 468 124 180 28 144 208
KEP 05 8,967 11,600 160 96.8 2.1 4.092 282 540 158 220 31 160 232
KEP 10 10,780 11,600 158 100.0 2.1 4.880 294 540 158 220 31 160 228
KEP 15 15,386 10,300 182 153.0 2.4 8.952 330 614 174 250 38 182 264
KEP 20 25,578 9,200 206 216.0 2.9 15.240 366 692 196 280 42 206 300
KEP 25 37,730 8,500 224 309.0 3.1 30.672 422 768 220 320 50 224 324
KEP 30 47,138 7,800 244 395.0 3.3 43.532 452 848 250 360 55 244 354
KEP 35 57,036 7,200 260 505.0 3.6 70.152 498 910 270 390 60 260 376
KEP 40 64,386 6,800 276 576.0 4.0 88.312 522 942 270 390 60 276 400
KEP 45 83,594 6,200 - 749.0 4.5 131.900 564 1,028 288 420 66 304 442

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEP-45 Data sheet
