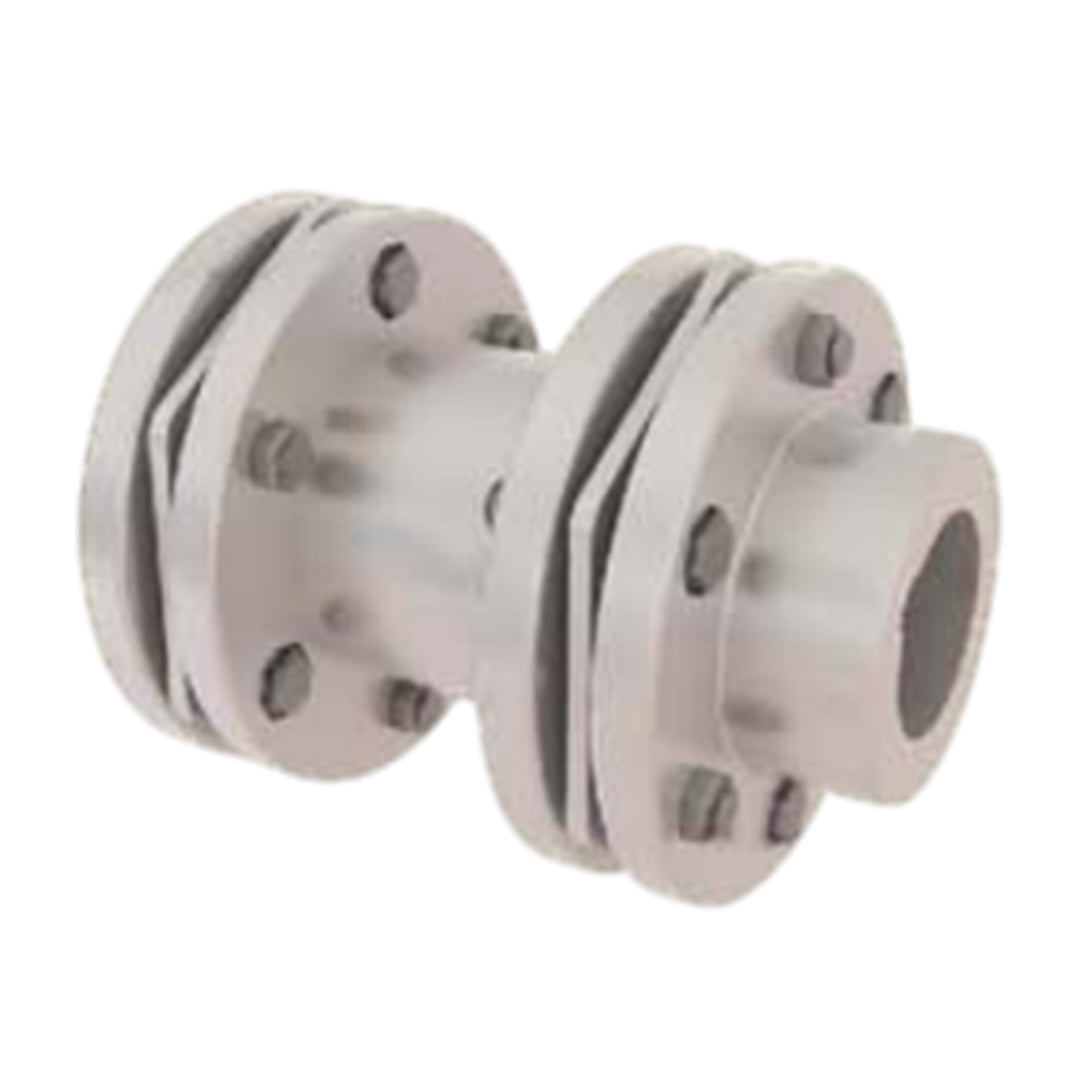

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEC-15

คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEC-15

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
23,959.65 ฿
23,959.65 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด คัปปลิ้ง Coupling KCP ดิสคัปปลิ้ง code KEC-15

KCP Disc Flexible Couplings ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดด้วยอัตราส่วนกำลังต่อน้ำหนักที่ดีเยี่ยม เหมาะสำหรับการส่งกำลังทางกลในงานหนักถึงปานกลางที่มีแรงบิดสูง แรงบิดย้อนกลับ แรงบิดสลับต่อเนื่อง หรือแรงกระแทก เช่นในเครื่องสูบน้ำ คอมเพรสเซอร์ เครื่องกำเนิดไฟฟ้า และเครื่องมือเครื่องจักร ด้วยการออกแบบที่เรียบง่ายและชิ้นส่วนตรงกลางที่จัดศูนย์กลางเองได้ ทำให้ติดตั้งง่ายและไม่ต้องบำรุงรักษาเนื่องจากไม่ต้องการการหล่อลื่นและทำจากวัสดุ SM45C ซึ่งช่วยยืดอายุการใช้งานและให้สมดุลไดนามิกที่ดีเยี่ยม

คุณสมบัติ

  • มีอัตราส่วนความสามารถต่อน้ำหนักสูง ออกแบบมาให้มีกำลังรับน้ำหนักที่ดีเมื่อเทียบกับน้ำหนักของตัวข้อต่อ
  • เชื่อถือได้ในการส่งกำลัง สามารถใช้งานได้อย่างมั่นคงในการส่งกำลังทางกล
  • เหมาะกับงานหนัก รองรับการใช้งานในสภาวะที่มีแรงบิดสูง, แรงบิดย้อนกลับ, แรงบิดสลับต่อเนื่อง, และแรงกระแทก
  • ติดตั้งง่ายและรวดเร็ว ด้วยการออกแบบที่เรียบง่ายและเป็นชุดพร้อมติดตั้ง
  • ประหยัดพื้นที่ ชิ้นส่วนตรงกลางแบบเปิดช่วยลดพื้นที่ที่ต้องการสำหรับการติดตั้ง
  • จัดศูนย์กลางตัวเองได้ ชิ้นส่วนตรงกลางสามารถจัดแนวตัวเองได้โดยไม่ต้องการอุปกรณ์เสริม
  • สมดุลไดนามิกดีเยี่ยม ช่วยเพิ่มอายุการใช้งานของข้อต่อ
  • แทบไม่ต้องบำรุงรักษา ไม่ต้องการการหล่อลื่นและไม่ต้องดูแลตามระยะเวลา
  • ทนทานสูง ผลิตจากเหล็กกล้าคาร์บอน SM45C ซึ่งมีความแข็งแรงสูงและทนทานต่อการสึกหรอ

ข้อมูลจำเพาะ

การออกแบบ

  • ออกแบบเพื่อให้ได้อัตราส่วนความสามารถต่อน้ำหนัก (capacity to weight ratio) ที่ดีที่สุด
  • ชิ้นส่วนตรงกลางเป็นแบบจัดศูนย์กลางตัวเองได้ (self-centering)
  • ไม่ต้องการอุปกรณ์จำกัดการเคลื่อนที่ (limiting devices) หรืออุปกรณ์ลอยตัวในแนวแกน (axial float devices) สำหรับเพลา
  • มาพร้อมกับชุดใบมีดและตัวยึด (blades and fasteners) แบบครบชุด ทำให้การติดตั้งง่ายและลดชิ้นส่วนที่หลวม
  • รูปทรงเรียบง่าย ช่วยให้ติดตั้งได้รวดเร็ว
  • ชิ้นส่วนตรงกลางเป็นแบบเปิด (open lug type) เพื่อประหยัดพื้นที่และมีระยะห่างสำหรับการประกอบ
  • ชิ้นส่วนตรงกลางให้สมดุลไดนามิกที่ยอดเยี่ยม (excellent dynamic balance)

ประสิทธิภาพและการใช้งาน

  • เหมาะสำหรับการส่งกำลังทางกล (mechanical power transmission)
  • ใช้งานได้ดีในงานหนัก (heavy duty) ความเร็วต่ำถึงปานกลาง (slow to medium speed)
  • ทนทานต่อสภาวะที่มีการสตาร์ทด้วยแรงบิดสูง (high starting torque), การย้อนกลับของแรงบิด (torque reversals), แรงบิดสลับต่อเนื่อง (continuous alternating torques), และแรงกระแทก (shock loads)
  • ตัวอย่างการใช้งาน: ปั๊มแรงเหวี่ยง, คอมเพรสเซอร์, เครื่องช่วยหายใจ, เครื่องกำเนิดไฟฟ้า, กังหัน, มอเตอร์ไฟฟ้า, เครื่องจักรผลิตกระดาษ, เครื่องมือเครื่องจักร, หอหล่อเย็น, เครื่องพิมพ์

การบำรุงรักษา

  • แทบจะไม่มีการบำรุงรักษาตามระยะ (virtually free from periodic maintenance)
  • ไม่ต้องการการหล่อลื่น (do not require lubrication)

วัสดุ

  • ส่วนประกอบทั้งหมดทำจาก SM45C
  • SM45C เป็นเหล็กกล้าคาร์บอนปานกลาง (medium carbon steel) ที่ใช้สำหรับโครงสร้างเครื่องจักรกล (mechanical structural steel)
  • มีคุณสมบัติเด่นคือ แข็งแรงสูง (high strength), ทนทานต่อการเสียดสีได้ดี (good wear resistance), ชุบแข็งได้ง่าย (easily hardenable)
  • สามารถชุบแข็งได้ทั้งตัวและชุบผิวให้แข็งด้วยวิธีอินดักชั่น (induction hardening)
  • เทียบเท่ากับเกรดเหล็กมาตรฐานสากล เช่น JIS S45C, AISI 1045, DIN CK45, EN8 (080M40)
  • เหมาะสำหรับทำชิ้นส่วนเครื่องมือ เครื่องจักรกลทั่วไป เพลา ข้อเหวี่ยง ก้านสูบ และแม่พิมพ์

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore (mm) Min Bore (mm) Cplg Weight (Kg) Axial Deflection (mm) GD² (Kg.M²) Dimensions (Millimeters)
A B D(BE) G F F1 G1 HN H V
KEC 01 3,842 15,000 95 84 29.8 2.1 0.60 214 216 90 12.2 108 93 15 137 122 77
KEC 03 7,115 13,000 115 98 45.2 2.1 1.12 246 234 95 13.7 121 98 15 165 142 77
KEC 05 8,967 11,600 125 101 60.7 2.1 1.60 276 264 110 17.5 134 105 25 180 147 88
KEC 10 10,780 11,600 125 101 65.1 2.1 1.60 276 264 110 19.0 134 105 25 180 147 88
KEC 15 15,386 10,300 140 118 98.8 2.4 3.32 308 303 120 19.0 160 118 25 200 171 101
KEC 20 25,578 9,200 158 136 141.0 2.9 6.00 346 336 130 22.5 183 127 26 228 197 107
KEC 25 37,730 8,500 165 147 201.0 3.1 9.92 375 374 150 28.0 198 145 31 240 213 128
KEC 30 47,138 7,800 178 159 259.0 3.3 15.20 410 407 165 31.0 214 160 33 258 231 140
KEC 35 57,036 7,200 187 170 315.0 3.6 23.10 445 430 175 31.0 225 170 35 272 245 149
KEC 40 64,386 6,800 205 187 378.0 4.0 28.90 470 457 180 34.0 247 175 35 297 271 157
KEC 45 83,594 6,200 231 208 489.0 4.5 42.10 511 508 195 35.5 278 190 40 334 302 168
KEC 50 103,194 5,700 254 233 615.0 5.0 65.40 556 540 200 37.0 305 195 40 364 338 174
KEC 55 128,086 5,400 263 240 739.0 5.2 90.10 587 562 210 37.5 317 205 40 382 348 180
