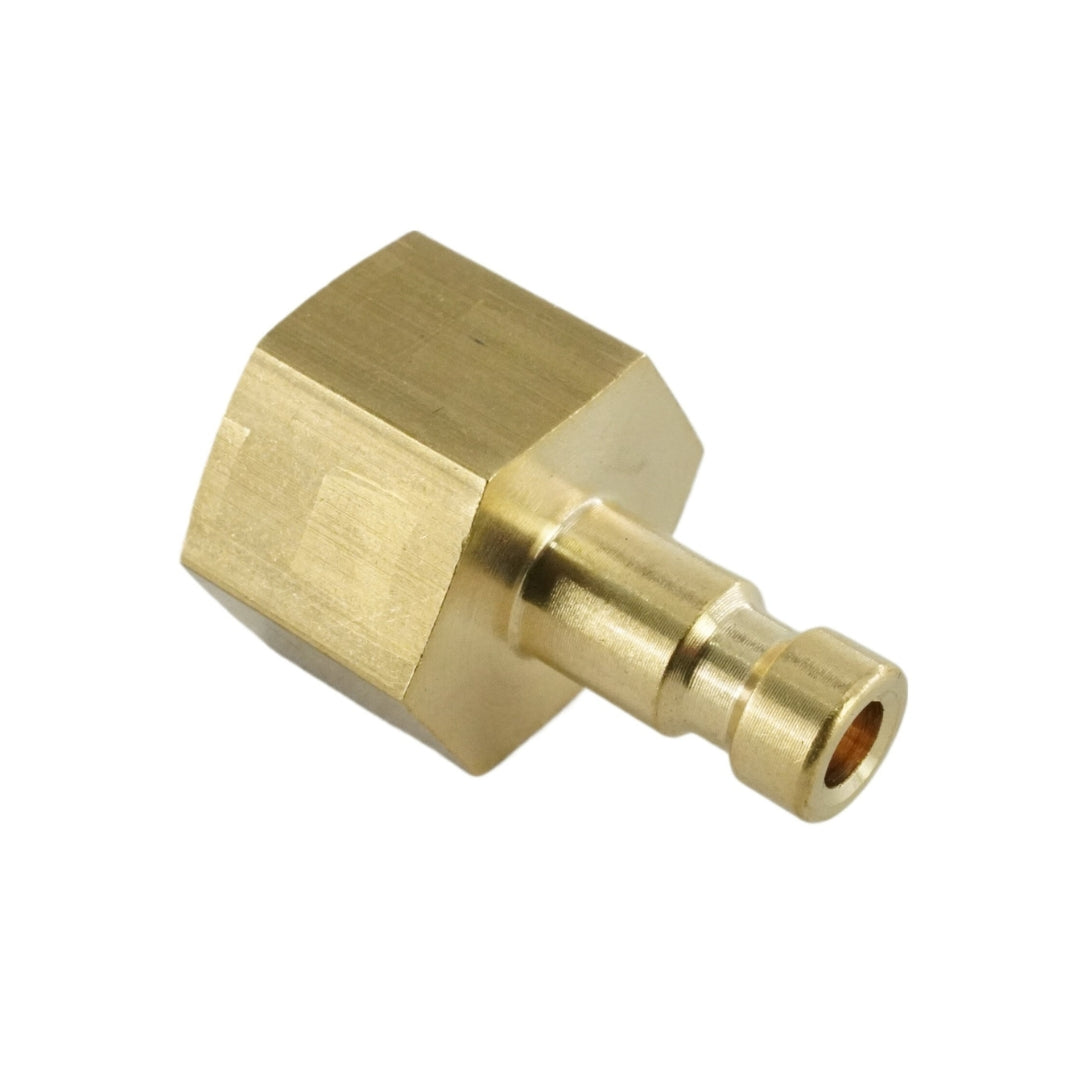

ข้อต่อสวมเร็ว Quick Coupler LUEDECKE code ESMC 5 NI

ข้อต่อสวมเร็ว Quick Coupler LUEDECKE รหัส ESMC 5 NI ผสานเทคโนโลยีการล็อคที่แม่นยำเข้ากับดีไซน์ที่รองรับการจับยึดอย่างมั่นคง กลไกลูกปืนภายในถูกจัดเรียงมาอย่างสมดุลเพื่อกระจายแรงกดทับ ทำให้การสวมปลดทำได้อย่างนุ่มนวลและไม่ทำลายพื้นผิวของข้อต่อตัวผู้ (Plug) การออกแบบทางกลศาสตร์นี้ช่วยลดความเหนื่อยล้าของผู้ปฏิบัติงาน พร้อมทั้งสร้างความมั่นใจในเรื่องของความปลอดภัย ป้องกันอุบัติเหตุจากการหลุดร่วงของสายลมภายใต้แรงดันสูง เป็นอุปกรณ์ที่สะท้อนถึงความใส่ใจในรายละเอียดตามแบบฉบับอุตสาหกรรมเยอรมันอย่างแท้จริง

คุณสมบัติ

• ร่องเกลียวในมีความลึกพอดีช่วยป้องกันปัญหาเกลียวหวานจากการขันแน่นเกินไป
• ทนต่อการกัดกร่อนจากความชื้นที่ปะปนมากับระบบปั๊มลม
• สปริงล็อกมีความยืดหยุ่นสูงรองรับการเสียบเข้าออกนับหมื่นครั้ง
• โครงสร้างวาล์วเปิดปิดลมทำงานเงียบและนุ่มนวล
• ป้องกันฝุ่นละอองและสิ่งสกปรกเข้าสู่ระบบท่อส่งกำลังลม

ข้อมูลจำเพาะ

• รูปแบบการเชื่อมต่อ: ข้อต่อเกลียวใน (Female Thread) ขนาด M5
• วัสดุตัวเรือน: ทองเหลืองแท้ (Brass) ให้ความคงทนและอายุการใช้งานยาวนาน
• แรงดันใช้งานสูงสุด: ออกแบบมาเพื่อรองรับแรงดัน 35 บาร์ (PN 35)
• อุณหภูมิที่รองรับ: ประสิทธิภาพคงที่แม้อยู่ในอุณหภูมิ -20°C ถึง 100°C
• ซีลและการใช้งาน: ปิดผนึกอย่างมั่นใจด้วยโอริง NBR สำหรับระบบท่อลม

Plugs with female thread
Thread connection	L	SW	L1	L2	Weight	Type No. n. plated	Type No. plain
M 5 f	17	7	5	10	3	ESMCN 5 NI	ESMC 5 NI

ข้อมูลทางเทคนิค

• ตัวชิ้นงานคงสีทองเหลืองธรรมชาติ ไม่หลุดร่อนแม้ผ่านการเสียดสีจากการใช้งานอย่างหนัก
• ซีลวงแหวนถูกปรับตั้งมาให้ทนทานต่อการเสื่อมสภาพจากการเปลี่ยนแปลงความร้อนฉับพลัน
• ตอบสนองการถอดและเสียบอุปกรณ์ได้อย่างรวดเร็ว ลดระยะเวลาดาวน์ไทม์ (Downtime) ในสายการผลิต
• สเปคเกลียวในรองรับการเข้ากันได้กับข้อต่อมาตรฐานยุโรปหลายรูปแบบ
• ค่าอัตราความดันตกคร่อม (Pressure Drop) ต่ำมาก ช่วยประหยัดพลังงานในระบบปั๊มลม

เอกสารข้อมูล

ข้อต่อสวมเร็ว Quick Coupler LUEDECKE code ESMC 5 NI Data Sheet
