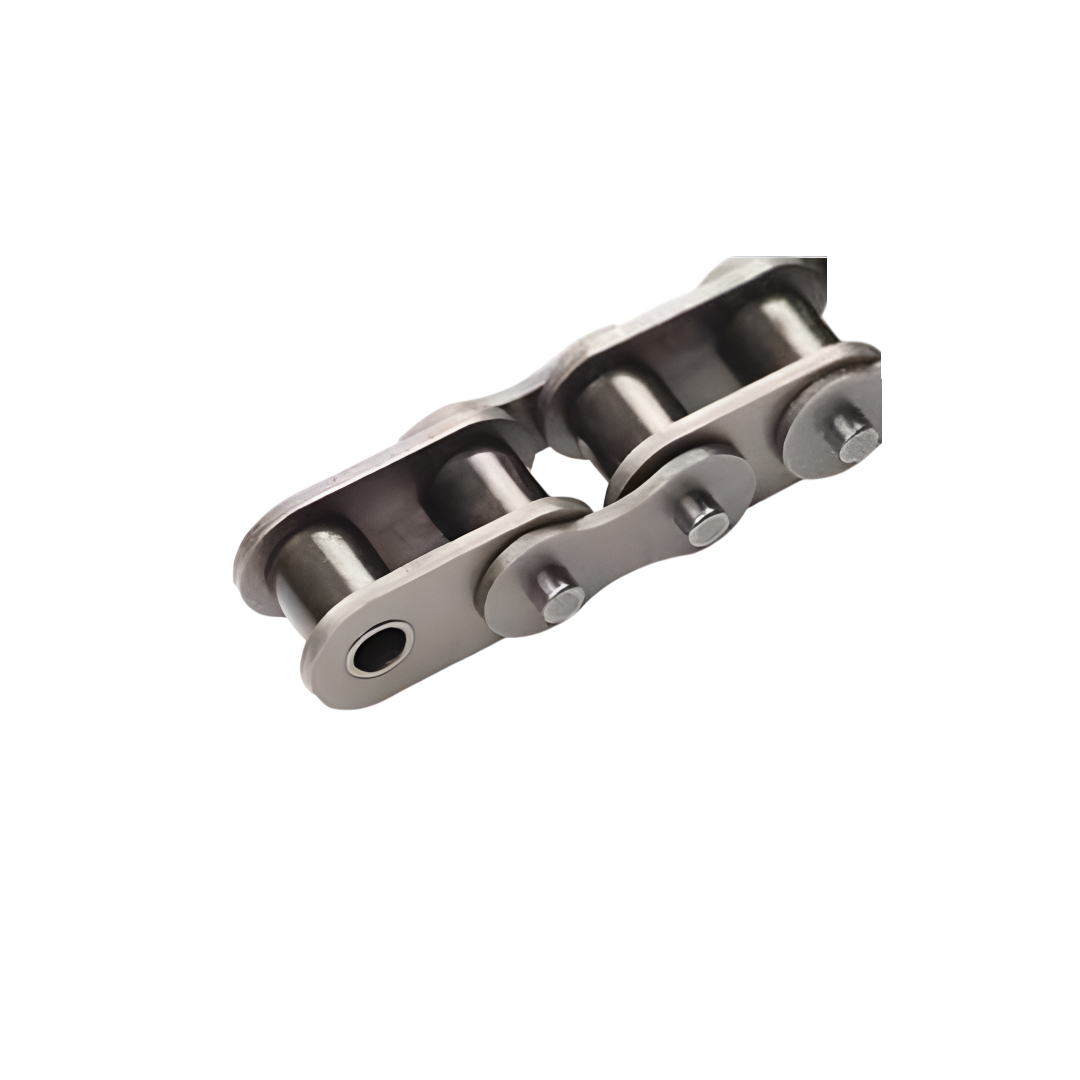

โซ่ TYC Snap-On Top Chain 63SB NP ขนาด 19.05 x 12.70 มม.
โซ่ TYC Snap-On Top Chain 63SB NP ขนาด 19.05 x 12.70 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
4,232.00 ฿
ราคาปกติ
ราคาโปรโมชัน
4,232.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Snap-On Top Chain 63SB NP ขนาด 19.05 x 12.70 มม.
โซ่ TYC Snap-On Top Chain 63SB NP ขนาด 19.05 x 12.70 มม.โซ่ที่เคลือบผิวเพื่อเพิ่มประสิทธิภาพในการทนต่อสนิมและความเสียหายจากการใช้งานภายนอก มั่นใจได้ในวัสดุที่แข็งแรงและการออกแบบที่ทันสมัย ช่วยให้การทำงานในระบบโรงงานและระบบส่งกำลังมีความต่อเนื่องและปลอดภัยสูงสุดทุกช่วงเวลา
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC Snap-On Top Chain
- โซ่ชนิด Snap-On Top: เป็นโซ่ลำเลียงชนิดพิเศษ ที่มีฝาครอบ (Top Plate) ทำจากพลาสติกวิศวกรรมหรือสเตนเลส ติดตั้งบนโซ่ฐาน (Base Chain) ด้วยระบบ “Snap-On” โดยไม่ต้องใช้เครื่องมือพิเศษ
- โซ่ฐาน (Base Chain): ทำจากสเตนเลสหรือเหล็กชุบแข็ง ทนต่อแรงดึงและการสึกหรอ
- แผ่น Top Plate: ทำจากวัสดุที่ทนต่อการเสียดสี เช่น Acetal หรือ POM และบางรุ่นมีคุณสมบัติทนสารเคมีหรือทนความร้อน
- โครงสร้างแบบถอดเปลี่ยนได้ง่าย: หากแผ่นบนชำรุดสามารถถอดเปลี่ยนเฉพาะ Top Plate ได้ โดยไม่ต้องถอดทั้งเส้น
- พื้นผิวเรียบ: เหมาะสำหรับงานลำเลียงผลิตภัณฑ์โดยตรง เช่น กล่อง ขวด กระป๋อง โดยไม่ทำให้เกิดรอย
การติดตั้ง
- ติดตั้งง่ายด้วยระบบ Snap-On: เพียงกด Top Plate เข้ากับโซ่ฐานก็พร้อมใช้งาน ไม่ต้องใช้หมุดยึดหรือเครื่องมือพิเศษ
- เฟืองรองรับต้องเป็นแบบ Flat Top Chain Sprocket: ต้องใช้ร่วมกับเฟืองชนิดพิเศษที่ออกแบบมาสำหรับ Snap-On Chain
- แนวการลำเลียงต้องราบเรียบ: พื้นที่ติดตั้งควรเรียบและไม่มีการบิดงอมาก เพื่อรักษาอายุการใช้งานของแผ่น Top
- สามารถติดตั้งในแนวโค้ง (Curved Sections): รุ่นที่รองรับการลำเลียงในแนวโค้งได้ จะมีรัศมีโค้ง (Minimum Radius) ระบุชัดเจนในสเปค
การใช้งาน
- อุตสาหกรรมอาหารและเครื่องดื่ม: เหมาะสำหรับสายพานที่ลำเลียงขวด นม น้ำอัดลม หรืออาหารบรรจุภัณฑ์ ที่ต้องการความสะอาดและพื้นผิวลำเลียงเรียบ
- อุตสาหกรรมยา และเครื่องสำอาง: ใช้ในสายการบรรจุที่ต้องการความแม่นยำ และการลำเลียงที่ไม่ทำให้สินค้าชำรุด
- อุตสาหกรรมบรรจุภัณฑ์: สำหรับเครื่องลำเลียงที่ต้องเปลี่ยนสินค้าเร็ว หรือต้องการสายพานที่บำรุงรักษาง่าย
- สายการผลิตอัตโนมัติ (Automation Line): ที่ต้องการความคล่องตัวในการปรับเปลี่ยนรูปแบบผลิตภัณฑ์
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Chain No. | 63SB NP |
| Pitch x Width (นิ้ว) | 3/4 x 1/2 |
| Pitch x Width (มม.) | 19.05 x 12.70 |
| Roller (D1, มม.) | 11.91 |
| Pin L (มม.) | 29.00 |
| Pin D2 (มม.) | 5.09 |
| Pin L1 (มม.) | 3.05 |
| Link T1 (มม.) | 2.03 |
| Link T2 (มม.) | 2.39 |
| Link (H, มม.) | 17.75 |
| Link F1 (มม.) | 14.85 |
| Link F2 (มม.) | 17.40 |
| Radius (R, มม.) | 356 |
| ความแข็งแรงแรงดึง (kgf) | 2,750 |
| น้ำหนัก (kg/m) | 1.42 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Snap-On Top Chain (Plastic Top Chain on Roller Chain Base) |
| โครงสร้าง | - โซ่ฐาน: Roller Chain (ตามมาตรฐาน ANSI หรือ ISO)- Top Plate: Acetal (POM) หรือ Polypropylene (PP) แบบ Snap-On |
| ขนาด Pitch | - ANSI: 1.000" (C2040), 1.500" (C2100)- ISO: 12.7 mm (08B), 15.875 mm (10B) |
| วัสดุ | - Base Chain: เหล็กกล้าชุบแข็ง หรือ สเตนเลส- Top Plate: Acetal (POM) หรือ PP, มีสีขาว เทา น้ำเงิน หรือ FDA Grade |
| ความกว้างของแผ่น (Plate Width) | เช่น 82.5 mm, 114.3 mm, 190.5 mm ขึ้นอยู่กับรุ่น |
| Radius การโค้ง | - แนวตรง (Straight Running)- แบบโค้ง (Side-Flexing)- Min Radius: ประมาณ 150–600 mm |
| ความสามารถในการรับโหลด | ประมาณ 500–2,000 N (ขึ้นกับโซ่ฐาน) |
| อุณหภูมิใช้งาน | -40°C ถึง +90°C (ทั่วไป) หรือสูงสุด +110°C (วัสดุ POM เฉพาะรุ่น) |
