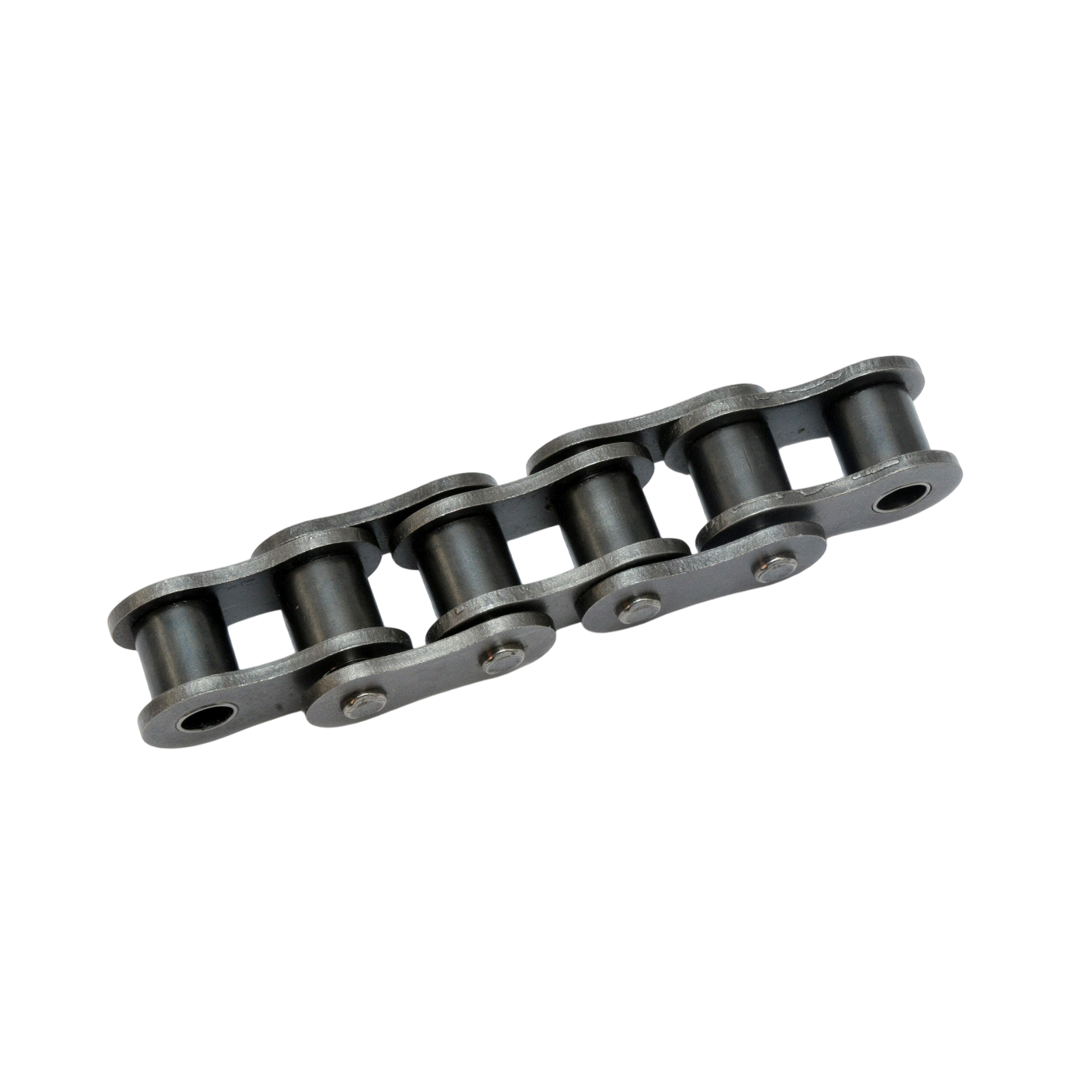

โซ่ TYC Side Bow Chain Single Pitch 08B SB ขนาด 12.70 x 7.75 มม.
โซ่ TYC Side Bow Chain Single Pitch 08B SB ขนาด 12.70 x 7.75 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Side Bow Chain Single Pitch 08B SB ขนาด 12.70 x 7.75 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC Side Bow Chain Single Pitch
- โซ่แบบ Single Pitch: ระยะห่างระหว่างข้อต่อ (Pitch) เป็นมาตรฐาน เหมาะกับงานที่ต้องการความแม่นยำและความแข็งแรง
- โครงสร้าง Side Bow: แผ่นข้าง (Side Plate) โค้งเว้าหรือโค้งนูนออกด้านข้าง (Bow Shape) เพื่อเพิ่มความยืดหยุ่นและความทนทานต่อแรงกระแทกในแนวด้านข้าง
- วัสดุแข็งแรง: ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอและแรงดึง
- ลดแรงกระแทกและการสั่นสะเทือน: โครงสร้างโค้งเว้าช่วยดูดซับแรงกระแทกในขณะใช้งาน ทำให้โซ่ไม่เสียรูปง่าย
- รองรับงานหนักและงานที่ต้องการความยืดหยุ่น: เหมาะกับระบบส่งกำลังที่มีแรงดึงสูงและแรงสั่นสะเทือนมาก
การติดตั้ง
- ใช้เฟืองที่ออกแบบสำหรับ Side Bow Chain: เพื่อให้เข้ากันได้ดีและลดการสึกหรอของเฟืองและโซ่
- ตั้งความตึงของโซ่ให้เหมาะสม: ไม่ควรตั้งตึงหรือหย่อนเกินไป เพื่อป้องกันการเสียรูปหรือสึกหรอผิดปกติ
- ตรวจสอบการจัดแนวโซ่: ให้โซ่อยู่ในแนวตรงกับเฟือง เพื่อลดการสึกหรอด้านข้าง
- หล่อลื่นตามมาตรฐาน: ควรหล่อลื่นอย่างเหมาะสมเพื่อยืดอายุการใช้งาน
การใช้งาน
- ระบบส่งกำลังในงานหนัก: เหมาะสำหรับเครื่องจักรที่ต้องรับแรงดึงและแรงกระแทกสูง เช่น เครื่องจักรเกษตรกรรม เครื่องจักรกลหนัก
- งานที่ต้องการความยืดหยุ่นของโซ่: เช่น ระบบลำเลียงที่มีการเปลี่ยนทิศทางบ่อย หรือมีแรงกระแทกสูง
- อุตสาหกรรมการผลิตทั่วไป: ใช้ในเครื่องจักรที่ต้องการความทนทานและลดการบำรุงรักษา
- ระบบที่มีแรงสั่นสะเทือนสูง: เหมาะกับการใช้งานที่มีสภาพการทำงานหนักและซับซ้อน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 08B SB |
| Pitch x Width (นิ้ว) | - |
| Pitch x Width (มม.) | 12.70 x 7.75 |
| Roller (D1, มม.) | 8.51 |
| Pin C (มม.) | 8.52 |
| Pin B1 (มม.) | - |
| Pin B2 (มม.) | 21.2 |
| Pin D2 (มม.) | 3.98 |
| Link T1 (มม.) | 1.49 |
| Link T2 (มม.) | 1.58 |
| Link (H, มม.) | 11.3 |
| Link F1 (มม.) | 10.92 |
| Link F2 (มม.) | 11.81 |
| Radius (R, มม.) | 350 |
| ความแข็งแรงแรงดึง (kgf) | 1600 |
| น้ำหนัก (kg/m) | 0.66 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Single Pitch Side Bow Chain |
| โครงสร้าง | ประกอบด้วยแผ่นโค้งด้านข้าง (Side Bow Link) ช่วยเพิ่มพื้นที่สำหรับติดตั้งอุปกรณ์เสริม |
| Pitch (ระยะพิทช์) | 12.7 mm (½"), 15.875 mm (5/8"), 19.05 mm (¾"), 25.4 mm (1") |
| วัสดุ | - เหล็กกล้าคาร์บอนชุบแข็ง (Heat Treated Carbon Steel)- มีรุ่นสแตนเลสสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อน |
| แรงดึงสูงสุด (Ultimate Tensile Strength) | ขึ้นกับขนาดโซ่ เช่น 1,500 – 4,000 kgf |
| ความกว้าง | Inner Width และความกว้างของแผ่นโค้ง ขึ้นอยู่กับรุ่นและขนาด |
| การใช้งาน | ออกแบบให้ติดตั้งอุปกรณ์พิเศษ เช่น แผ่นลำเลียง, ตะขอ หรือชิ้นส่วนจับยึด |
| มาตรฐาน | ผลิตตาม ANSI หรือ ISO (ขึ้นอยู่กับรุ่น) |
