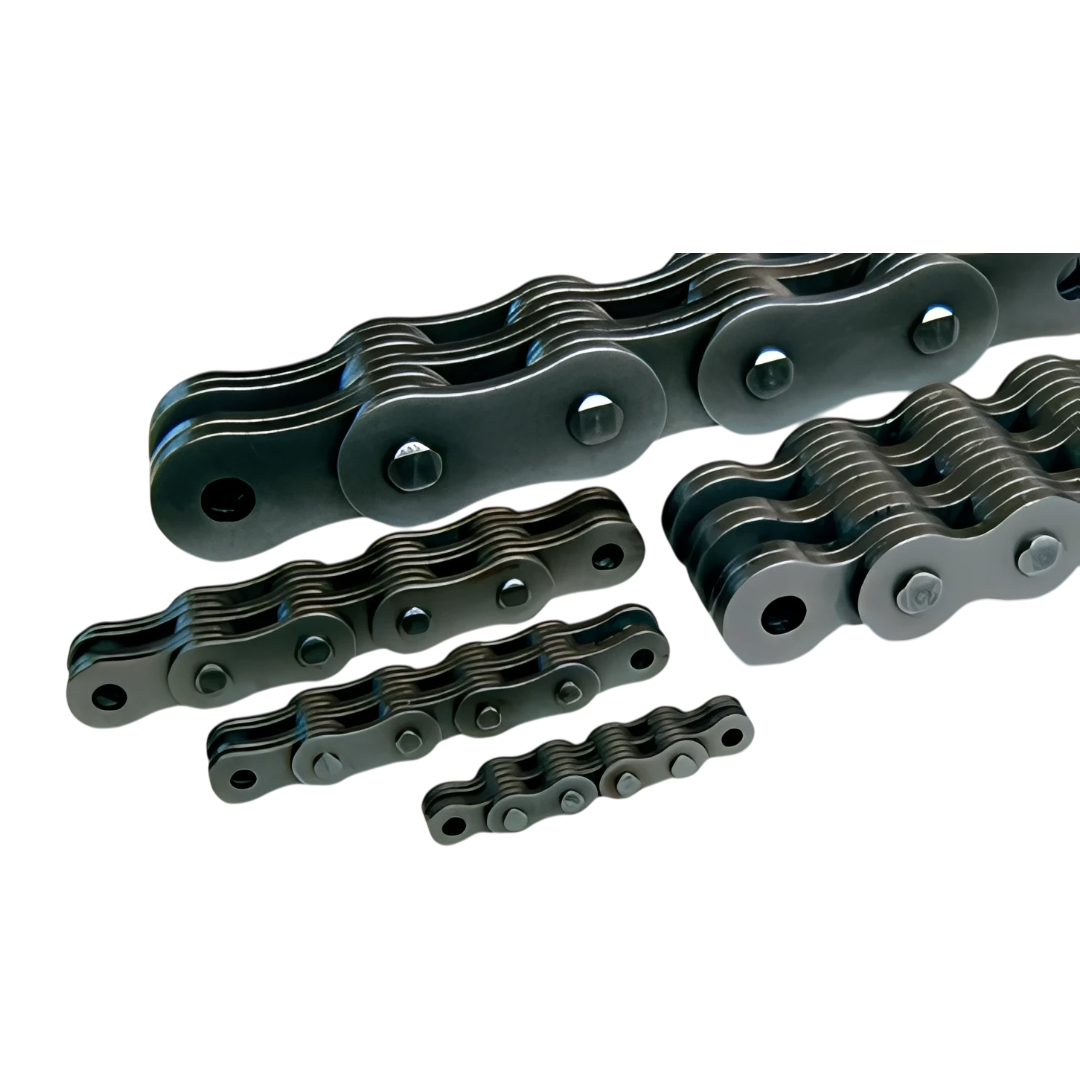

โซ่ TYC Leaf chains AL Series AL1022 ขนาด 31.75 มม.
โซ่ TYC Leaf chains AL Series AL1022 ขนาด 31.75 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,210.53 ฿
ราคาปกติ
ราคาโปรโมชัน
3,210.53 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Leaf chains AL Series AL1022 ขนาด 31.75 มม.
โซ่ TYC พร้อมส่งมอบความราบรื่นและแข็งแกร่งให้กับระบบผลิตของคุณ ด้วยวัสดุที่มีประสิทธิภาพสูงในการรับแรงดึงและแรงบิดมหาศาล ความทนทานต่อการสึกหรอที่ยอดเยี่ยมช่วยให้การทำงานมีความเสถียรและแม่นยำตลอดเวลา มั่นใจในคุณภาพจาก TYC ที่ช่วยให้งานอุตสาหกรรมก้าวผ่านทุกข้อจำกัดได้อย่างมั่นคงและปลอดภัย
ดูรายละเอียดทั้งหมด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่ Leaf Chain รุ่น AL Series เป็นโซ่ข้อใบ (Leaf Chain) ตามมาตรฐาน ANSI ใช้สำหรับรับแรงดึงโดยเฉพาะ ไม่ใช้ร่วมกับเฟือง
- โครงสร้างประกอบด้วยแผ่นใบโซ่ (Link Plates) และหมุด (Pins) ซึ่งเรียงตัวในลักษณะคล้ายโซ่จักรยาน แต่ไม่มีลูกกลิ้ง
- รุ่น AL Series ใช้แผ่นใบขนาดเล็กกว่า BL Series เหมาะกับงานที่มีน้ำหนักปานกลางหรือน้ำหนักเบา
- น้ำหนักเบากว่า BL Series เหมาะสำหรับระบบที่ต้องการความเร็วสูงแต่โหลดไม่มาก
- ผลิตจากเหล็กกล้าคุณภาพสูง พร้อมกระบวนการ ชุบแข็ง (Heat Treated) เพิ่มความทนทานและอายุการใช้งาน
การติดตั้ง
- โซ่ Leaf Chain ไม่ต้องใช้เฟือง แต่ต้องติดตั้งกับชุด Sheave (ลูกรอก) หรือจุดรับแรงดึงที่ออกแบบให้รองรับแผ่นโซ่ได้
- ควรติดตั้งในแนวตรงหรือแนวดึงโดยไม่มีการบิด เพื่อหลีกเลี่ยงแรงเฉือนหรือการสึกหรอเร็ว
- ตรวจสอบระยะยืดของโซ่ (Chain Elongation) อย่างสม่ำเสมอ โดยเฉพาะในงานที่มีการเคลื่อนที่บ่อย
- ใช้น้ำมันหรือจาระบีหล่อลื่นชนิดที่เหมาะสมกับสภาพการใช้งาน
- ติดตั้งด้วยการใช้กิ๊บหรือตัวล็อกที่ได้มาตรฐาน เพื่อป้องกันโซ่หลุดขณะรับโหลด
การใช้งาน
- เหมาะสำหรับ งานยก/ดึงแนวตั้งหรือแนวตรง เช่น ลิฟต์ยกพาเลต, เครื่องกด, เครน, รถฟอร์คลิฟต์ และเครื่องมือยกในสายการผลิต
- ใช้งานได้ดีในอุตสาหกรรมอัตโนมัติ, เครื่องจักรโรงงาน, ลิฟต์ขนสินค้า, และระบบที่ต้องการการยกน้ำหนักอย่างต่อเนื่อง
- เหมาะกับงานที่ ไม่ต้องการการหมุนต่อเนื่อง แต่เน้นรับน้ำหนักในแนวดิ่งเป็นหลัก
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Chain No. | AL1022 |
| Pitch (นิ้ว) | 1-1/4 |
| Pitch (มม.) | 31.75 |
| Lacing | 2 x 2 |
| Pin C (มม.) | 10.44 |
| Pin B (มม.) | 14.09 |
| Pin D (มม.) | 9.54 |
| Link S (มม.) | 9.57 |
| Link T (มม.) | 3.96 |
| Link H (มม.) | 16.56 |
| Link F (มม.) | 26.03 |
| ความแข็งแรงแรงดึง (kgf) | 11300 |
| น้ำหนัก (kg/m) | 2.62 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ลักษณะโซ่ | ไม่มีลูกกลิ้ง ใช้แผ่นใบซ้อนกันหลายชั้น เช่น AL-422 (2x2), AL-844 (4x4) |
| ขนาด Pitch | เท่ากับ ANSI Roller Chain รุ่นเทียบเท่า เช่น AL422 ใช้ Pitch เดียวกับโซ่เบอร์ 40 (0.500”) |
| แผ่นใบ (Plate) | ความหนาแผ่นบางกว่า BL Series |
| ความแข็งแรง | ต่ำกว่า BL Series แต่เพียงพอสำหรับงานยกหรืองานดึงทั่วไป |
| วัสดุ | เหล็กกล้าชุบแข็ง / เคลือบซิงค์ / มีรุ่นสแตนเลสสำหรับงานพิเศษ |
| โครงสร้างแบบซ้อนแผ่น | ระบุเป็นตัวเลขคู่ เช่น AL-622 (6 แผ่นซ้อน: 3x3), AL-1066 (10 แผ่น: 5x5) |
| โหลดใช้งานปลอดภัย (Working Load) | แปรผันตามจำนวนแผ่นและเบอร์ เช่น AL-844 ≈ 2,500–3,500 kgf |
| การหล่อลื่น | ใช้การหล่อลื่นแบบหยด, จาระบี หรือระบบอัตโนมัติ |
