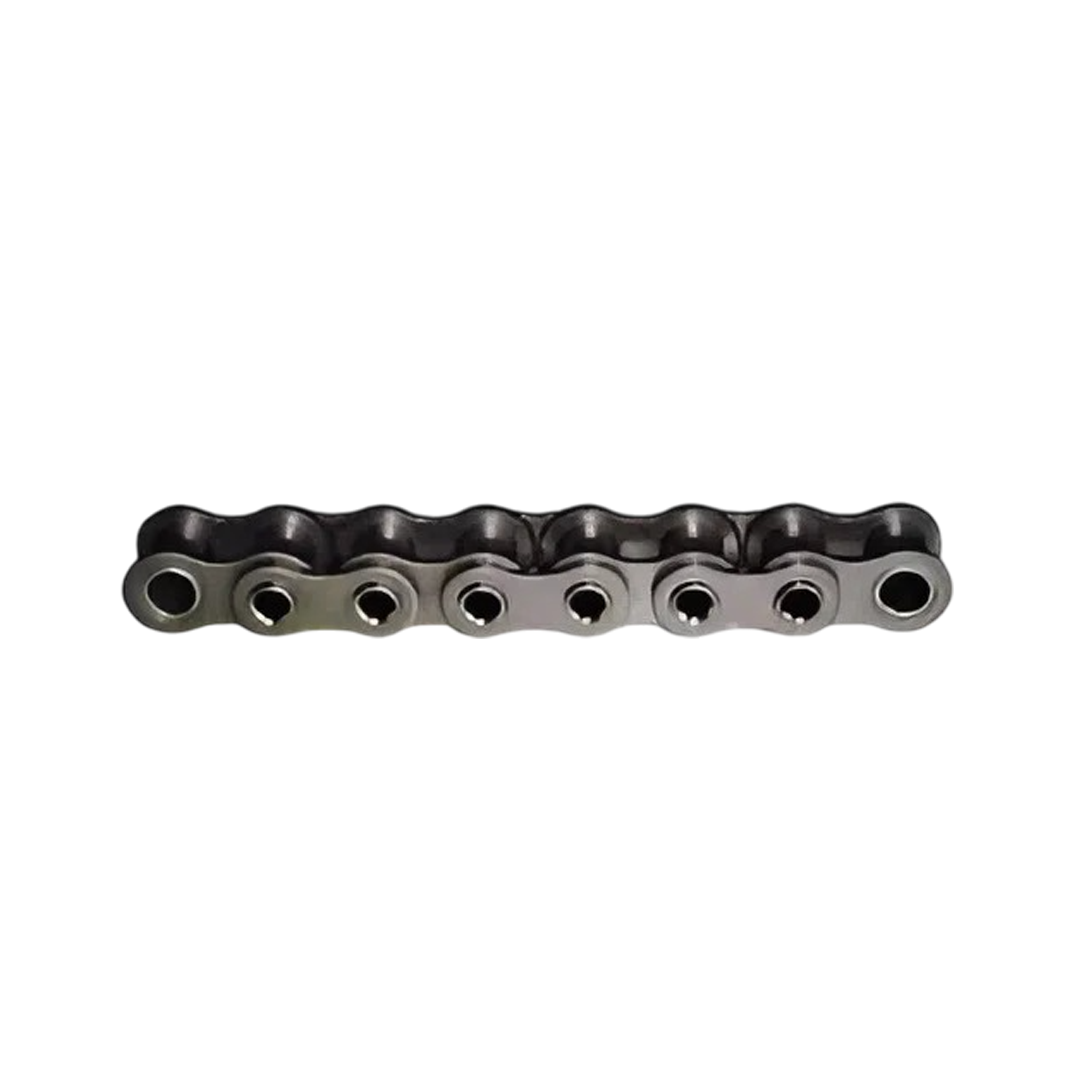

โซ่ TYC Hollow Pin Chain Single Pitch 80HP ขนาด 25.40 x 15.88 มม.
โซ่ TYC Hollow Pin Chain Single Pitch 80HP ขนาด 25.40 x 15.88 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Hollow Pin Chain Single Pitch 80HP ขนาด 25.40 x 15.88 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC Hollow Pin Chain (Single Pitch)
- โซ่แบบข้อต่อกลวง (Hollow Pin): มีรูตรงกลางของข้อต่อ (Pin) เพื่อความสะดวกในการติดตั้งอุปกรณ์หรืออุปกรณ์เสริมเพิ่มเติม เช่น แผ่นพา หรือข้อต่อพิเศษ
- ชนิด Single Pitch: ระยะห่างของข้อต่อ (Pitch) สั้นกว่ารุ่น Double Pitch ทำให้เหมาะกับการใช้งานที่ต้องการความแม่นยำสูงในการเคลื่อนที่
- วัสดุแข็งแรง: ผลิตจากเหล็กกล้าเกรดอุตสาหกรรม ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอ
- รองรับความเร็วรอบสูง: เหมาะกับระบบที่มีการหมุนหรือการเคลื่อนที่ต่อเนื่องอย่างรวดเร็ว
- ดูแลรักษาง่าย: สามารถหล่อลื่นหรือบำรุงรักษาได้สะดวกเนื่องจากโครงสร้างที่เปิดกว้าง
การติดตั้ง
- การวัดระยะ Pitch: ตรวจสอบให้แน่ใจว่าระยะ Pitch ของโซ่ตรงกับเฟือง (Sprocket) ที่ใช้ร่วมกัน
- การจัดแนว (Alignment): ต้องติดตั้งโซ่ให้ตรงแนวกับเฟืองอย่างแม่นยำ เพื่อป้องกันการสึกหรอของโซ่และเฟืองก่อนเวลาอันควร
- ความตึงของโซ่: ควรตั้งความตึงให้พอดี ไม่หย่อนหรือแน่นเกินไป เพื่อให้โซ่ทำงานได้อย่างราบรื่น
- การยึดอุปกรณ์เสริม: สามารถใช้รู Hollow Pin ยึดแผ่นพา (Attachment) หรืออุปกรณ์อื่นๆ ได้ง่ายโดยใช้สลักหรือสกรูยึด
การใช้งาน
- เหมาะสำหรับระบบลำเลียง (Conveyor Systems): ใช้ในสายพานลำเลียงที่ต้องการความแม่นยำ เช่น ในอุตสาหกรรมอาหาร เครื่องดื่ม หรืออิเล็กทรอนิกส์
- อุตสาหกรรมบรรจุภัณฑ์: ใช้ในเครื่องจักรที่ต้องติดตั้งอุปกรณ์เสริมเพื่อจับ หยิบ หรือดันผลิตภัณฑ์
- งานอัตโนมัติ: นิยมใช้ในระบบ Automation ที่มีความซับซ้อน เนื่องจากสามารถปรับแต่งการติดตั้งอุปกรณ์บนโซ่ได้อย่างอิสระ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 80HP |
| Pitch x Width (นิ้ว) | 1 x 5/8 |
| Pitch x Width (มม.) | 25.40 x 15.88 |
| Bush (D1, มม.) | 15.88 |
| Hollow Pin (C, มม.) | 16.82 |
| Link (B, มม.) | 17.76 |
| ID (มม.) | 7.96 |
| D2 (มม.) | 11.42 |
| Link (T1, มม.) | 3.18 |
| Link (T2, มม.) | 3.18 |
| H (มม.) | 22.60 |
| F1 (มม.) | 20.82 |
| F2 (มม.) | 24.13 |
| Avg. Ultimate Tensile Strength (kgf) | 5,250 |
| Approx. Weight (kg/m) | 2.18 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Single Pitch (ตามมาตรฐาน ANSI/BS/DIN) |
| วัสดุ | เหล็กกล้า, เหล็กคาร์บอนชุบแข็ง, หรือสเตนเลส (ขึ้นอยู่กับรุ่น) |
| ขนาด Pitch | ตั้งแต่ ½” (12.7 mm) ถึง 2” (50.8 mm) |
| เส้นผ่านศูนย์กลาง Hollow Pin | มีให้เลือกหลายขนาด เช่น Ø5 mm, Ø8 mm, Ø10 mm, Ø12 mm เป็นต้น |
| ความกว้างภายใน (Inner Width) | ตามมาตรฐาน ANSI หรือ BS เช่น 7.75 mm, 12.7 mm, 19.05 mm |
| ความสามารถในการรับแรงดึง | ตั้งแต่ 1,000 kgf ขึ้นไป ขึ้นกับขนาดโซ่ |
| ระยะห่างระหว่างรู (Pin Spacing) | เท่ากับความยาว pitch |
| อัตราการยืดตัว | ต่ำ เหมาะสำหรับงานที่ต้องการความแม่นยำในการลำเลียง |
| การหล่อลื่น | แบบเปิด หรือแบบมี O-Ring/Sealed Type สำหรับงานที่มีฝุ่น |
