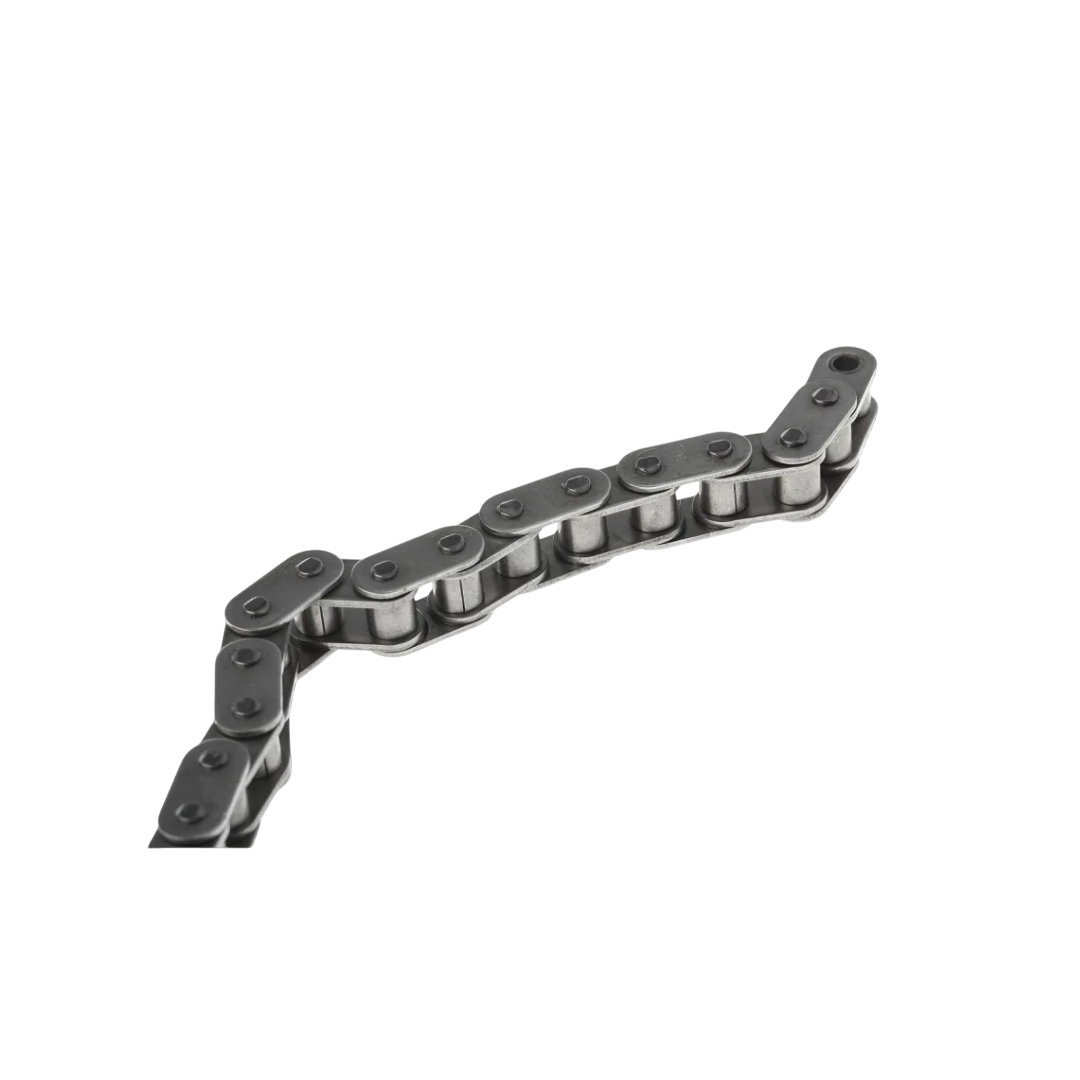

โซ่ TYC Engineering Chain Plain Conveyor Chain TY34R ขนาด 101.60 x 22.40 มม.
โซ่ TYC Engineering Chain Plain Conveyor Chain TY34R ขนาด 101.60 x 22.40 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Engineering Chain Plain Conveyor Chain TY34R ขนาด 101.60 x 22.40 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โซ่แบบ Sidebars ตรง (Straight Sidebars)
- โครงสร้างข้างโซ่เป็นแบบเรียบตรง แข็งแรงและติดตั้งง่าย
- ไม่มี Attachment เสริม
- เป็นโซ่แบบ Plain ไม่มีปีกหรือชิ้นส่วนเสริมพิเศษ เหมาะกับการลำเลียงวัสดุที่วางบนสายพานโดยตรง
- ผลิตจากเหล็กกล้าคุณภาพสูง
- ผ่านกระบวนการชุบแข็ง (Heat Treated) เพื่อเพิ่มความทนทานต่อการสึกหรอ
- ใช้งานได้กับ Sprocket หลายขนาด
- รองรับระบบลำเลียงหลากหลายรูปแบบ
- ออกแบบเพื่ออายุการใช้งานยาวนานและบำรุงรักษาง่าย
การติดตั้ง
- ติดตั้งให้โซ่ขนานกับแนวสายพานลำเลียง เพื่อให้เคลื่อนไหวได้ราบรื่น
- ปรับความตึงของโซ่ให้พอดี ไม่หย่อนหรือแน่นเกินไป
- ใช้ Sprocket ที่เหมาะสมกับ Pitch ของโซ่
- ตรวจสอบแนวศูนย์กลางระหว่างเพลาและความตรงของแนวลำเลียง
- ควรมีระบบหล่อลื่นเพื่อลดแรงเสียดทาน
การใช้งาน
- สายพานลำเลียงทั่วไปในโรงงานอุตสาหกรรม
- ระบบขนถ่ายสินค้าเบา – กลาง เช่น กล่อง, ถุง, วัสดุบรรจุ
- อุตสาหกรรมอาหาร, เครื่องดื่ม, บรรจุภัณฑ์
- ระบบลำเลียงแบบราบเรียบ หรือลำเลียงผ่านพื้นเอียงเล็กน้อย
- ระบบลำเลียงในคลังสินค้าและศูนย์กระจายสินค้า
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | TY34R |
| Pitch x Width (นิ้ว) | 4.000 x 0.88 |
| Pitch x Width (มม.) | 101.60 x 22.40 |
| Roller Type | B |
| Roller Large - Small | L |
| Roller (D1, มม.) | 38.1 |
| Bushing Type | A |
| Pin Type | B |
| Pin C (มม.) | 30.99 |
| Pin B (มม.) | 30.81 |
| Pin D2 (มม.) | 12.7 |
| Link T1 (มม.) | 6.3 |
| Link T2 (มม.) | 6.3 |
| Link F2 (มม.) | 31.7 |
| ความแข็งแรงแรงดึง (kgf) | 12,000 |
| น้ำหนัก (kg/m) | 6.1 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทโซ่ | Plain Conveyor Chain (โซ่ลำเลียงแบบไม่มีลูกกลิ้ง) |
| มาตรฐาน | อิงจากมาตรฐาน British Standard / ANSI / TYC Standard แล้วแต่รุ่น |
| โครงสร้าง | ใช้แผ่นใบ (Sidebar) และพินเชื่อมต่อกัน โดยไม่มีลูกกลิ้ง |
| Pitch (ระยะห่างข้อโซ่) | มีหลากหลายขนาด เช่น 2", 2.5", 3", 4", 6", ขึ้นอยู่กับรุ่น |
| วัสดุ | เหล็กกล้าคาร์บอนคุณภาพสูง หรือเหล็กอัลลอยพิเศษ (สำหรับงานหนัก) |
| การชุบแข็ง (Heat Treatment) | ส่วนใหญ่ผ่านกระบวนการชุบแข็ง (พินและแผ่นใบ) เพื่อเพิ่มความทนทาน |
| ความสามารถรับแรงดึง (Ultimate Tensile Strength) | ตั้งแต่ ~30 kN ถึง >150 kN ขึ้นกับรุ่น |
| ประเภทพิน | Solid Pin หรือ Hollow Pin (สำหรับติดตั้งอุปกรณ์เสริม) |
| การใช้งานหลัก | - ระบบลำเลียงวัสดุทั่วไป- ระบบลำเลียงในอุตสาหกรรมเกษตร- โรงงานผลิตอาหารสัตว์- โรงสี โรงงานน้ำตาล |
| คุณสมบัติเด่น | - โครงสร้างเรียบง่าย- ราคาย่อมเยา- ดูแลรักษาง่าย- ทนแรงเสียดสีได้ดี (แม้ไม่มีลูกกลิ้ง) |
| อุปกรณ์เสริม (Attachments) | สามารถเพิ่มขา A, K, F หรือแผ่นยึดพิเศษได้ ตามการใช้งาน |
