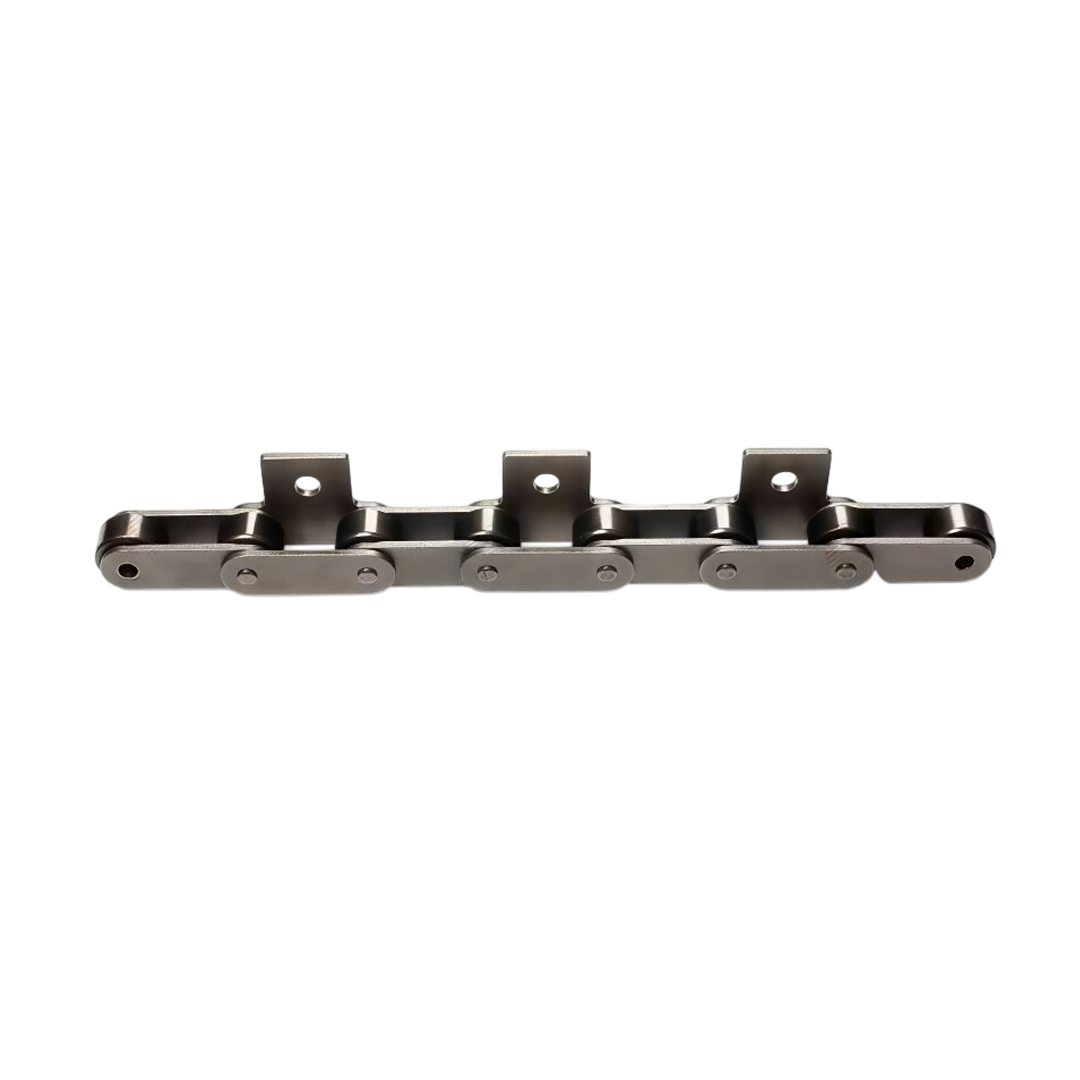

โซ่ TYC Double Pitch Attachments SK-2 Series C2060H ขนาด 38.10 x 12.70 มม.
โซ่ TYC Double Pitch Attachments SK-2 Series C2060H ขนาด 38.10 x 12.70 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments SK-2 Series C2060H ขนาด 38.10 x 12.70 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่แบบ Double Pitch ตามมาตรฐาน ANSI ซึ่งมี pitch ยาวกว่ารุ่นปกติ เหมาะกับงานลำเลียงที่ต้องการระยะเคลื่อนที่ยาวแต่ความเร็วไม่สูงมาก
- รุ่น SK-2 Series มาพร้อม แผ่นยึด (Attachment) แบบ SK-2 คือ แผ่นยึดงอรูปตัว “L” สองข้าง (Double Side Bent Attachment) สำหรับการยึดจับชิ้นงานสองด้านพร้อมกัน
- โครงสร้างแผ่นยึดออกแบบให้รองรับการวาง หิ้ว หรือดันวัตถุจากทั้งสองข้างในตำแหน่งที่สมดุล
- วัสดุผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการ ชุบแข็ง (Heat Treatment) เพื่อเพิ่มความทนทานต่อแรงกระแทกและการสึกหรอ
- ให้ความแม่นยำสูงในการลำเลียงชิ้นงานต่อเนื่องในระบบอัตโนมัติ
การติดตั้ง
- ใช้เฟืองที่ออกแบบมาสำหรับโซ่ Double Pitch เพื่อให้การหมุนราบรื่นและสัมพันธ์กับ pitch ของโซ่
- ควรจัดแนวโซ่ให้ตรง พร้อมติดตั้งแผ่นยึด SK-2 ให้สมดุลทั้งสองด้าน เพื่อลดการบิดตัว
- ปรับระดับความตึงของโซ่ให้พอดี เพื่อป้องกันการสึกหรอของลูกกลิ้งและแผ่นยึด
- หมั่นตรวจสอบระยะยึดของแผ่น SK-2 ให้ตรงกับตำแหน่งการยึดจับในระบบลำเลียง
- ใช้น้ำมันหรือจาระบีหล่อลื่นอย่างเหมาะสมกับสภาพการทำงาน เพื่อยืดอายุการใช้งาน
การใช้งาน
- เหมาะสำหรับ งานลำเลียงที่ต้องการการยึดจับชิ้นงานขนาดใหญ่ ยาว หรือมีน้ำหนักมากจากสองด้าน
- ใช้งานได้ดีในสายพานลำเลียงแบบอัตโนมัติ เช่น ระบบประกอบสินค้า, สายการผลิต, บรรจุภัณฑ์, การคัดแยกสินค้า
- นิยมในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, โลจิสติกส์, และยานยนต์
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2060H |
| Pitch x Width (นิ้ว) | 1-1/2 x 1/2 |
| Pitch x Width (มม.) | 38.10 x 12.70 |
| Roller STD (D1, มม.) | 11.91 |
| Pin D2 (มม.) | 5.96 |
| Link T (มม.) | 3.18 |
| Link F (มม.) | 18.09 |
| Attachment A1 (มม.) | 29.77 |
| Attachment A2 (มม.) | 17.48 |
| Attachment A3 (มม.) | 19.05 |
| Attachment F3 (มม.) | 28.58 |
| Attachment D3 (มม.) | 8.33 |
| Attachment D4 (มม.) | 5.16 |
| Attachment M (มม.) | 14.27 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (รองรับรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H ฯลฯ) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| ชนิด Attachment | SK-2 = แผ่นงอ K-Type (รูปตัว L) แบบ เยื้องศูนย์ ติดทั้งสองด้านของโซ่ |
| ลักษณะพิเศษ | เยื้องจากแนวกลางซ้าย–ขวา ช่วยจัดวางชิ้นงานที่ต้องการเว้นตำแหน่งเฉพาะ |
| วัสดุโซ่ | เหล็กกล้า / เหล็กชุบแข็ง / สแตนเลส |
| วัสดุ Attachment | เหล็กกล้า หรือสแตนเลส ขึ้นกับสภาพแวดล้อม |
| แรงดึงสูงสุด (Tensile Strength) | เทียบเท่ากับโซ่รุ่น Double Pitch เดิม เช่น C2060H ≈ 4,500–5,500 kgf |
| ลูกกลิ้ง | มีทั้ง A-Type (ลูกกลิ้งเล็ก) และ C-Type (ลูกกลิ้งใหญ่ รองรับรางลำเลียง) |
