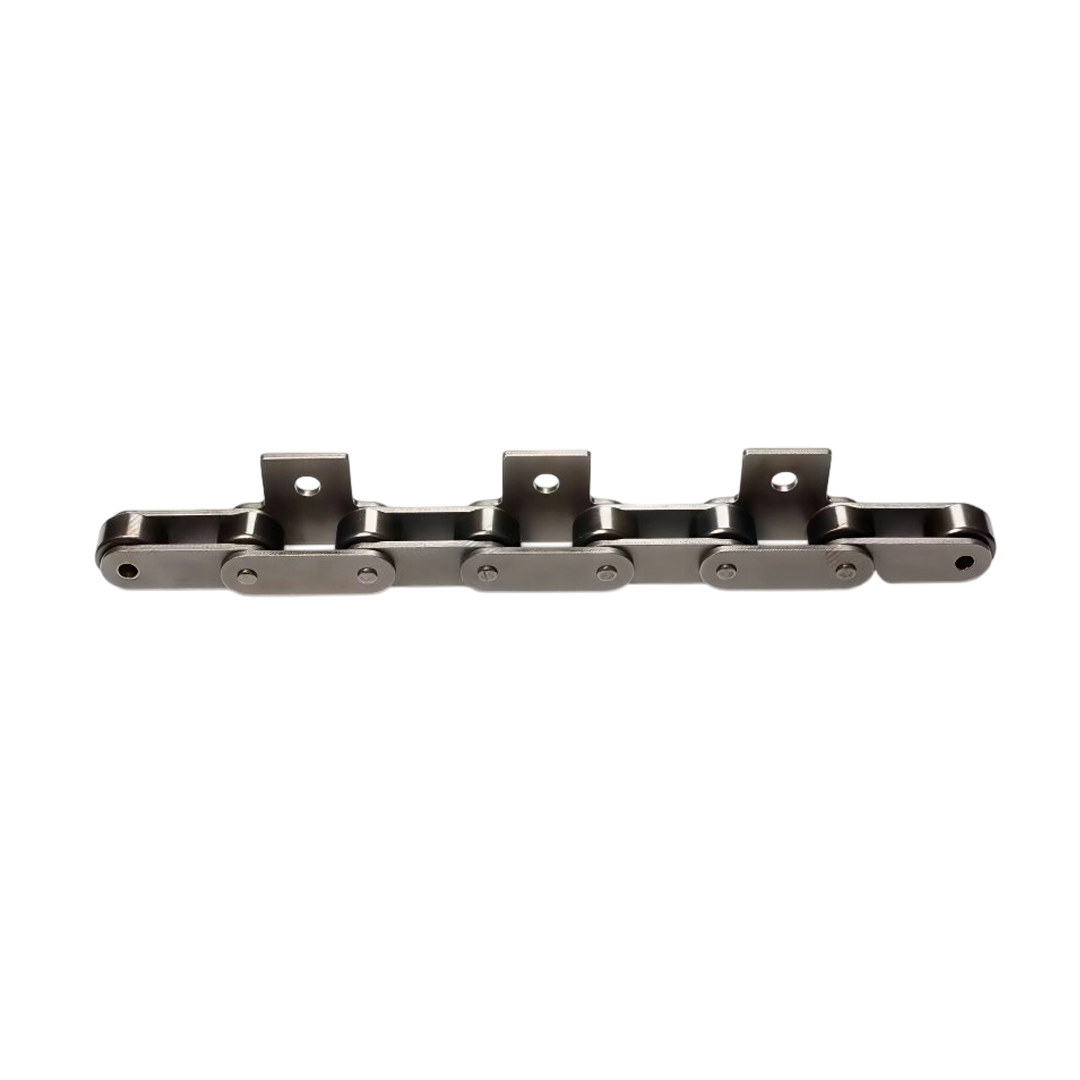

โซ่ TYC Double Pitch Attachments SA-2 Series C2040 ขนาด 25.40 x 7.92 มม.
โซ่ TYC Double Pitch Attachments SA-2 Series C2040 ขนาด 25.40 x 7.92 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments SA-2 Series C2040 ขนาด 25.40 x 7.92 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่ Double Pitch ตามมาตรฐาน ANSI โดยมีระยะ pitch ที่ยาวกว่ารุ่นปกติ เหมาะสำหรับงานลำเลียงที่ต้องการความยาวมากขึ้นแต่ยังคงความแม่นยำ
- รุ่น SA-2 Series มาพร้อม แผ่นยึด (Attachment) แบบ SA ประเภทคู่ (สองข้างในตำแหน่งเดียวกัน)
- ลักษณะแผ่นยึดเป็นแบบ "งอเฉียง" ทั้งสองข้าง เหมาะสำหรับการจับ ยึด หรือรองรับชิ้นงานที่ต้องการความสมดุลหรือแรงกดจากสองด้าน
- ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการชุบแข็ง (Heat Treated) เพื่อเพิ่มความแข็งแรง ทนทานต่อแรงกระแทกและการสึกหรอ
- รองรับโหลดได้มากกว่ารุ่น SA-1 และเหมาะกับระบบลำเลียงที่ซับซ้อนหรือมีความเร็วปานกลางถึงสูง
การติดตั้ง
- ใช้เฟืองที่ออกแบบสำหรับโซ่ Double Pitch เพื่อให้ฟันเฟืองตรงกับ pitch ของโซ่
- ควรติดตั้งโซ่ในแนวตรง และจัดวางแผ่นยึด SA-2 ให้สมดุลทั้งสองด้าน เพื่อป้องกันการบิดตัวของโซ่ระหว่างการทำงาน
- ปรับความตึงโซ่ให้เหมาะสม และหลีกเลี่ยงการหย่อนหรือแน่นเกินไป
- ติดตั้งระบบรองรับหรือลูกกลิ้งช่วยประคองโซ่ในกรณีที่ใช้แนวราบหรือรับน้ำหนักต่อเนื่อง
- ควรหมั่นหล่อลื่นและตรวจสอบสภาพโซ่และแผ่นยึดอยู่เสมอ
การใช้งาน
- เหมาะสำหรับงาน ลำเลียงชิ้นงานขนาดใหญ่หรือยาว ที่ต้องการยึดจับอย่างมั่นคงทั้งสองข้าง เช่น กล่อง แผ่น ชิ้นงานทางกล หรือบรรจุภัณฑ์
- ใช้ได้ดีในสายการผลิตอัตโนมัติ, ระบบแพ็คกิ้ง, คัดแยก, หรือสายพานที่มีการยึดตำแหน่งเฉพาะ
- นิยมในอุตสาหกรรมอาหาร, เครื่องดื่ม, ชิ้นส่วนอิเล็กทรอนิกส์, ยานยนต์ และระบบขนส่งภายในโรงงาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2040 |
| Pitch x Width (นิ้ว) | 1 x 5/16 |
| Pitch x Width (มม.) | 25.40 x 7.92 |
| Roller STD (D1, มม.) | 7.92 |
| Pin D2 (มม.) | 3.98 |
| Link T (มม.) | 1.52 |
| Link F (มม.) | 11.75 |
| Attachment A1 (มม.) | 19.28 |
| Attachment A2 (มม.) | 11.12 |
| Attachment A3 (มม.) | 13.49 |
| Attachment F3 (มม.) | 19.05 |
| Attachment D3 (มม.) | 5.16 |
| Attachment D4 (มม.) | 3.57 |
| Attachment M (มม.) | 9.52 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (รุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H เป็นต้น) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| ชนิด Attachment | SA-2 = แผ่นตรงยื่นออกจากแผ่นข้างโซ่ ทั้งสองฝั่ง |
| วัสดุโซ่ | เหล็กกล้าคุณภาพสูง / เคลือบกันสนิม / สแตนเลส (ขึ้นกับรุ่น) |
| วัสดุ Attachment | เหล็กกล้า หรือสแตนเลส |
| การติดตั้ง Attachment | กำหนดได้ตามต้องการ เช่น ทุกข้อ, ทุก 2 ข้อ, ฯลฯ |
| แรงดึงสูงสุด (Tensile Strength) | เทียบเท่ารุ่นโซ่ Double Pitch ปกติ เช่น C2060H ≈ 4,500–5,500 kgf |
| ลูกกลิ้ง | เลือกได้ทั้ง A-Type (ลูกกลิ้งเล็ก) หรือ C-Type (ลูกกลิ้งใหญ่ สำหรับวิ่งบนราง) |
