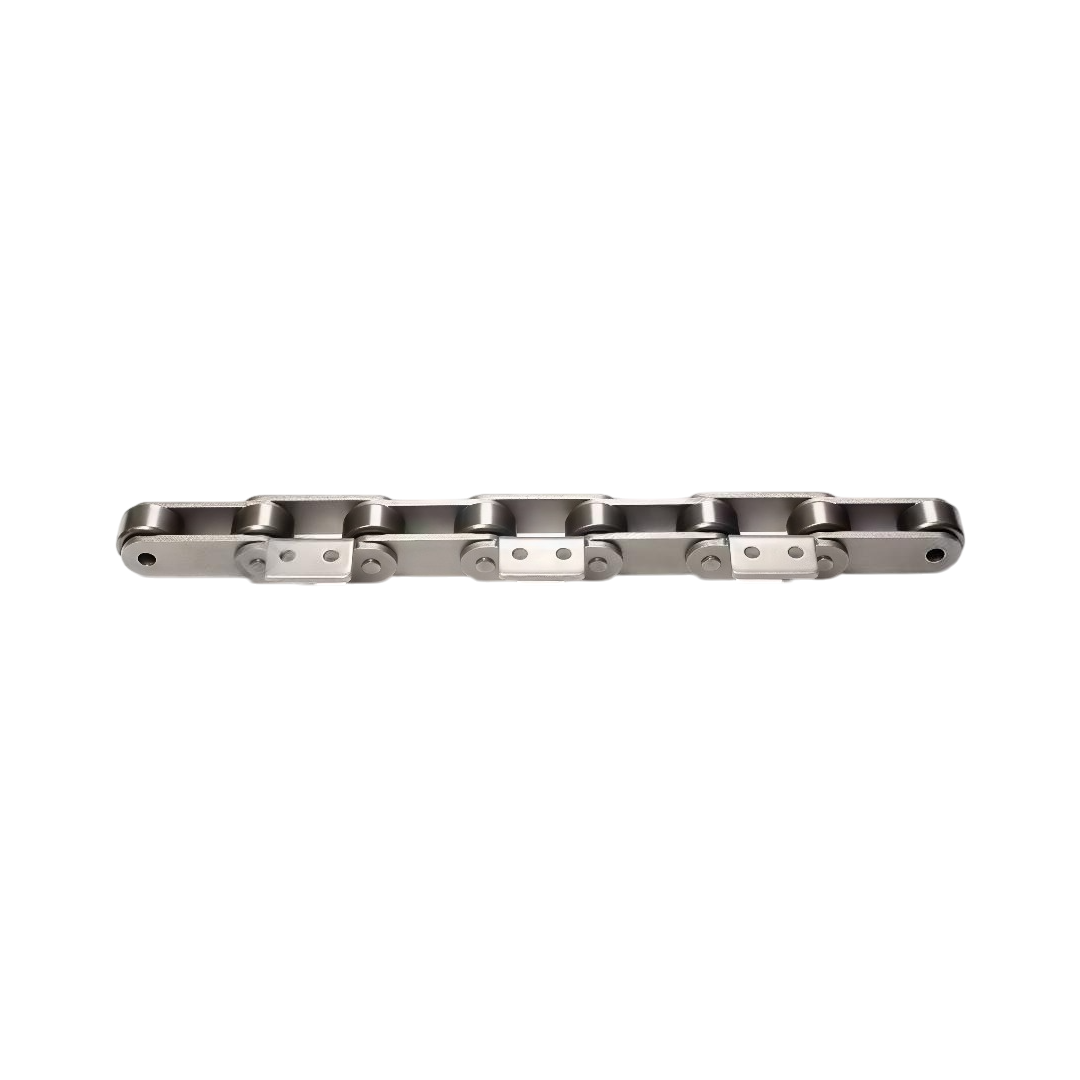

โซ่ TYC Double Pitch Attachments K-2 Series C2100H ขนาด 63.50 x 19.05 มม.
โซ่ TYC Double Pitch Attachments K-2 Series C2100H ขนาด 63.50 x 19.05 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments K-2 Series C2100H ขนาด 63.50 x 19.05 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่แบบ Double Pitch ตามมาตรฐาน ANSI ซึ่งมีระยะ pitch ยาวเป็นพิเศษ เหมาะสำหรับงานที่ต้องการความประหยัดและความยาวโซ่มากขึ้นในพื้นที่จำกัด
- รุ่น K-2 Series มาพร้อมกับ แผ่นยึด (Attachment) แบบ K-Type สองข้าง (K-2 = Double Bent Attachment) ซึ่งช่วยยึดหรือจับชิ้นงานได้อย่างมั่นคงและสมดุลทั้งสองด้าน
- แผ่นยึดมีรูปแบบ “งอรูปตัว L” ยื่นออกจากแผ่นข้างของโซ่ เหมาะกับการติดตั้งพาเลต ชิ้นส่วน หรือกลไกเฉพาะทาง
- โครงสร้างโซ่แข็งแรง ผลิตจากเหล็กกล้า ผ่านกระบวนการชุบแข็ง (Heat Treated) เพื่อความทนทานสูง
- สามารถรับแรงดึงระดับปานกลางถึงหนัก พร้อมความแม่นยำในการเคลื่อนย้ายชิ้นงานต่อเนื่อง
การติดตั้ง
- ใช้ร่วมกับเฟืองที่ออกแบบมาสำหรับโซ่ Double Pitch เท่านั้น เพื่อให้ระยะฟันตรงกับ pitch
- ตรวจสอบตำแหน่งและความสมดุลของ Attachment ทั้งสองข้าง เพื่อให้แรงกระจายสม่ำเสมอ
- ปรับระดับความตึงของโซ่ให้พอดี ไม่หย่อนหรือแน่นเกินไป
- ติดตั้งในแนวเส้นตรงเพื่อลดแรงเสียดทานและเพิ่มอายุการใช้งาน
- ควรหล่อลื่นโซ่อย่างสม่ำเสมอ โดยเฉพาะบริเวณที่มีการรับแรงหรือหมุนต่อเนื่อง
การใช้งาน
- เหมาะสำหรับ ระบบลำเลียงที่ต้องการจับยึดหรือเคลื่อนย้ายชิ้นงานขนาดใหญ่ หรือที่ต้องการการทรงตัวทั้งสองด้าน
- ใช้งานได้ดีในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, ยานยนต์, โลจิสติกส์ และบรรจุภัณฑ์
- ใช้ในสายพานลำเลียงอัตโนมัติ, สายการผลิต, ระบบจัดเรียงและคัดแยก ที่ต้องการความแม่นยำสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2100H |
| Chain No. | 2-1/2 x 3/4 |
| Pitch x Width (นิ้ว) | 63.50 x 19.05 |
| Pitch x Width (มม.) | 19.05 |
| Roller STD (D1, มม.) | 9.54 |
| Pin D2 (มม.) | 4.75 |
| Link T (มม.) | 4.75 |
| Link F (มม.) | 30.16 |
| Attachment A1 | 49.91 |
| Attachment A2 | 33.32 |
| Attachment F3 | 47.62 |
| Attachment D3 | 8.33 |
| Attachment G | 23.42 |
| Attachment M | 23.83 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (รองรับรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H ฯลฯ) |
| ประเภทโซ่ | Double Pitch Conveyor Chain |
| ชนิด Attachment | K-2 = แผ่น K-Type ติดสองด้านของแผ่นข้างโซ่ในตำแหน่งเดียวกัน |
| รูปแบบแผ่น Attachment | ลักษณะเป็นแผ่น “งอรูปตัว L” สองด้าน (ดูคล้ายครีบกางซ้าย–ขวา) |
| วัสดุโซ่ | เหล็กกล้าชุบแข็ง / เคลือบกันสนิม / สแตนเลส (ขึ้นกับสภาพแวดล้อมการใช้งาน) |
| วัสดุแผ่น K-2 | เหล็กกล้า หรือสแตนเลส |
| แรงดึงสูงสุด (Tensile Strength) | เทียบเท่าโซ่ Double Pitch ปกติในแต่ละรุ่น เช่น C2060H ≈ 4,500–5,500 kgf |
| ลูกกลิ้ง | มีให้เลือกทั้ง A-Type (ลูกกลิ้งเล็ก) และ C-Type (ลูกกลิ้งใหญ่ สำหรับวิ่งบนราง) |
