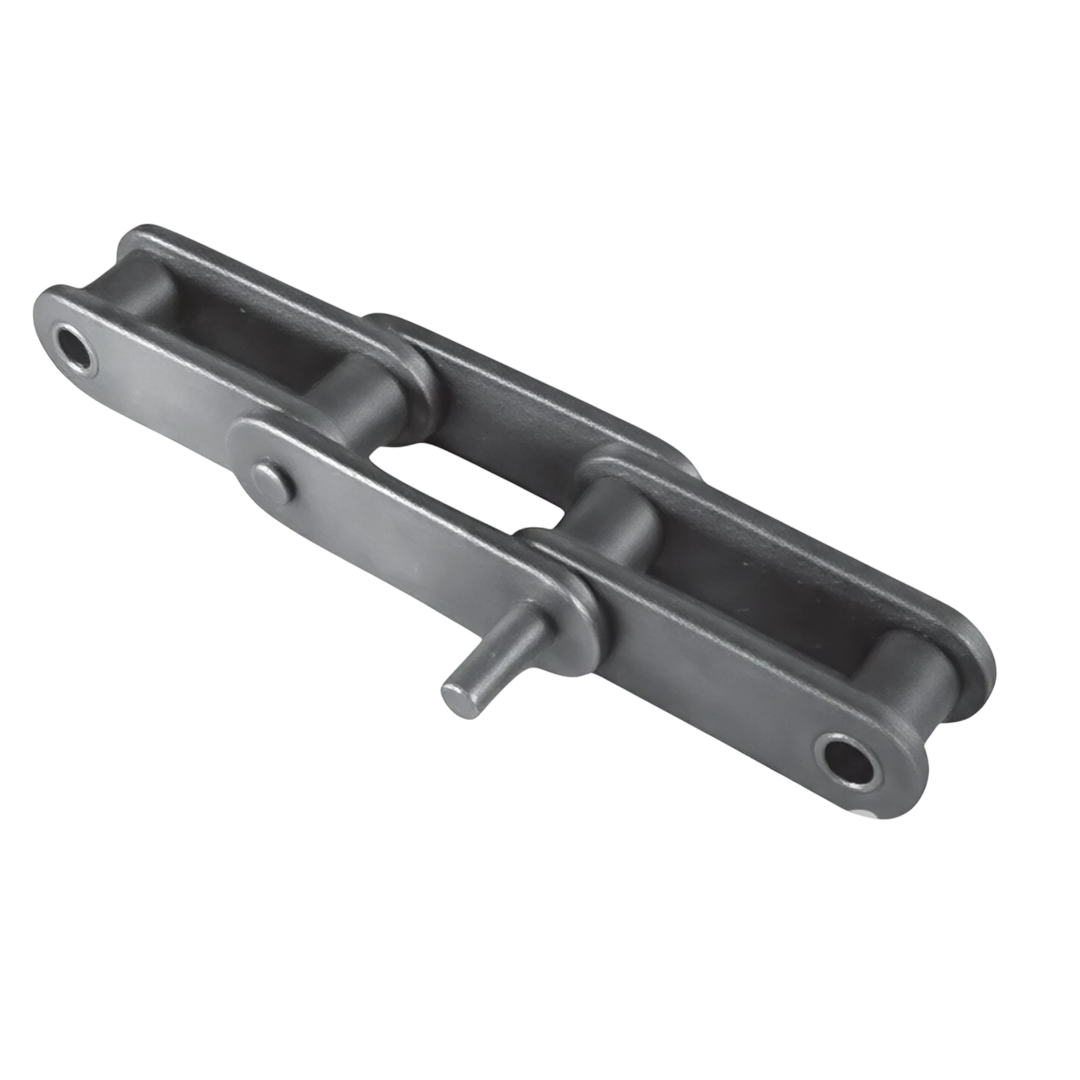

โซ่ TYC Double Pitch Attachments D-1 Series C2060H ขนาด 38.10 x 12.70 มม.
โซ่ TYC Double Pitch Attachments D-1 Series C2060H ขนาด 38.10 x 12.70 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด โซ่ TYC Double Pitch Attachments D-1 Series C2060H ขนาด 38.10 x 12.70 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โซ่ Double Pitch ตามมาตรฐาน ANSI ซึ่งมีระยะ pitch ยาวกว่ารุ่นปกติ เหมาะสำหรับระบบลำเลียงที่ต้องการระยะยาวและต้นทุนที่คุ้มค่า
- รุ่น D-1 Series มาพร้อม แผ่นยึด (Attachment) แบบ D-1 ซึ่งเป็น แผ่นเดี่ยวเจาะรูตรงกลาง (Single Hole Attachment) ยึดอยู่ที่แผ่นข้างของโซ่
- แผ่น D-1 เหมาะสำหรับ การติดตั้งอุปกรณ์เสริม, แท่ง, พาเลต หรืออุปกรณ์จับยึดแบบง่าย บนโซ่
- ตัวโซ่ผลิตจากเหล็กกล้าคุณภาพสูง พร้อมกระบวนการ ชุบแข็ง (Heat Treated) เพื่อความทนทานต่อแรงดึง การสึกหรอ และแรงกระแทก
- โครงสร้างน้ำหนักเบากว่าแบบมีแผ่นงอ เหมาะสำหรับงานลำเลียงที่โหลดไม่หนักมาก
การติดตั้ง
- ใช้เฟืองที่ออกแบบมาเฉพาะสำหรับโซ่ Double Pitch เพื่อให้ฟันเฟืองพอดีกับ pitch
- ตรวจสอบแนวเส้นตรงของโซ่ และตำแหน่งของแผ่น D-1 ให้ตรงกับจุดที่จะติดตั้งอุปกรณ์หรือพาเลต
- ปรับความตึงของโซ่ให้เหมาะสม และตรวจสอบความแน่นของอุปกรณ์ที่ติดกับแผ่น D-1
- แนะนำให้มีการหล่อลื่นโซ่เป็นประจำ และตรวจสอบจุดเชื่อมต่อกับแผ่นยึดอย่างสม่ำเสมอ
- สำหรับงานแนวราบ อาจใช้ร่วมกับรางเลื่อนหรือลูกกลิ้งประคองได้
การใช้งาน
- เหมาะสำหรับ ระบบลำเลียงที่ต้องติดตั้งอุปกรณ์ยึด จับ หรือพาเลตแบบง่าย เช่น สายพานบรรจุสินค้า, คัดแยก, หรือเรียงชิ้นงาน
- นิยมในอุตสาหกรรมอาหาร, เครื่องดื่ม, อิเล็กทรอนิกส์, การแพ็คสินค้า และอุตสาหกรรมเบาทั่วไป
- เหมาะกับการใช้งานที่ต้องการความยืดหยุ่นในการปรับแต่งตำแหน่งยึดโดยไม่ต้องมีโครงสร้างแผ่นงอ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | C2060H |
| Pitch x Width (นิ้ว) | 1-1/2 x 1/2 |
| Pitch x Width (มม.) | 38.10 x 12.70 |
| Roller STD (D1, มม.) | 11.91 |
| Pin D2 (มม.) | 5.94 |
| Pin L (มม.) | 14.27 |
| Link T (มม.) | 3.18 |
| Link F (มม.) | 18.09 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| Pitch (ระยะห่างระหว่างข้อ) | 1.000” – 2.500” (ใช้กับรุ่น C2040, C2050, C2060H, C2080H, C2100H, C2120H ฯลฯ) |
| ประเภทโซ่ | Double Pitch Roller Chain สำหรับงานลำเลียง |
| ชนิด Attachment | D-1 = พิน (Pin) ยาวพิเศษ ยื่นออกจากโซ่ด้านเดียว |
| ลักษณะพิเศษ | พินที่ยาวกว่าปกติ ใช้สำหรับติดตั้งอุปกรณ์เพิ่มเติม เช่น เฟรม, ชิ้นส่วนจับ, หัวจับ ฯลฯ |
| วัสดุโซ่ | เหล็กกล้าชุบแข็ง / เคลือบซิงค์ / สแตนเลส (ขึ้นกับรุ่น) |
| วัสดุ Pin | ชุบแข็งพิเศษ ทนแรงเสียดทานสูง |
| แรงดึงสูงสุด (Tensile Strength) | เทียบเท่ากับรุ่นโซ่มาตรฐานในแต่ละเบอร์ เช่น C2060H ≈ 4,500–5,500 kgf |
| ลูกกลิ้ง | รองรับทั้ง A-Type (ลูกกลิ้งเล็ก) และ C-Type (ลูกกลิ้งใหญ่) |
